Bauteile

Verstärkermodule von:

und

Bauteile für den Verstärkerbau

Im Hause Strassacker haben Verstärker eine große Tradition.
Bereits seit 1978 wurden von Dr. Peter Strassacker Verstärker für
- High-End-HiFi
- Piezoantriebe (hohe Ausgangsspannung)
- Hochleistungsverstärker für Bauteileanalyse (1000 V / 1000 A)
(MOS-Technologie für kurze Impulse, Netz: kondensatorgepuffert)
- mit extrem niederem Ausgangswidertsand: 0,001 Ohm,
was am 8 Ohm Lautsprecher einem Dämpfungsfaktor von 8000 entspricht.
- geführte Lautsprechersysteme, die die Schwingspule genau zur
gewünschten Auslenkung zwingen.
- und Class-D Verstärker entwickelt.

Transformatoren

Bei Transformatoren sind Ringkerntrafos heute für gute Geräte Standard. Diese kann man unvergossen oder gleich gegen Vibration zusätzlich geschützt: voll-vergossen einsetzen. Zum Anschluss an das Netz bitte immer eine passende Sicherung verwenden.

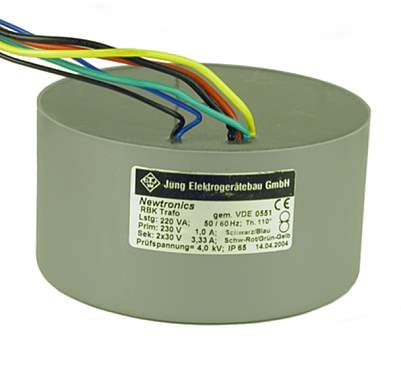

vergossener Ringkerntrafo

Von Newtronics bieten wir die im Verstärker AMP 7293 eingesetzten Trafos nach VDE 0551 an. Er ist zur Reduktion aller Geräusche voll vergossen, wie es für teuere Verstärker üblich ist. In der Mitte hat er eine Bohrung, so dass er durch diese festschraubbar ist.

technische Daten:
Primärspannung: 230 V
Leistung: 220 VA
Sekundärspannung: 2x 30 V / 3,3 A
(ergibt nach der Gleichrichtung
eine Leerlaufspannung von ca. 2x 45 V)
Abmessungen: 122 mm Durchmesser, 66 mm Höhe
Gewicht: 2,9 kg

Primäranschluss: schwarz-blau
Sekundäranschlüsse: schwarz-rot und grün-gelb

Preis: EUR 39,00

Gleichrichter und Siebung

Gleichrichter und Siebung für zwei Transformatoren für 2 Verstärker (2 Kanäle mit komplett sepatatem Trafo). Mit 8 Kondensatoren (je 4700 uF und 63 Volt) und zwei Brückengleichrichtern. Für Eingangs-Wechselspannungen bis ca. 2x 40 Volt (Ausgangsspannung: 2x 63 Volt) geeignet. EUR 133,00

Verstärkerbausteine

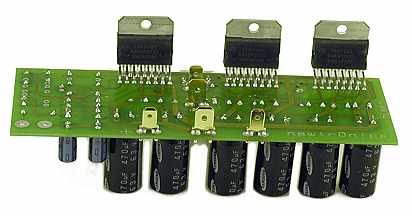

Endstufe mit 3 parallel geschalteten Endstufen, um auch niederohmige Lautsprecher ohne Klangeinbusen sehr gut anzusteuern. Dadurch sehr hohe Festigkeit für Impedanzunterschreitungen, falls der Lautsprecher 4 Ohm unterschreitet. Verstärker

Als Versorgungsspannung wird ein doppelte Versorgungsspannung benötigt, nämlich mit Nullanschluss und dazu eine positive und eine negativer Spannung. Die Spannungen sollten zwischen bei +/-20 bis +/-40 Volt liegen.

Je nach abzugebender Leitung wird ein Kühlkörper mit 2 Grad/Watt bis 0,4 Grad/Watt benötigt.

weitere Hinweise und Anschlussbelegung

Preis pro Modul: EUR 93,00

Gerätekondensatoren von Mundorf
