Cheap Trick CT 208 aus Klang+Ton 4/04

CT 208
Die Daten des Centers
- Maße (HxBxT): 22,8+8 x 40 x 23 x 31 cm
Die Daten des Rear
- Maße (HxBxT): 40 x 23 x 31 cm
- Impedanz: 8 Ohm
- Empfindlichkeit: 85 dB
- Frequenzbereich (-8dB): 58 - 20000 Hz
- Prinzip: geschl. Box

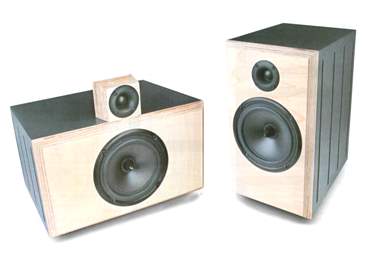

Die CT 208 besteht aus einem Center und einer Rear-Box, die geschlossen aufgebaut sind und zu CT 207 oder auch zu CT 206 als Ergänzung gedacht sind.

Der Center soll auch den seitlich sitzenden Zuhörern den vollen Frequenzgang zugänglich machen; daher wurde eine übereinander liegende Anordnung der Lautsprecher gewählt. Damit der Center aber räumlich gut passt, wurde als Lösung der aufgestzte Hochtöner gewählt.

Der Bausatz besteht aus:
- Hochtöner Mivoc HGH 258 FN
- Tieftöner Mivoc WPP 180
- 3 x Dämmwatte (je 2 Matten pro Paket)
- 1 Terminal mit vergoldeten Messingklemmen
- 2 Meter Kabel 2x1,5 mm2
- 12 Stück Schrauben Pan 3,5x17
- dem Bauplan

- Center-Frequenzweichenbauteile, auf Holz aufzubringen:
- 1x 1,5 mH Ferritkernspule
- 1x 0,47 mH Luftspule 0,7 mm
- 1x 10 μF Elko glatt
- 1x 2,7 μF MKP-Kondensator
- 1x MOX10-Widerstand 2,2 Ohm (rot-rot-gold)
- 1x MOX4-Widerstand 3,3 Ohm (orange-orange-gold)
- 1x MOX4-Widerstand 10 Ohm (braun-schwarz-schwarz)

- oder die Rear-Frequenzweichenbauteile, auf Holz aufzubringen:
- 1x 1,5 mH Ferritkernspule
- 1x 0,47 mH Luftspule 0,7 mm
- 1x 10 μF Elko glatt
- 1x 3,9 μF MKP-Kondensator
- 1x MOX10-Widerstand 3,9 Ohm (orange-weiß-gold)
- 1x MOX4-Widerstand 5,6 Ohm (grün-blau-gold)
- 1x MOX4-Widerstand 10 Ohm (braun-schwarz-schwarz)

Preis für einen Bausatz CT 208 Center ohne Gehäuse: - nicht lieferbar

Preis für einen Bausatz CT 208 Rear ohne Gehäuse: - nicht lieferbar
