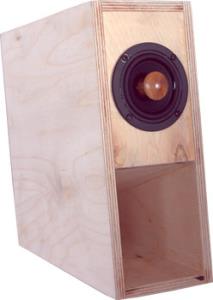

CT 265-517, Kompaktbox als Nachfolger von CT 265


technische Daten:
- Impedanz: 8 Ohm
- Kennschalldruck (2,83V/1m): 83 dB
- Maße (HxBxT): 307 x 124 x 241 mm
- Frequenzbereich (-8dB): 55 - 23000 Hz
- Prinzip: Hornreflexbox

Nachdem CT 265 sehr schnell vergiffen war, hat der deutsche Tang Band Vertrieb schnell reagiert und Zeitschrift Klang und Ton weitere Dreizöller geschickt. Einer davon wurde nachfolgend, die restlichen vier in CT266-Bausätzen eingebaut: Tang Band W4-1320 SIF, Tang Band W4-1337 SDF, Tang Band W4-655C und Tang Band W4-1052 SDF (nicht mehr lieferbar).

Der Cheap Trick CT 265-257 enthält einen Tang Band Breitbänder W3-517A.

Der Breitbänder, der wie ein Türknopf aussieht wurde als erster ausgewählt. Ein Sperrkreis in Reihe zum Breitbänder ebnet den oberen Mitteltonbereich. Er besteht aus folgenden Bauteilen, die parallel geschaltet werden: 0,39mH, 2,2µF und 6,8 Ohm.

Der Frequenzgang ist unter 15 Grad Winkel noch recht linear; er weist bei 500 Hz einen deutlichen Einbruch auf und ist wie für Breitbänder typisch etwas uneben. Die nichtlinearen Verzerrungen erreichen bei 85 dB 1,5%. Das Zerfallsspektrum weist unterhalb von 2000 Hz einige deutliche Resonanzen auf.


Unser Bausatz besteht aus

  • Tang Band W3-517A
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 0,5x Dämmmaterial Sonofil 100 x 35 cm f. 20 Liter
  • 0,25x Noppenschaumplatten N25 100x50x4cm anth/schwarz
  • Polklemmen PK31, Paar, vergoldet, rot+schwarz
  • Lautsprecherkabel 2x1,5 mm2, transparent
  • 0,5x Pan-Schrauben 3,5x17 schwarz, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 2,2 μF / 400 Vdc
  • 1,0 mm Luftspule, 0,39 mH/0,29 Ohm
  • Metalloxidwiderstand MOX10 6,8 Ohm (blau-grau-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 140 x 102 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA140, Best.-Nr. str-RA140, Preis pro Stück: EUR 4,20 ohne MwSt: € 3.53 / $ 3.81
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)

Bausatz mit High-End-Weiche

Unsere High-End-Version enthält eine Backlack-Luftspule und hochwertige ClarityCap SA-Kondensatoren:

  • ClarityCap SA Kondensator 2,2uF / 630 Vdc
  • Mundorf Backlack-Luftspule BL100, 0,39 mH/0,29 Ohm
  • Metalloxidwiderstand MOX10 6,8 Ohm (blau-grau-gold)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 140 x 102 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA140, Best.-Nr. str-RA140, Preis pro Stück: EUR 4,20 ohne MwSt: € 3.53 / $ 3.81
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
