Hochtöner   Tieftöner   Hörner   Auslauftypen

Dayton






Hochtöner

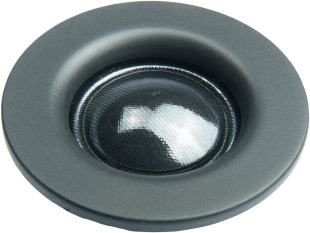

ND20FA-6       Best.-Nr.: day-nd20fa-6       EUR 29,90
19 mm Hochtöner mit Gewebe-Membran.
  • Belastbarkeit (Nenn/Musik) = 15 W
  • Frequenzbereich = 3500-25000 Hz
  • Resonanzfrequenz fs = 2005,0 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 90,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,2 Ohm
  • Schwingspuleninduktivität L = 0,22 mH
  • Effektive Membranfläche Sd = 2,8 cm2
  • Freiluftgesamtgüte Qts = 0,99 (Qms=1,50, Qes=2,88)
  • Durchmesser der Schwingspule = 19 mm
  • Einbaudurchmesser d = 33 mm
  • Aussendurchmesser d = 45 mm
  • Einbautiefe (nicht eingefräst) t = 15 mm

Bausätze einblenden wieder ausblenden

ND20FB-4       Best.-Nr.: day-nd20fb-4       EUR 18,90
19 mm Hochtöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 3500-25000 Hz
  • Resonanzfrequenz fs = 1700 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 93,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Schwingspuleninduktivität L = 0,22 mH
  • Durchmesser der Schwingspule = 19 mm

Bausätze einblenden wieder ausblenden

ND28F-6       Best.-Nr.: day-nd28f-6       EUR 20,35
25 mm Hochtöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 2200-20000 Hz
  • Resonanzfrequenz fs = 1097 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 91,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Schwingspuleninduktivität L = 0,3 mH
  • Effektive Membranfläche Sd = 4,9 cm2
  • Freiluftgesamtgüte Qts = 1,25 (Qms=2,16, Qes=2,94)
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 43,5 mm
  • Aussendurchmesser d = 65,0 mm
  • Einbautiefe (nicht eingefräst) t = 19,5 mm

Bausätze einblenden wieder ausblenden

DC25T-8       Best.-Nr.: day-dc25t-8       EUR 27,00
25 mm Kalottenhochtöner mit Titan-Membran.
  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 3000-20000 Hz
  • Resonanzfrequenz fs = 1659 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 7,2 Ohm
  • Schwingspuleninduktivität L = 0,08 mH
  • Effektive Membranfläche Sd = 4,9 cm2
  • Freiluftgesamtgüte Qts = 0,99 (Qms=1,55, Qes=2,74)
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 70 mm
  • Aussendurchmesser d = 99,5 mm
  • Einbautiefe (nicht eingefräst) t = 27,5 mm

Bausätze einblenden wieder ausblenden

RS28A-4       Best.-Nr.: day-rs28a-4       EUR 89,00
28 mm Hochtöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 1600-20000 Hz
  • Resonanzfrequenz fs = 600 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,0 Ohm
  • Durchmesser der Schwingspule = 28 mm
  • Einbaudurchmesser d = 81,3 mm
  • Aussendurchmesser d = 103,0 mm
  • Einbautiefe (nicht eingefräst) t = 4,4 mm

Bausätze einblenden wieder ausblenden

DC28F-8       Best.-Nr.: day-dc28-f8       EUR 28,00
29 mm Hochtöner mit Seiden-Membran.
  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 2200-20000 Hz
  • Resonanzfrequenz fs = 812,9 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Schwingspuleninduktivität L = 0,04 mH
  • Effektive Membranfläche Sd = 6,6 cm2
  • Freiluftgesamtgüte Qts = 0,88 (Qms=1,97, Qes=1,6)
  • Durchmesser der Schwingspule = 29 mm
  • Einbaudurchmesser d = 78,0 mm
  • Aussendurchmesser d = 110,0 mm
  • Einbautiefe (nicht eingefräst) t = 36,3 mm

Bausätze einblenden wieder ausblenden

DC28-FS-8       Best.-Nr.: day-dc28-fs8       EUR 29,00
29 mm Hochtöner mit Seiden-Membran.
  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 2000-20000 Hz
  • Resonanzfrequenz fs = 813 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Schwingspuleninduktivität L = 0,04 mH
  • Effektive Membranfläche Sd = 6,6 cm2
  • Freiluftgesamtgüte Qts = 0,88 (Qms=1,97, Qes=1,6)
  • Durchmesser der Schwingspule = 29 mm
  • Einbaudurchmesser d = 78,0 mm
  • Aussendurchmesser d = 110,0 mm
  • Einbautiefe (nicht eingefräst) t = 32,0 mm

Bausätze einblenden wieder ausblenden

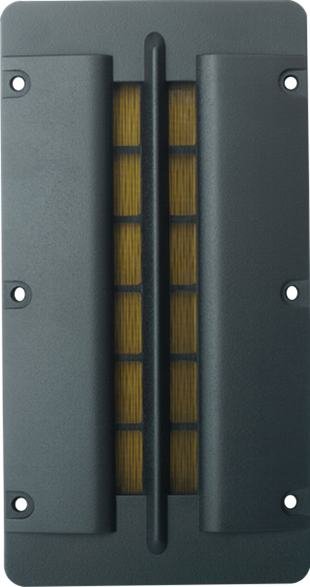

PT2C-8       Best.-Nr.: day-dapt2c-8       EUR 98,00
Bändchenhochtöner.
  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 2000-26000 Hz
  • Resonanzfrequenz fs = 1654 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 94,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,9 Ohm
  • Schwingspuleninduktivität L = 0,04 mH
  • Effektive Membranfläche Sd = 32,4 cm2
  • Freiluftgesamtgüte Qts = 2,34 (Qms=2,48, Qes=41,17)
  • Einbautiefe (nicht eingefräst) t = 9,5 mm

Bausätze einblenden wieder ausblenden




Tieftöner

RS52AN-8       Best.-Nr.: day-rs52an-8       EUR 75,00
51 mm Mitteltonkalotte mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 90 W
  • Resonanzfrequenz fs = 382,9 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Schwingspuleninduktivität L = 0,11 mH
  • Effektive Membranfläche Sd = 20,4 cm2
  • Freiluftgesamtgüte Qts = 0,77 (Qms=2,55, Qes=1,10)
  • Durchmesser der Schwingspule = 51 mm
  • Einbaudurchmesser d = 100 mm
  • Aussendurchmesser d = 130 mm
  • Einbautiefe (nicht eingefräst) t = 74 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1 Liter
ab 130/82 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,2 Liter BR-Box
mit HP35 der Länge 11 cm
ab 60/51 Hz (-3dB/-8dB).

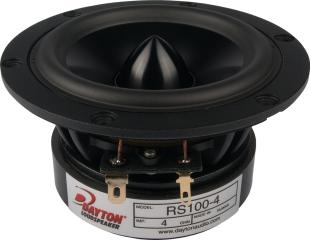

RS100-4       Best.-Nr.: day-rs100-4       EUR 44,80
9 cm Breitbandlautsprecher mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 80-20000 Hz
  • Resonanzfrequenz fs = 80,2 Hz
  • Impedanz R = 4 Ohm
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 3,22 N/A
  • Schwingspuleninduktivität L = 0,67 mH
  • Effektive Membranfläche Sd = 37,4 cm2
  • Bewegte Masse incl. Luftlast mms = 3,9 g
  • Äquivalentvolumen Vas = 2 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=3,1, Qes=0,57)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 77,2 mm
  • Aussendurchmesser d = 98 mm
  • Einbautiefe (nicht eingefräst) t = 51 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,9 Liter
ab 126/80 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,7 Liter BR-Box
mit HP35 der Länge 6 cm
ab 57/49 Hz (-3dB/-8dB).

RS100-8       Best.-Nr.: day-rs100-8       EUR 44,90
9 cm Breitbandlautsprecher mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 87-20000 Hz
  • Resonanzfrequenz fs = 87,5 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6,05 Ohm
  • Kraftfaktor BL = 3,5 N/A
  • Schwingspuleninduktivität L = 0,48 mH
  • Effektive Membranfläche Sd = 37,4 cm2
  • Bewegte Masse incl. Luftlast mms = 2,6 g
  • Äquivalentvolumen Vas = 2,5 l
  • Freiluftgesamtgüte Qts = 0,55 (Qms=2,52, Qes=0,71)
  • Durchmesser der Schwingspule = 25,9 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 77,2 mm
  • Aussendurchmesser d = 98 mm
  • Einbautiefe (nicht eingefräst) t = 51 mm

Bausätze einblenden wieder ausblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1 Liter
ab 130/82 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,2 Liter BR-Box
mit HP35 der Länge 11 cm
ab 60/51 Hz (-3dB/-8dB).

RS100-4       Best.-Nr.: day-rs100-4       EUR 44,80
9 cm Tiefmitteltöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 80-20000 Hz
  • Resonanzfrequenz fs = 80,2 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 84,2 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,0 Ohm
  • Kraftfaktor BL = 3,22 N/A
  • Schwingspuleninduktivität L = 0,67 mH
  • Effektive Membranfläche Sd = 37,4 cm2
  • Bewegte Masse incl. Luftlast mms = 3,9 g
  • Äquivalentvolumen Vas = 2,0 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=3,10, Qes=0,57)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 77,2 mm
  • Aussendurchmesser d = 98 mm
  • Einbautiefe (nicht eingefräst) t = 51 mm

Bausätze einblenden wieder ausblenden

ND105-8       Best.-Nr.: day-nd105-8       EUR 34,90
10 cm Breitbandlautsprecher mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 60-10000 Hz
  • Resonanzfrequenz fs = 65,3 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 83,2 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,7 Ohm
  • Kraftfaktor BL = 4,9 N/A
  • Schwingspuleninduktivität L = 1,37 mH
  • Effektive Membranfläche Sd = 51,5 cm2
  • Bewegte Masse incl. Luftlast mms = 6,3 g
  • Äquivalentvolumen Vas = 3,5 l
  • Freiluftgesamtgüte Qts = 0,67 (Qms=7,61, Qes=0,73)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 105 mm
  • Einbautiefe (nicht eingefräst) t = 67 mm

Bausätze einblenden wieder ausblenden

RS125-4       Best.-Nr.: day-rs125-4       EUR 45,80
11 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 65-4500 Hz
  • Resonanzfrequenz fs = 76 Hz
  • Impedanz R = 4 Ohm
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 3,35 N/A
  • Schwingspuleninduktivität L = 0,41 mH
  • Effektive Membranfläche Sd = 52,8 cm2
  • Bewegte Masse incl. Luftlast mms = 5,93 g
  • Äquivalentvolumen Vas = 2,9 l
  • Freiluftgesamtgüte Qts = 0,63 (Qms=3,97, Qes=0,75)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 94 mm
  • Aussendurchmesser d = 125,5 mm
  • Einbautiefe (nicht eingefräst) t = 54,2 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2 Liter
ab 115/73 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
8,4 Liter BR-Box
mit HP50 der Länge 15 cm
ab 54/45 Hz (-3dB/-8dB).

RS125-8       Best.-Nr.: day-rs125-8       EUR 46,70
11 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 35 W
  • Frequenzbereich = 65-4500 Hz
  • Resonanzfrequenz fs = 70 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 5,86 Ohm
  • Kraftfaktor BL = 4,8 N/A
  • Schwingspuleninduktivität L = 0,59 mH
  • Effektive Membranfläche Sd = 55,4 cm2
  • Bewegte Masse incl. Luftlast mms = 5,3 g
  • Äquivalentvolumen Vas = 4,2 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=2,7, Qes=0,59)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 94 mm
  • Aussendurchmesser d = 125,5 mm
  • Einbautiefe (nicht eingefräst) t = 54,2 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,3 Liter
ab 83/52 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
21 Liter BR-Box
mit HP50 der Länge 10 cm
ab 38/32 Hz (-3dB/-8dB).

DA135-8       Best.-Nr.: day-da135-8       EUR 32,00
12 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 50-15000 Hz
  • Resonanzfrequenz fs = 56,5 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 5,32 N/A
  • Schwingspuleninduktivität L = 0,97 mH
  • Effektive Membranfläche Sd = 75,4 cm2
  • Bewegte Masse incl. Luftlast mms = 8,54 g
  • Äquivalentvolumen Vas = 7,4 l
  • Freiluftgesamtgüte Qts = 0,54 (Qms=2,61, Qes=0,68)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 111,5 mm
  • Aussendurchmesser d = 135 mm
  • Einbautiefe (nicht eingefräst) t = 63,1 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,6 Liter
ab 102/64 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
13,6 Liter BR-Box
mit HP50 der Länge 11 cm
ab 50/40 Hz (-3dB/-8dB).

RS150-4       Best.-Nr.: day-rs150-4       EUR 42,00
14 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 40 W
  • Frequenzbereich = 50-3000 Hz
  • Resonanzfrequenz fs = 51,8 Hz
  • Impedanz R = 4 Ohm
  • Gleichstromwiderstand Re = 2,9 Ohm
  • Kraftfaktor BL = 4,05 N/A
  • Schwingspuleninduktivität L = 0,47 mH
  • Effektive Membranfläche Sd = 84,9 cm2
  • Bewegte Masse incl. Luftlast mms = 7,82 g
  • Äquivalentvolumen Vas = 12,2 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=2,67, Qes=0,47)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 4,4 mm
  • Einbaudurchmesser d = 121,5 mm
  • Aussendurchmesser d = 150 mm
  • Einbautiefe (nicht eingefräst) t = 70 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,1 Liter
ab 96/61 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
15 Liter BR-Box
mit HP70 der Länge 23 cm
ab 48/38 Hz (-3dB/-8dB).

RS150-8       Best.-Nr.: day-rs150-8       EUR 65,00
14 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 40 W
  • Frequenzbereich = 48-4200 Hz
  • Resonanzfrequenz fs = 47,8 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6,13 Ohm
  • Kraftfaktor BL = 5,3 N/A
  • Schwingspuleninduktivität L = 0,59 mH
  • Effektive Membranfläche Sd = 84,9 cm2
  • Bewegte Masse incl. Luftlast mms = 7,5 g
  • Äquivalentvolumen Vas = 15 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=2,15, Qes=0,49)
  • Durchmesser der Schwingspule = 25,9 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 121,5 mm
  • Aussendurchmesser d = 150 mm
  • Einbautiefe (nicht eingefräst) t = 73,5 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,2 Liter
ab 83/52 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
13,5 Liter BR-Box
mit HP50 der Länge 19 cm
ab 44/34 Hz (-3dB/-8dB).

DC160-8       Best.-Nr.: day-dc160-8       EUR 37,00
15 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 30-4000 Hz
  • Resonanzfrequenz fs = 34,3 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6,7 Ohm
  • Kraftfaktor BL = 9,47 N/A
  • Schwingspuleninduktivität L = 2,34 mH
  • Effektive Membranfläche Sd = 134,8 cm2
  • Bewegte Masse incl. Luftlast mms = 22,42 g
  • Äquivalentvolumen Vas = 24,5 l
  • Freiluftgesamtgüte Qts = 0,33 (Qms=3,47, Qes=0,36)
  • Durchmesser der Schwingspule = 35,5 mm
  • Lineare Auslenkung xlin = +/- 3,4 mm
  • Einbaudurchmesser d = 144,6 mm
  • Aussendurchmesser d = 165 mm
  • Einbautiefe (nicht eingefräst) t = 77,2 mm

Bausätze einblenden wieder ausblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 15 Liter
ab 54/34 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
60 Liter BR-Box
mit HP70 der Länge 18 cm
ab 24/21 Hz (-3dB/-8dB).

DA175_8       Best.-Nr.: day-da175-8       EUR 39,80
16 cm Tiefmitteltöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 35-10000 Hz
  • Resonanzfrequenz fs = 39,0 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,9 Ohm
  • Kraftfaktor BL = 7,17 N/A
  • Schwingspuleninduktivität L = 0,72 mH
  • Effektive Membranfläche Sd = 132,7 cm2
  • Bewegte Masse incl. Luftlast mms = 25,17 g
  • Äquivalentvolumen Vas = 16,34 l
  • Freiluftgesamtgüte Qts = 0,58 (Qms=3,31, Qes=0,70)
  • Einbaudurchmesser d = 144 mm
  • Aussendurchmesser d = 175,6 mm
  • Einbautiefe (nicht eingefräst) t = 81,1 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 14,4 Liter
ab 63/40 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
59 Liter BR-Box
mit HP70 der Länge 12 cm
ab 29/24 Hz (-3dB/-8dB).

RS180-4       Best.-Nr.: day-rs180-4       EUR 78,00
16 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 40-2200 Hz
  • Resonanzfrequenz fs = 40,4 Hz
  • Impedanz R = 4 Ohm
  • Gleichstromwiderstand Re = 2,9 Ohm
  • Kraftfaktor BL = 4,26 N/A
  • Schwingspuleninduktivität L = 0,51 mH
  • Effektive Membranfläche Sd = 126,7 cm2
  • Bewegte Masse incl. Luftlast mms = 14,32 g
  • Äquivalentvolumen Vas = 24,5 l
  • Freiluftgesamtgüte Qts = 0,5 (Qms=2,66, Qes=0,62)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 146 mm
  • Aussendurchmesser d = 180,5 mm
  • Einbautiefe (nicht eingefräst) t = 82 mm

Bausätze einblenden wieder ausblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 8,1 Liter
ab 78/49 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
32 Liter BR-Box
mit HP70 der Länge 15 cm
ab 37/31 Hz (-3dB/-8dB).

RS180S-8       Best.-Nr.: day-rs180s-8       EUR 65,00
16 cm Tiefmitteltöner mit Aluminium-Membran. Der Lautsprecher ist geschirmt.
  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 40-2200 Hz
  • Resonanzfrequenz fs = 43,7 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87,6 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 6,42 N/A
  • Schwingspuleninduktivität L = 0,40 mH
  • Effektive Membranfläche Sd = 124,7 cm2
  • Bewegte Masse incl. Luftlast mms = 13,48 g
  • Äquivalentvolumen Vas = 21,45 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=1,91, Qes=0,58)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 146 mm
  • Aussendurchmesser d = 180,5 mm
  • Einbautiefe (nicht eingefräst) t = 98 mm

Bausätze einblenden wieder ausblenden

RS180-8       Best.-Nr.: day-rs180-8       - nicht lieferbar
.

Bausätze einblenden wieder ausblenden

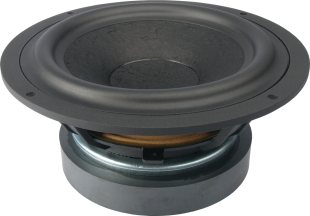

ES180-8       Best.-Nr.: day-da295-350       EUR 66,00
.

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,9 Liter
ab 173/109 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,1 Liter BR-Box
mit HP70 der Länge 18 cm
ab 109/81 Hz (-3dB/-8dB).

PS180-8       Best.-Nr.: day-ps180-8       EUR 167,00
16 cm Breitbandlautsprecher mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 48-25000 Hz
  • Resonanzfrequenz fs = 48,2 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6,32 Ohm
  • Kraftfaktor BL = 7,6 N/A
  • Schwingspuleninduktivität L = 0,69 mH
  • Effektive Membranfläche Sd = 132,7 cm2
  • Bewegte Masse incl. Luftlast mms = 7,2 g
  • Äquivalentvolumen Vas = 40,4 l
  • Freiluftgesamtgüte Qts = 0,23 (Qms=3,86, Qes=0,24)
  • Durchmesser der Schwingspule = 25,4 mm
  • Lineare Auslenkung xlin = +/- 4,6 mm
  • Einbaudurchmesser d = 145 mm
  • Aussendurchmesser d = 180 mm
  • Einbautiefe (nicht eingefräst) t = 77,7 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 14,8 Liter
ab 61/38 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
56 Liter BR-Box
mit HP70 der Länge 14 cm
ab 30/24 Hz (-3dB/-8dB).

DC200-8       Best.-Nr.: day-dc200-8       EUR 42,90
19 cm Tiefmitteltöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 29-3000 Hz
  • Resonanzfrequenz fs = 31,0 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 9,35 N/A
  • Schwingspuleninduktivität L = 1,79 mH
  • Effektive Membranfläche Sd = 211,2 cm2
  • Bewegte Masse incl. Luftlast mms = 32,82 g
  • Äquivalentvolumen Vas = 50,48 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=2,96, Qes=0,47)
  • Durchmesser der Schwingspule = 35 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 183 mm
  • Aussendurchmesser d = 205 mm
  • Einbautiefe (nicht eingefräst) t = 93,5 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 10,1 Liter
ab 125/79 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
29 Liter BR-Box
mit HP100 der Länge 13 cm
ab 70/54 Hz (-3dB/-8dB).

PS220-8       Best.-Nr.: day-ps220-8       EUR 219,00
20 cm Breitbandlautsprecher mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 40 W
  • Frequenzbereich = 40-25000 Hz
  • Resonanzfrequenz fs = 45,5 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 5,97 Ohm
  • Kraftfaktor BL = 7,5 N/A
  • Schwingspuleninduktivität L = 0,75 mH
  • Effektive Membranfläche Sd = 216,4 cm2
  • Bewegte Masse incl. Luftlast mms = 10,6 g
  • Äquivalentvolumen Vas = 79 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=3,61, Qes=0,32)
  • Durchmesser der Schwingspule = 25,4 mm
  • Lineare Auslenkung xlin = +/- 4,8 mm
  • Einbaudurchmesser d = 181 mm
  • Aussendurchmesser d = 221,5 mm
  • Einbautiefe (nicht eingefräst) t = 94 mm

Bausätze einblenden wieder ausblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 27 Liter
ab 49/31 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
105 Liter BR-Box
mit HP100 der Länge 27 cm
ab 24/19 Hz (-3dB/-8dB).

RS225-8       Best.-Nr.: day-rs225-8       EUR 89,00
21 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 27-2000 Hz
  • Resonanzfrequenz fs = 26,9 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88,1 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 8,03 N/A
  • Schwingspuleninduktivität L = 0,44 mH
  • Effektive Membranfläche Sd = 216,4 cm2
  • Bewegte Masse incl. Luftlast mms = 30,52 g
  • Äquivalentvolumen Vas = 75,33 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=1,42, Qes=0,63)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 184 mm
  • Aussendurchmesser d = 223 mm
  • Einbautiefe (nicht eingefräst) t = 106 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 7,2 Liter
ab 106/67 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
22 Liter BR-Box
mit HP70 der Länge 12 cm
ab 58/45 Hz (-3dB/-8dB).

ST255-8       Best.-Nr.: day-st255-8       EUR 159,00
24 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 250 W
  • Frequenzbereich = 35-3000 Hz
  • Resonanzfrequenz fs = 41,1 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 16,03 N/A
  • Schwingspuleninduktivität L = 1,23 mH
  • Effektive Membranfläche Sd = 339,8 cm2
  • Bewegte Masse incl. Luftlast mms = 50,09 g
  • Äquivalentvolumen Vas = 48,7 l
  • Freiluftgesamtgüte Qts = 0,31 (Qms=9,94, Qes=0,32)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 229,74 mm
  • Aussendurchmesser d = 256,11 mm
  • Einbautiefe (nicht eingefräst) t = 111,22 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 25 Liter
ab 68/43 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
85 Liter BR-Box
mit 2x HP100 der Länge 33 cm
ab 35/28 Hz (-3dB/-8dB).

ST305-8       Best.-Nr.: day-st305-8       EUR 209,00
29 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 275 W
  • Frequenzbereich = 25-2000 Hz
  • Resonanzfrequenz fs = 29,6 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 15,92 N/A
  • Schwingspuleninduktivität L = 3,07 mH
  • Effektive Membranfläche Sd = 506,7 cm2
  • Bewegte Masse incl. Luftlast mms = 81,33 g
  • Äquivalentvolumen Vas = 128,1 l
  • Freiluftgesamtgüte Qts = 0,35 (Qms=10,55, Qes=0,36)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 8 mm
  • Einbaudurchmesser d = 278,13 mm
  • Aussendurchmesser d = 305,46 mm
  • Einbautiefe (nicht eingefräst) t = 144,12 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 48 Liter
ab 47/30 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
150 Liter BR-Box
mit 2x HP100 der Länge 41 cm
ab 25/20 Hz (-3dB/-8dB).

ST385-8       Best.-Nr.: day-st385-8       EUR 219,00
37 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 300 W
  • Frequenzbereich = 20-1000 Hz
  • Resonanzfrequenz fs = 18,8 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 22,41 N/A
  • Schwingspuleninduktivität L = 4,09 mH
  • Effektive Membranfläche Sd = 850,1 cm2
  • Bewegte Masse incl. Luftlast mms = 240,6 g
  • Äquivalentvolumen Vas = 301 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=8,3, Qes=0,33)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 7,9 mm
  • Einbaudurchmesser d = 349,8 mm
  • Aussendurchmesser d = 384,8 mm
  • Einbautiefe (nicht eingefräst) t = 153,85 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 18 Liter
ab 46/29 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
73 Liter BR-Box
mit HP70 der Länge 21 cm
ab 22/18 Hz (-3dB/-8dB).

RSS265HF-4       Best.-Nr.: day-rss265hf4       EUR 235,00
25 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 350 W
  • Frequenzbereich = 22-1000 Hz
  • Resonanzfrequenz fs = 26,2 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 84,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 12,48 N/A
  • Schwingspuleninduktivität L = 0,48 mH
  • Effektive Membranfläche Sd = 356,3 cm2
  • Bewegte Masse incl. Luftlast mms = 145,9 g
  • Äquivalentvolumen Vas = 44,95 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=3,26, Qes=0,51)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 14 mm
  • Einbaudurchmesser d = 235 mm
  • Aussendurchmesser d = 266 mm
  • Einbautiefe (nicht eingefräst) t = 136,5 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 11,4 Liter
ab 52/33 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
46 Liter BR-Box
mit HP70 der Länge 27 cm
ab 25/20 Hz (-3dB/-8dB).

TIT280C-4       Best.-Nr.: day-tit280c-4       EUR 229,00
26 cm Tieftöner mit Glasfaser-Membran.
  • Belastbarkeit (Nenn/Musik) = 400 W
  • Frequenzbereich = 28-400 Hz
  • Resonanzfrequenz fs = 29,6 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 85,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 14,25 N/A
  • Schwingspuleninduktivität L = 2,67 mH
  • Effektive Membranfläche Sd = 330,1 cm2
  • Bewegte Masse incl. Luftlast mms = 156,1 g
  • Äquivalentvolumen Vas = 28,33 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=7,34, Qes=0,47)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 18,7 mm
  • Einbaudurchmesser d = 237,1 mm
  • Aussendurchmesser d = 279,4 mm
  • Einbautiefe (nicht eingefräst) t = 147,3 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 44 Liter
ab 49/31 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
173 Liter BR-Box
mit 2x HP100 der Länge 30 cm
ab 24/19 Hz (-3dB/-8dB).

DC300-8       Best.-Nr.: day-dc300-8       EUR 69,00
29 cm Tiefmitteltöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 28-2500 Hz
  • Resonanzfrequenz fs = 26,2 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 14,67 N/A
  • Schwingspuleninduktivität L = 2,06 mH
  • Effektive Membranfläche Sd = 498,8 cm2
  • Bewegte Masse incl. Luftlast mms = 96,59 g
  • Äquivalentvolumen Vas = 133,1 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=3,98, Qes=0,48)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 4,3 mm
  • Einbaudurchmesser d = 279,5 mm
  • Aussendurchmesser d = 306,5 mm
  • Einbautiefe (nicht eingefräst) t = 131,5 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 47 Liter
ab 40/25 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
193 Liter BR-Box
mit 2x HP100 der Länge 44 cm
ab 18/15 Hz (-3dB/-8dB).

RSS315HF-4       Best.-Nr.: day-rss315hf4       EUR 278,00
30 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 400 W
  • Frequenzbereich = 23-1000 Hz
  • Resonanzfrequenz fs = 25,0 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 13,95 N/A
  • Schwingspuleninduktivität L = 1,71 mH
  • Effektive Membranfläche Sd = 514,7 cm2
  • Bewegte Masse incl. Luftlast mms = 212,1 g
  • Äquivalentvolumen Vas = 85 l
  • Freiluftgesamtgüte Qts = 0,49 (Qms=3,12, Qes=0,58)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 14 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 314 mm
  • Einbautiefe (nicht eingefräst) t = 146 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 10,5 Liter
ab 61/38 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
40 Liter BR-Box
mit HP100 der Länge 52 cm
ab 30/24 Hz (-3dB/-8dB).

RSS315HO-4       Best.-Nr.: day-rss315ho-4       EUR 212,00
30 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 700 W
  • Frequenzbereich = 26-600 Hz
  • Resonanzfrequenz fs = 31,6 Hz
  • Impedanz R = 4 Ohm
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 20,7 N/A
  • Schwingspuleninduktivität L = 1,93 mH
  • Effektive Membranfläche Sd = 514,7 cm2
  • Bewegte Masse incl. Luftlast mms = 280,9 g
  • Äquivalentvolumen Vas = 33,5 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=4,27, Qes=0,45)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 12,3 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 314 mm
  • Einbautiefe (nicht eingefräst) t = 146 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 29 Liter
ab 42/26 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
120 Liter BR-Box
mit HP100 der Länge 34 cm
ab 20/16 Hz (-3dB/-8dB).

TIT320C-4       Best.-Nr.: day-tit320c-4       EUR 169,00
30 cm Tieftöner mit Glasfaser-Membran.
  • Belastbarkeit (Nenn/Musik) = 500 W
  • Frequenzbereich = 22-500 Hz
  • Resonanzfrequenz fs = 24,9 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,1 Ohm
  • Kraftfaktor BL = 15,45 N/A
  • Schwingspuleninduktivität L = 2,5 mH
  • Effektive Membranfläche Sd = 502,7 cm2
  • Bewegte Masse incl. Luftlast mms = 225,6 g
  • Äquivalentvolumen Vas = 64,28 l
  • Freiluftgesamtgüte Qts = 0,46 (Qms=7,03, Qes=0,49)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 18,7 mm
  • Einbaudurchmesser d = 279,4 mm
  • Aussendurchmesser d = 317,5 mm
  • Einbautiefe (nicht eingefräst) t = 160,9 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 100 Liter
ab 33/21 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
395 Liter BR-Box
mit 2x HP100 der Länge 29 cm
ab 16/13 Hz (-3dB/-8dB).

RSS390HF-4       Best.-Nr.: day-rss390hf-4       EUR 319,00
37 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 500 W
  • Frequenzbereich = 18-800 Hz
  • Resonanzfrequenz fs = 18,0 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 14,67 N/A
  • Effektive Membranfläche Sd = 829,6 cm2
  • Bewegte Masse incl. Luftlast mms = 282,6 g
  • Äquivalentvolumen Vas = 281,8 l
  • Freiluftgesamtgüte Qts = 0,42 (Qms=3,10, Qes=0,49)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 14 mm
  • Einbaudurchmesser d = 355,8 mm
  • Aussendurchmesser d = 388,4 mm
  • Einbautiefe (nicht eingefräst) t = 178 mm

Bausätze einblenden wieder ausblenden

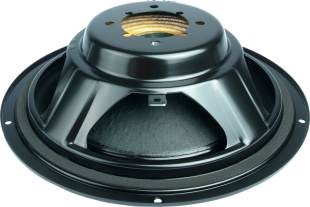

SD215-PR       Best.-Nr.: day-sd215-pr       EUR 26,80
20 cm Passivradiator (Passivmembran).
  • Resonanzfrequenz fs = 21,0 Hz
  • Effektive Membranfläche Sd = 194,0 cm2
  • Bewegte Masse incl. Luftlast mms = 75 g
  • Äquivalentvolumen Vas = 39,9 l
  • Freiluftgesamtgüte Qts = $qts (Qms=2, Qes=$qes)
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 180 mm
  • Aussendurchmesser d = 216 mm
  • Einbautiefe (nicht eingefräst) t = 58 mm

Bausätze einblenden wieder ausblenden

SD270-PR       Best.-Nr.: day-sd270-pr       EUR 38,90
25 cm Passivradiator (Passivmembran).
  • Resonanzfrequenz fs = 19,5 Hz
  • Effektive Membranfläche Sd = 340,0 cm2
  • Bewegte Masse incl. Luftlast mms = 100 g
  • Äquivalentvolumen Vas = 110 l
  • Freiluftgesamtgüte Qts = $qts (Qms=2,50, Qes=$qes)
  • Lineare Auslenkung xlin = +/- 10 mm
  • Einbaudurchmesser d = 227 mm
  • Aussendurchmesser d = 270 mm

Bausätze einblenden wieder ausblenden

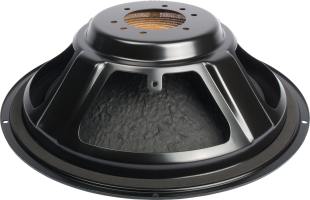

SD315-PR       Best.-Nr.: day-sd315-pr       EUR 54,00
.
  • Resonanzfrequenz fs = 16,8 Hz
  • Effektive Membranfläche Sd = 480,0 cm2
  • Bewegte Masse incl. Luftlast mms = 200 g
  • Äquivalentvolumen Vas = 147 l
  • Freiluftgesamtgüte Qts = $qts (Qms=3,0, Qes=$qes)
  • Lineare Auslenkung xlin = +/- 10 mm
  • Einbaudurchmesser d = 272 mm
  • Aussendurchmesser d = 314 mm

Bausätze einblenden wieder ausblenden




Hörner

H08RW       Best.-Nr.: day-h08rw       EUR 8,40
.

Bausätze einblenden wieder ausblenden

H10RW       Best.-Nr.: day-h10rw       EUR 18,40
.

Bausätze einblenden wieder ausblenden




Auslauftypen

Gehäuse-Empfehlung 1:
geschlossene Box mit 33 Liter
ab 50/32 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
124 Liter BR-Box
mit HP100 der Länge 21 cm
ab 25/20 Hz (-3dB/-8dB).

RS270-8       Best.-Nr.: not-available       - nicht lieferbar
26 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 25-1800 Hz
  • Resonanzfrequenz fs = 24,9 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6,78 Ohm
  • Kraftfaktor BL = 10,8 N/A
  • Schwingspuleninduktivität L = 0,9 mH
  • Effektive Membranfläche Sd = 346,4 cm2
  • Bewegte Masse incl. Luftlast mms = 57,1 g
  • Äquivalentvolumen Vas = 120,5 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=1,75, Qes=0,52)
  • Durchmesser der Schwingspule = 49,5 mm
  • Lineare Auslenkung xlin = +/- 6,6 mm
  • Einbaudurchmesser d = 236 mm
  • Aussendurchmesser d = 272 mm
  • Einbautiefe (nicht eingefräst) t = 113 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 12 Liter
ab 85/54 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
49 Liter BR-Box
mit HP70 der Länge 6 cm
ab 40/33 Hz (-3dB/-8dB).

ST210-8       Best.-Nr.: not-available       - nicht lieferbar
19 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 180 W
  • Frequenzbereich = 45-3000 Hz
  • Resonanzfrequenz fs = 51,7 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6,9 Ohm
  • Kraftfaktor BL = 10,46 N/A
  • Schwingspuleninduktivität L = 1,3 mH
  • Effektive Membranfläche Sd = 221,7 cm2
  • Bewegte Masse incl. Luftlast mms = 26,38 g
  • Äquivalentvolumen Vas = 24,7 l
  • Freiluftgesamtgüte Qts = 0,49 (Qms=4,99, Qes=0,54)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 5,55 mm
  • Einbaudurchmesser d = 176,53 mm
  • Aussendurchmesser d = 208,9 mm
  • Einbautiefe (nicht eingefräst) t = 96,64 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 16 Liter
ab 65/41 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
65 Liter BR-Box
mit HP100 der Länge 25 cm
ab 31/25 Hz (-3dB/-8dB).

RS225-4       Best.-Nr.: not-available       - nicht lieferbar
21 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 35-2000 Hz
  • Resonanzfrequenz fs = 37,7 Hz
  • Impedanz R = 4 Ohm
  • Gleichstromwiderstand Re = 2,9 Ohm
  • Kraftfaktor BL = 6,47 N/A
  • Schwingspuleninduktivität L = 0,56 mH
  • Effektive Membranfläche Sd = 219 cm2
  • Bewegte Masse incl. Luftlast mms = 32,02 g
  • Äquivalentvolumen Vas = 37,5 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=2,39, Qes=0,56)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 184 mm
  • Aussendurchmesser d = 223 mm
  • Einbautiefe (nicht eingefräst) t = 92 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,7 Liter
ab 95/60 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
23 Liter BR-Box
mit HP70 der Länge 14 cm
ab 44/37 Hz (-3dB/-8dB).

RS150T-8       Best.-Nr.: not-available       - nicht lieferbar
14 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 40 W
  • Frequenzbereich = 55-3500 Hz
  • Resonanzfrequenz fs = 61,2 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 4,87 N/A
  • Schwingspuleninduktivität L = 0,74 mH
  • Effektive Membranfläche Sd = 84,9 cm2
  • Bewegte Masse incl. Luftlast mms = 6,77 g
  • Äquivalentvolumen Vas = 9,7 l
  • Freiluftgesamtgüte Qts = 0,51 (Qms=2,87, Qes=0,62)
  • Durchmesser der Schwingspule = 25,9 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 121,5 mm
  • Aussendurchmesser d = 150 mm
  • Einbautiefe (nicht eingefräst) t = 70,5 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,8 Liter
ab 126/79 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,3 Liter BR-Box
mit HP50 der Länge 14 cm
ab 59/49 Hz (-3dB/-8dB).

RS125T-8       Best.-Nr.: not-available       - nicht lieferbar
11 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 70-15000 Hz
  • Resonanzfrequenz fs = 74,9 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 5,04 N/A
  • Schwingspuleninduktivität L = 0,73 mH
  • Effektive Membranfläche Sd = 54,1 cm2
  • Bewegte Masse incl. Luftlast mms = 4,76 g
  • Äquivalentvolumen Vas = 3,9 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=2,98, Qes=0,56)
  • Durchmesser der Schwingspule = 25,9 mm
  • Lineare Auslenkung xlin = +/- 2,8 mm
  • Einbaudurchmesser d = 94 mm
  • Aussendurchmesser d = 125,5 mm
  • Einbautiefe (nicht eingefräst) t = 55 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,9 Liter
ab 82/52 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
17 Liter BR-Box
mit HP50 der Länge 14 cm
ab 42/33 Hz (-3dB/-8dB).

DC160S-4       Best.-Nr.: not-available       - nicht lieferbar
15 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 33-4000 Hz
  • Resonanzfrequenz fs = 37,7 Hz
  • Impedanz R = 4 Ohm
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 6,55 N/A
  • Schwingspuleninduktivität L = 0,93 mH
  • Effektive Membranfläche Sd = 136,8 cm2
  • Bewegte Masse incl. Luftlast mms = 21,51 g
  • Äquivalentvolumen Vas = 21,8 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=3,45, Qes=0,4)
  • Durchmesser der Schwingspule = 35 mm
  • Lineare Auslenkung xlin = +/- 3,4 mm
  • Einbaudurchmesser d = 144,6 mm
  • Aussendurchmesser d = 165 mm
  • Einbautiefe (nicht eingefräst) t = 86,6 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,92 Liter
ab 124/79 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3,3 Liter BR-Box
mit HP35 der Länge 17 cm
ab 63/50 Hz (-3dB/-8dB).

DS115-8       Best.-Nr.: not-available       - nicht lieferbar
10 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 25,4 W
  • Frequenzbereich = 60-8000 Hz
  • Resonanzfrequenz fs = 58,9 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 5,9 Ohm
  • Kraftfaktor BL = 6,1 N/A
  • Schwingspuleninduktivität L = 0,86 mH
  • Effektive Membranfläche Sd = 54,1 cm2
  • Bewegte Masse incl. Luftlast mms = 7,9 g
  • Äquivalentvolumen Vas = 3,83 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=2,12, Qes=0,46)
  • Durchmesser der Schwingspule = 25,4 mm
  • Lineare Auslenkung xlin = +/- 4,1 mm
  • Einbaudurchmesser d = 93,6 mm
  • Aussendurchmesser d = 115,6 mm
  • Einbautiefe (nicht eingefräst) t = 54,7 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,6 Liter
ab 105/66 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,8 Liter BR-Box
mit HP50 der Länge 21 cm
ab 58/44 Hz (-3dB/-8dB).

DS 175-8       Best.-Nr.: not-available       - nicht lieferbar
16 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 35,5 W
  • Frequenzbereich = 40-4500 Hz
  • Resonanzfrequenz fs = 40,9 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 9 N/A
  • Schwingspuleninduktivität L = 1,12 mH
  • Effektive Membranfläche Sd = 128,7 cm2
  • Bewegte Masse incl. Luftlast mms = 20,5 g
  • Äquivalentvolumen Vas = 17,4 l
  • Freiluftgesamtgüte Qts = 0,31 (Qms=1,82, Qes=0,37)
  • Durchmesser der Schwingspule = 35,5 mm
  • Lineare Auslenkung xlin = +/- 5,25 mm
  • Einbaudurchmesser d = 144 mm
  • Aussendurchmesser d = 175,6 mm
  • Einbautiefe (nicht eingefräst) t = 80,6 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 7,2 Liter
ab 86/55 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
24 Liter BR-Box
mit HP70 der Länge 18 cm
ab 46/36 Hz (-3dB/-8dB).

DS215-8       Best.-Nr.: not-available       - nicht lieferbar
20 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 35-4000 Hz
  • Resonanzfrequenz fs = 36,7 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 10 N/A
  • Schwingspuleninduktivität L = 1,26 mH
  • Effektive Membranfläche Sd = 211,2 cm2
  • Bewegte Masse incl. Luftlast mms = 30,4 g
  • Äquivalentvolumen Vas = 39,2 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=1,84, Qes=0,41)
  • Durchmesser der Schwingspule = 38,5 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 180 mm
  • Aussendurchmesser d = 216 mm
  • Einbautiefe (nicht eingefräst) t = 95,5 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 32 Liter
ab 55/35 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
127 Liter BR-Box
mit HP100 der Länge 16 cm
ab 26/22 Hz (-3dB/-8dB).

DS270-8       Best.-Nr.: not-available       - nicht lieferbar
25 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 30,7 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 10,4 N/A
  • Schwingspuleninduktivität L = 1,15 mH
  • Effektive Membranfläche Sd = 353 cm2
  • Bewegte Masse incl. Luftlast mms = 56,4 g
  • Äquivalentvolumen Vas = 84,6 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=2,31, Qes=0,55)
  • Durchmesser der Schwingspule = 38,5 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 227 mm
  • Aussendurchmesser d = 270 mm
  • Einbautiefe (nicht eingefräst) t = 112 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 23 Liter
ab 61/38 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
71 Liter BR-Box
mit HP100 der Länge 27 cm
ab 33/25 Hz (-3dB/-8dB).

DS315-8       Best.-Nr.: not-available       - nicht lieferbar
30 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 25-2500 Hz
  • Resonanzfrequenz fs = 24,3 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 16,2 N/A
  • Schwingspuleninduktivität L = 1,4 mH
  • Effektive Membranfläche Sd = 506,7 cm2
  • Bewegte Masse incl. Luftlast mms = 110,5 g
  • Äquivalentvolumen Vas = 141,9 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=1,83, Qes=0,39)
  • Durchmesser der Schwingspule = 49,5 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 272 mm
  • Aussendurchmesser d = 314 mm
  • Einbautiefe (nicht eingefräst) t = 130 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,3 Liter
ab 126/79 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
5,4 Liter BR-Box
mit HP35 der Länge 9 cm
ab 57/49 Hz (-3dB/-8dB).

RS100T-8       Best.-Nr.: not-available       - nicht lieferbar
9 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 25 W
  • Frequenzbereich = 80-20000 Hz
  • Resonanzfrequenz fs = 82,5 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 4,22 N/A
  • Schwingspuleninduktivität L = 0,73 mH
  • Effektive Membranfläche Sd = 37,4 cm2
  • Bewegte Masse incl. Luftlast mms = 3,47 g
  • Äquivalentvolumen Vas = 2,1 l
  • Freiluftgesamtgüte Qts = 0,53 (Qms=2,75, Qes=0,65)
  • Durchmesser der Schwingspule = 25,9 mm
  • Lineare Auslenkung xlin = +/- 3,7 mm
  • Einbaudurchmesser d = 77 mm
  • Aussendurchmesser d = 98 mm
  • Einbautiefe (nicht eingefräst) t = 51 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 25 Liter
ab 76/48 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
89 Liter BR-Box
mit HP100 der Länge 10 cm
ab 39/31 Hz (-3dB/-8dB).

DA215-8       Best.-Nr.: not-available       - nicht lieferbar
20 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 35-8000 Hz
  • Resonanzfrequenz fs = 34,9 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 10 N/A
  • Schwingspuleninduktivität L = 1,44 mH
  • Effektive Membranfläche Sd = 211,2 cm2
  • Bewegte Masse incl. Luftlast mms = 30,3 g
  • Äquivalentvolumen Vas = 112 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=1,95, Qes=0,45)
  • Durchmesser der Schwingspule = 36 mm
  • Lineare Auslenkung xlin = +/- 5,3 mm
  • Einbaudurchmesser d = 180 mm
  • Aussendurchmesser d = 216 mm
  • Einbautiefe (nicht eingefräst) t = 94,5 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 36 Liter
ab 52/33 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
141 Liter BR-Box
mit HP100 der Länge 16 cm
ab 25/21 Hz (-3dB/-8dB).

DA270-8       Best.-Nr.: not-available       - nicht lieferbar
25 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 25-6000 Hz
  • Resonanzfrequenz fs = 27,8 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 10,1 N/A
  • Schwingspuleninduktivität L = 1,2 mH
  • Effektive Membranfläche Sd = 346,4 cm2
  • Bewegte Masse incl. Luftlast mms = 51,3 g
  • Äquivalentvolumen Vas = 108,5 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=1,95, Qes=0,55)
  • Durchmesser der Schwingspule = 36 mm
  • Lineare Auslenkung xlin = +/- 6,1 mm
  • Einbaudurchmesser d = 227 mm
  • Aussendurchmesser d = 270 mm
  • Einbautiefe (nicht eingefräst) t = 115 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,6 Liter
ab 103/65 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
13,2 Liter BR-Box
mit HP50 der Länge 11 cm
ab 51/41 Hz (-3dB/-8dB).

DC130A-8       Best.-Nr.: not-available       - nicht lieferbar
12 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 40 W
  • Frequenzbereich = 50-5000 Hz
  • Resonanzfrequenz fs = 49,8 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 5,73 N/A
  • Schwingspuleninduktivität L = 0,8 mH
  • Effektive Membranfläche Sd = 91,6 cm2
  • Bewegte Masse incl. Luftlast mms = 9,2 g
  • Äquivalentvolumen Vas = 14 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=1,79, Qes=0,5)
  • Durchmesser der Schwingspule = 25,4 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 120 mm
  • Aussendurchmesser d = 134 mm
  • Einbautiefe (nicht eingefräst) t = 69,5 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 6,2 Liter
ab 88/55 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
25 Liter BR-Box
mit HP50 der Länge 7 cm
ab 40/34 Hz (-3dB/-8dB).

DC130AS-8       Best.-Nr.: not-available       - nicht lieferbar
12 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 55-4000 Hz
  • Resonanzfrequenz fs = 56,5 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 5,27 N/A
  • Schwingspuleninduktivität L = 0,88 mH
  • Effektive Membranfläche Sd = 91,6 cm2
  • Bewegte Masse incl. Luftlast mms = 8,93 g
  • Äquivalentvolumen Vas = 10,5 l
  • Freiluftgesamtgüte Qts = 0,51 (Qms=2,28, Qes=0,66)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 120 mm
  • Aussendurchmesser d = 134 mm
  • Einbautiefe (nicht eingefräst) t = 78,4 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,8 Liter
ab 116/73 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,5 Liter BR-Box
mit HP50 der Länge 13 cm
ab 60/47 Hz (-3dB/-8dB).

DC130B-4       Best.-Nr.: not-available       - nicht lieferbar
13 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 40 W
  • Frequenzbereich = 50-5000 Hz
  • Resonanzfrequenz fs = 50,5 Hz
  • Impedanz R = 4 Ohm
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 4,77 N/A
  • Schwingspuleninduktivität L = 0,55 mH
  • Effektive Membranfläche Sd = 91,6 cm2
  • Bewegte Masse incl. Luftlast mms = 8,8 g
  • Äquivalentvolumen Vas = 14,3 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=2,4, Qes=0,39)
  • Durchmesser der Schwingspule = 25,4 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 120 mm
  • Aussendurchmesser d = 145 mm
  • Einbautiefe (nicht eingefräst) t = 67,8 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,4 Liter
ab 107/67 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
12,4 Liter BR-Box
mit HP50 der Länge 11 cm
ab 54/43 Hz (-3dB/-8dB).

DC130B-8       Best.-Nr.: not-available       - nicht lieferbar
13 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 40 W
  • Frequenzbereich = 50-5000 Hz
  • Resonanzfrequenz fs = 50,5 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 5,79 N/A
  • Schwingspuleninduktivität L = 0,81 mH
  • Effektive Membranfläche Sd = 91,6 cm2
  • Bewegte Masse incl. Luftlast mms = 8,8 g
  • Äquivalentvolumen Vas = 14,3 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=1,75, Qes=0,48)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 120 mm
  • Aussendurchmesser d = 145 mm
  • Einbautiefe (nicht eingefräst) t = 67,8 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,8 Liter
ab 110/69 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
14,8 Liter BR-Box
mit HP50 der Länge 8 cm
ab 53/43 Hz (-3dB/-8dB).

DC130BS-4       Best.-Nr.: not-available       - nicht lieferbar
13 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 55-4000 Hz
  • Resonanzfrequenz fs = 58,5 Hz
  • Impedanz R = 4 Ohm
  • Gleichstromwiderstand Re = 3,5 Ohm
  • Kraftfaktor BL = 4,47 N/A
  • Schwingspuleninduktivität L = 0,61 mH
  • Effektive Membranfläche Sd = 93,3 cm2
  • Bewegte Masse incl. Luftlast mms = 7,92 g
  • Äquivalentvolumen Vas = 11,4 l
  • Freiluftgesamtgüte Qts = 0,42 (Qms=2,18, Qes=0,52)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 120 mm
  • Aussendurchmesser d = 145 mm
  • Einbautiefe (nicht eingefräst) t = 77,4 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,3 Liter
ab 110/69 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
13,3 Liter BR-Box
mit HP50 der Länge 9 cm
ab 52/43 Hz (-3dB/-8dB).

DC130BS-8       Best.-Nr.: not-available       - nicht lieferbar
13 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 55-4000 Hz
  • Resonanzfrequenz fs = 61,2 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 5,95 N/A
  • Schwingspuleninduktivität L = 0,87 mH
  • Effektive Membranfläche Sd = 91,6 cm2
  • Bewegte Masse incl. Luftlast mms = 9,02 g
  • Äquivalentvolumen Vas = 8,8 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=2,16, Qes=0,57)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 120 mm
  • Aussendurchmesser d = 145 mm
  • Einbautiefe (nicht eingefräst) t = 77,4 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 6,2 Liter
ab 71/45 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
20 Liter BR-Box
mit HP50 der Länge 17 cm
ab 38/29 Hz (-3dB/-8dB).

DC160-4       Best.-Nr.: not-available       - nicht lieferbar
15 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 30-4000 Hz
  • Resonanzfrequenz fs = 30,3 Hz
  • Impedanz R = 4 Ohm
  • Gleichstromwiderstand Re = 3,6 Ohm
  • Kraftfaktor BL = 6,31 N/A
  • Schwingspuleninduktivität L = 1,03 mH
  • Effektive Membranfläche Sd = 136,8 cm2
  • Bewegte Masse incl. Luftlast mms = 21,6 g
  • Äquivalentvolumen Vas = 33,7 l
  • Freiluftgesamtgüte Qts = 0,33 (Qms=2,91, Qes=0,37)
  • Durchmesser der Schwingspule = 35,5 mm
  • Lineare Auslenkung xlin = +/- 3,4 mm
  • Einbaudurchmesser d = 144,6 mm
  • Aussendurchmesser d = 165 mm
  • Einbautiefe (nicht eingefräst) t = 77,2 mm

Bausätze einblenden wieder ausblenden

ND65-4       Best.-Nr.: not-available       - nicht lieferbar
6 cm Breitbandlautsprecher mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 19 W
  • Frequenzbereich = 85-20000 Hz
  • Resonanzfrequenz fs = 84,1 Hz
  • Impedanz R = 4 Ohm
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 2,2 N/A
  • Schwingspuleninduktivität L = 0,41 mH
  • Effektive Membranfläche Sd = 15,6 cm2
  • Bewegte Masse incl. Luftlast mms = 2,2 g
  • Äquivalentvolumen Vas = 0,76 l
  • Freiluftgesamtgüte Qts = 0,7 (Qms=5,76, Qes=0,8)
  • Durchmesser der Schwingspule = 19 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 52 mm
  • Aussendurchmesser d = 66 mm
  • Einbautiefe (nicht eingefräst) t = 43 mm

Bausätze einblenden wieder ausblenden

ND65-8       Best.-Nr.: not-available       - nicht lieferbar
6 cm Breitbandlautsprecher mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 15 W
  • Frequenzbereich = 80-20000 Hz
  • Resonanzfrequenz fs = 80,8 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 7,2 Ohm
  • Kraftfaktor BL = 3,5 N/A
  • Schwingspuleninduktivität L = 0,58 mH
  • Effektive Membranfläche Sd = 15,6 cm2
  • Bewegte Masse incl. Luftlast mms = 2,3 g
  • Äquivalentvolumen Vas = 0,58 l
  • Freiluftgesamtgüte Qts = 0,61 (Qms=5,64, Qes=0,69)
  • Durchmesser der Schwingspule = 19 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 52 mm
  • Aussendurchmesser d = 66 mm
  • Einbautiefe (nicht eingefräst) t = 43 mm

Bausätze einblenden wieder ausblenden

ND90-4       Best.-Nr.: not-available       - nicht lieferbar
8 cm Breitbandlautsprecher mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 20 W
  • Frequenzbereich = 80-15000 Hz
  • Resonanzfrequenz fs = 76,7 Hz
  • Impedanz R = 4 Ohm
  • Gleichstromwiderstand Re = 3,5 Ohm
  • Kraftfaktor BL = 3 N/A
  • Schwingspuleninduktivität L = 0,57 mH
  • Effektive Membranfläche Sd = 31,2 cm2
  • Bewegte Masse incl. Luftlast mms = 4,3 g
  • Äquivalentvolumen Vas = 1,36 l
  • Freiluftgesamtgüte Qts = 0,73 (Qms=5,71, Qes=0,84)
  • Durchmesser der Schwingspule = 19 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 76,5 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 52,3 mm

Bausätze einblenden wieder ausblenden

ND90-8       Best.-Nr.: not-available       - nicht lieferbar
8 cm Breitbandlautsprecher mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 20 W
  • Frequenzbereich = 80-15000 Hz
  • Resonanzfrequenz fs = 80 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 7,5 Ohm
  • Kraftfaktor BL = 4,4 N/A
  • Schwingspuleninduktivität L = 0,54 mH
  • Effektive Membranfläche Sd = 31,2 cm2
  • Bewegte Masse incl. Luftlast mms = 4,7 g
  • Äquivalentvolumen Vas = 1,36 l
  • Freiluftgesamtgüte Qts = 0,71 (Qms=4,25, Qes=0,85)
  • Durchmesser der Schwingspule = 19 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 76,5 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 52,3 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,4 Liter
ab 127/80 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,5 Liter BR-Box
mit 2cm-Rohr der Länge 14 cm
ab 63/51 Hz (-3dB/-8dB).

ND91-4       Best.-Nr.: not-available       - nicht lieferbar
8 cm Breitbandlautsprecher mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 25 W
  • Frequenzbereich = 65-17000 Hz
  • Resonanzfrequenz fs = 63,4 Hz
  • Impedanz R = 4 Ohm
  • Gleichstromwiderstand Re = 4,1 Ohm
  • Kraftfaktor BL = 4,6 N/A
  • Schwingspuleninduktivität L = 0,74 mH
  • Effektive Membranfläche Sd = 30,4 cm2
  • Bewegte Masse incl. Luftlast mms = 5,6 g
  • Äquivalentvolumen Vas = 1,47 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=3,06, Qes=0,44)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 4,6 mm
  • Einbaudurchmesser d = 76,5 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 54,9 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,36 Liter
ab 140/88 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,3 Liter BR-Box
mit 2cm-Rohr der Länge 13 cm
ab 70/56 Hz (-3dB/-8dB).

ND91-8       Best.-Nr.: not-available       - nicht lieferbar
8 cm Breitbandlautsprecher mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 70-17000 Hz
  • Resonanzfrequenz fs = 69,6 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 7,4 Ohm
  • Kraftfaktor BL = 6 N/A
  • Schwingspuleninduktivität L = 1,42 mH
  • Effektive Membranfläche Sd = 30,4 cm2
  • Bewegte Masse incl. Luftlast mms = 5,2 g
  • Äquivalentvolumen Vas = 1,31 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=3,08, Qes=0,46)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 5,1 mm
  • Einbaudurchmesser d = 76,5 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 54,9 mm

Bausätze einblenden wieder ausblenden

ND140-8       Best.-Nr.: not-available       - nicht lieferbar
13 cm Breitbandlautsprecher mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 40 W
  • Frequenzbereich = 54-8000 Hz
  • Resonanzfrequenz fs = 53,8 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85,7 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,9 Ohm
  • Kraftfaktor BL = 5,5 N/A
  • Schwingspuleninduktivität L = 1,45 mH
  • Effektive Membranfläche Sd = 86,6 cm2
  • Bewegte Masse incl. Luftlast mms = 8,9 g
  • Äquivalentvolumen Vas = 10,3 l
  • Freiluftgesamtgüte Qts = 0,61 (Qms=5,55, Qes=0,68)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 120 mm
  • Aussendurchmesser d = 138 mm
  • Einbautiefe (nicht eingefräst) t = 70,5 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,48 Liter
ab 150/95 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,8 Liter BR-Box
mit 2cm-Rohr der Länge 8 cm
ab 75/60 Hz (-3dB/-8dB).

DS90-8       Best.-Nr.: not-available       - nicht lieferbar
8 cm Breitbandlautsprecher mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 20 W
  • Frequenzbereich = 80-13000 Hz
  • Resonanzfrequenz fs = 74,7 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 4,7 N/A
  • Schwingspuleninduktivität L = 0,58 mH
  • Effektive Membranfläche Sd = 31,2 cm2
  • Bewegte Masse incl. Luftlast mms = 3,6 g
  • Äquivalentvolumen Vas = 1,74 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=2,07, Qes=0,5)
  • Durchmesser der Schwingspule = 20,4 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 70 mm
  • Aussendurchmesser d = 92,3 mm
  • Einbautiefe (nicht eingefräst) t = 44,6 mm

Bausätze einblenden wieder ausblenden

PK165-8       Best.-Nr.: not-available       - nicht lieferbar
15 cm Mitteltöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 95-9000 Hz
  • Resonanzfrequenz fs = 95 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 7 Ohm
  • Kraftfaktor BL = 7,25 N/A
  • Schwingspuleninduktivität L = 1 mH
  • Effektive Membranfläche Sd = 113,1 cm2
  • Bewegte Masse incl. Luftlast mms = 8,1 g
  • Äquivalentvolumen Vas = 8,7 l
  • Freiluftgesamtgüte Qts = 0,6 (Qms=8,82, Qes=0,64)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 1,5 mm
  • Einbaudurchmesser d = 144,6 mm
  • Aussendurchmesser d = 165 mm
  • Einbautiefe (nicht eingefräst) t = 75,2 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,3 Liter
ab 131/83 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
22 Liter BR-Box
mit HP70 der Länge 6 cm
ab 59/51 Hz (-3dB/-8dB).

PA165-8       Best.-Nr.: not-available       - nicht lieferbar
15 cm Mitteltöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 75 W
  • Frequenzbereich = 80-5000 Hz
  • Resonanzfrequenz fs = 87,5 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 5,2 Ohm
  • Kraftfaktor BL = 6,29 N/A
  • Schwingspuleninduktivität L = 0,61 mH
  • Effektive Membranfläche Sd = 120,8 cm2
  • Bewegte Masse incl. Luftlast mms = 9,19 g
  • Äquivalentvolumen Vas = 7,9 l
  • Freiluftgesamtgüte Qts = 0,54 (Qms=2,92, Qes=0,66)
  • Durchmesser der Schwingspule = 35 mm
  • Einbaudurchmesser d = 144,6 mm
  • Aussendurchmesser d = 165 mm
  • Einbautiefe (nicht eingefräst) t = 75,2 mm

Bausätze einblenden wieder ausblenden

DC28FT-8       Best.-Nr.: not-available       - nicht lieferbar
29 mm Kalottenhochtöner mit Gewebe-Membran.
  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 1300-20000 Hz
  • Resonanzfrequenz fs = 595,5 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Schwingspuleninduktivität L = 0,09 mH
  • Effektive Membranfläche Sd = 6,6 cm2
  • Freiluftgesamtgüte Qts = 0,35 (Qms=0,86, Qes=0,6)
  • Durchmesser der Schwingspule = 29 mm
  • Einbaudurchmesser d = 69 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 39 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 64 Liter
ab 39/25 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
255 Liter BR-Box
mit 2x HP100 der Länge 31 cm
ab 18/15 Hz (-3dB/-8dB).

RSS315HFA-8       Best.-Nr.: not-available       - nicht lieferbar
30 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 400 W
  • Frequenzbereich = 25-1000 Hz
  • Resonanzfrequenz fs = 27,6 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,9 Ohm
  • Kraftfaktor BL = 16,75 N/A
  • Schwingspuleninduktivität L = 1,45 mH
  • Effektive Membranfläche Sd = 506,7 cm2
  • Bewegte Masse incl. Luftlast mms = 158,4 g
  • Äquivalentvolumen Vas = 78,2 l
  • Freiluftgesamtgüte Qts = 0,56 (Qms=3,16, Qes=0,68)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 12,3 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 314 mm
  • Einbautiefe (nicht eingefräst) t = 146 mm

Bausätze einblenden wieder ausblenden

RS100S-8       Best.-Nr.: not-available       - nicht lieferbar
9 cm Tiefmitteltöner mit Aluminium-Membran. Der Lautsprecher ist geschirmt.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 85-20000 Hz
  • Resonanzfrequenz fs = 85 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 83,3 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 3,4 N/A
  • Schwingspuleninduktivität L = 0,41 mH
  • Effektive Membranfläche Sd = 37,4 cm2
  • Bewegte Masse incl. Luftlast mms = 3,9 g
  • Äquivalentvolumen Vas = 1,7 l
  • Freiluftgesamtgüte Qts = 0,87 (Qms=3,48, Qes=1,16)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 77,2 mm
  • Aussendurchmesser d = 98,0 mm
  • Einbautiefe (nicht eingefräst) t = 61 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,8 Liter
ab 119/75 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
11,1 Liter BR-Box
mit HP50 der Länge 9 cm
ab 53/46 Hz (-3dB/-8dB).

RS125S-8       Best.-Nr.: not-available       - nicht lieferbar
11 cm Tiefmitteltöner mit Aluminium-Membran. Der Lautsprecher ist geschirmt.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 70-4000 Hz
  • Resonanzfrequenz fs = 82,1 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 4,49 N/A
  • Schwingspuleninduktivität L = 0,25 mH
  • Effektive Membranfläche Sd = 52,8 cm2
  • Bewegte Masse incl. Luftlast mms = 4,12 g
  • Äquivalentvolumen Vas = 3,6 l
  • Freiluftgesamtgüte Qts = 0,56 (Qms=3,31, Qes=0,67)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 2,8 mm
  • Einbaudurchmesser d = 94 mm
  • Aussendurchmesser d = 125,5 mm
  • Einbautiefe (nicht eingefräst) t = 68,7 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 43 Liter
ab 53/33 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
164 Liter BR-Box
mit HP100 der Länge 12 cm
ab 26/21 Hz (-3dB/-8dB).

RS270S-8       Best.-Nr.: not-available       - nicht lieferbar
26 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 25-1500 Hz
  • Resonanzfrequenz fs = 26,9 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,9 Ohm
  • Kraftfaktor BL = 9,27 N/A
  • Schwingspuleninduktivität L = 0,53 mH
  • Effektive Membranfläche Sd = 346,4 cm2
  • Bewegte Masse incl. Luftlast mms = 40,03 g
  • Äquivalentvolumen Vas = 147,2 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=1,81, Qes=0,53)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 6,6 mm
  • Einbaudurchmesser d = 236 mm
  • Aussendurchmesser d = 272 mm
  • Einbautiefe (nicht eingefräst) t = 135,5 mm

Bausätze einblenden wieder ausblenden

ND16FA-6       Best.-Nr.: not-available       - nicht lieferbar
16 mm Hochtöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 20 W
  • Frequenzbereich = 3500-27000 Hz
  • Resonanzfrequenz fs = 2200 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 90,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,0 Ohm
  • Durchmesser der Schwingspule = 16 mm

Bausätze einblenden wieder ausblenden

DC50F-8       Best.-Nr.: not-available       - nicht lieferbar
51 mm Mitteltonkalotte mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 500-6000 Hz
  • Resonanzfrequenz fs = 383,6 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 89,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,5 Ohm
  • Schwingspuleninduktivität L = 0,18 mH
  • Effektive Membranfläche Sd = 20,4 cm2
  • Freiluftgesamtgüte Qts = 0,8 (Qms=3,11, Qes=1,07)
  • Durchmesser der Schwingspule = 51 mm
  • Einbaudurchmesser d = 104,4 mm
  • Aussendurchmesser d = 145,3 mm
  • Einbautiefe (nicht eingefräst) t = 78,7 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,7 Liter
ab 76/48 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
14,7 Liter BR-Box
mit HP50 der Länge 20 cm
ab 34/30 Hz (-3dB/-8dB).

ND105-4       Best.-Nr.: not-available       - nicht lieferbar
10 cm Breitbandlautsprecher mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 60-10000 Hz
  • Resonanzfrequenz fs = 53,8 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 82,6 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,7 Ohm
  • Kraftfaktor BL = 3,9 N/A
  • Schwingspuleninduktivität L = 0,78 mH
  • Effektive Membranfläche Sd = 51,5 cm2
  • Bewegte Masse incl. Luftlast mms = 7,2 g
  • Äquivalentvolumen Vas = 4,5 l
  • Freiluftgesamtgüte Qts = 0,55 (Qms=7,16, Qes=0,59)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 105 mm
  • Einbautiefe (nicht eingefräst) t = 67 mm

Bausätze einblenden wieder ausblenden

ND140-4       Best.-Nr.: not-available       - nicht lieferbar
13 cm Breitbandlautsprecher mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 40 W
  • Frequenzbereich = 54-8000 Hz
  • Resonanzfrequenz fs = 53,8 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 85,3 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,7 Ohm
  • Kraftfaktor BL = 3,9 N/A
  • Schwingspuleninduktivität L = 0,72 mH
  • Effektive Membranfläche Sd = 86,6 cm2
  • Bewegte Masse incl. Luftlast mms = 9,0 g
  • Äquivalentvolumen Vas = 10,2 l
  • Freiluftgesamtgüte Qts = 0,67 (Qms=6,59, Qes=0,74)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 120 mm
  • Aussendurchmesser d = 138 mm
  • Einbautiefe (nicht eingefräst) t = 70,5 mm

Bausätze einblenden wieder ausblenden

RS75-4       Best.-Nr.: not-available       - nicht lieferbar
6 cm Breitbandlautsprecher mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 15 W
  • Frequenzbereich = 150-20000 Hz
  • Resonanzfrequenz fs = 154,1 Hz
  • Impedanz R = 4 Ohm
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 1,94 N/A
  • Schwingspuleninduktivität L = 0,19 mH
  • Effektive Membranfläche Sd = 15,2 cm2
  • Bewegte Masse incl. Luftlast mms = 1,1 g
  • Äquivalentvolumen Vas = 0,31 l
  • Freiluftgesamtgüte Qts = 0,78 (Qms=5,39, Qes=0,91)
  • Durchmesser der Schwingspule = 16,4 mm
  • Lineare Auslenkung xlin = +/- 1,1 mm
  • Einbaudurchmesser d = 54 mm
  • Aussendurchmesser d = 72 mm
  • Einbautiefe (nicht eingefräst) t = 38,5 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,4 Liter
ab 115/73 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
5,3 Liter BR-Box
mit HP35 der Länge 12 cm
ab 56/46 Hz (-3dB/-8dB).

DA115-8       Best.-Nr.: not-available       - nicht lieferbar
10 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 20 W
  • Frequenzbereich = 60-15000 Hz
  • Resonanzfrequenz fs = 60 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 5,7 N/A
  • Schwingspuleninduktivität L = 0,7 mH
  • Effektive Membranfläche Sd = 53,1 cm2
  • Bewegte Masse incl. Luftlast mms = 6,6 g
  • Äquivalentvolumen Vas = 4,4 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=2,6, Qes=0,49)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 115,6 mm
  • Einbautiefe (nicht eingefräst) t = 57,3 mm

Bausätze einblenden wieder ausblenden

RS75T-8       Best.-Nr.: not-available       - nicht lieferbar
6 cm Breitbandlautsprecher mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 15 W
  • Frequenzbereich = 160-20000 Hz
  • Resonanzfrequenz fs = 164,9 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 2,5 N/A
  • Schwingspuleninduktivität L = 0,3 mH
  • Effektive Membranfläche Sd = 15,2 cm2
  • Bewegte Masse incl. Luftlast mms = 1,1 g
  • Äquivalentvolumen Vas = 0,29 l
  • Freiluftgesamtgüte Qts = 0,89 (Qms=4,7, Qes=1,1)
  • Durchmesser der Schwingspule = 16,4 mm
  • Lineare Auslenkung xlin = +/- 1,3 mm
  • Einbaudurchmesser d = 54 mm
  • Aussendurchmesser d = 72 mm
  • Einbautiefe (nicht eingefräst) t = 38,5 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,2 Liter
ab 152/96 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
8,9 Liter BR-Box
mit HP50 der Länge 6 cm
ab 71/59 Hz (-3dB/-8dB).

PA130-8       Best.-Nr.: not-available       - nicht lieferbar
12 cm Breitbandlautsprecher mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 90-15000 Hz
  • Resonanzfrequenz fs = 92,2 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 7,1 Ohm
  • Kraftfaktor BL = 6,11 N/A
  • Schwingspuleninduktivität L = 0,78 mH
  • Effektive Membranfläche Sd = 73,9 cm2
  • Bewegte Masse incl. Luftlast mms = 5,07 g
  • Äquivalentvolumen Vas = 4,5 l
  • Freiluftgesamtgüte Qts = 0,49 (Qms=4,99, Qes=0,54)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 112 mm
  • Aussendurchmesser d = 132 mm
  • Einbautiefe (nicht eingefräst) t = 67,5 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 17 Liter
ab 59/37 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
69 Liter BR-Box
mit HP100 der Länge 29 cm
ab 28/23 Hz (-3dB/-8dB).

SD215-88       Best.-Nr.: not-available       - nicht lieferbar
20 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 30-2000 Hz
  • Resonanzfrequenz fs = 33,7 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,0 Ohm
  • Kraftfaktor BL = 6,47 N/A
  • Schwingspuleninduktivität L = 0,88 mH
  • Effektive Membranfläche Sd = 208,7 cm2
  • Bewegte Masse incl. Luftlast mms = 32,03 g
  • Äquivalentvolumen Vas = 42,72 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=3,97, Qes=0,51)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 180 mm
  • Aussendurchmesser d = 216 mm
  • Einbautiefe (nicht eingefräst) t = 107 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 40 Liter
ab 54/34 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
157 Liter BR-Box
mit HP100 der Länge 12 cm
ab 26/21 Hz (-3dB/-8dB).

SD270-88       Best.-Nr.: not-available       - nicht lieferbar
25 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 30-1500 Hz
  • Resonanzfrequenz fs = 29,6 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92,7 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,1 Ohm
  • Kraftfaktor BL = 7,27 N/A
  • Schwingspuleninduktivität L = 0,77 mH
  • Effektive Membranfläche Sd = 359,7 cm2
  • Bewegte Masse incl. Luftlast mms = 46,78 g
  • Äquivalentvolumen Vas = 112,2 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=3,20, Qes=0,51)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 227 mm
  • Aussendurchmesser d = 270 mm
  • Einbautiefe (nicht eingefräst) t = 123,4 mm

Bausätze einblenden wieder ausblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 23 Liter
ab 63/40 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
74 Liter BR-Box
mit HP100 der Länge 23 cm
ab 33/26 Hz (-3dB/-8dB).

SD315-88       Best.-Nr.: not-available       - nicht lieferbar
30 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 30-1000 Hz
  • Resonanzfrequenz fs = 26,9 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 94,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,0 Ohm
  • Kraftfaktor BL = 12,07 N/A
  • Schwingspuleninduktivität L = 0,99 mH
  • Effektive Membranfläche Sd = 522,8 cm2
  • Bewegte Masse incl. Luftlast mms = 109,2 g
  • Äquivalentvolumen Vas = 122,8 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=3,44, Qes=0,38)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 272 mm
  • Aussendurchmesser d = 314 mm
  • Einbautiefe (nicht eingefräst) t = 153,5 mm

Bausätze einblenden wieder ausblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 19 Liter
ab 44/28 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
78 Liter BR-Box
mit HP70 der Länge 21 cm
ab 20/17 Hz (-3dB/-8dB).

RSS210HF-4       Best.-Nr.: not-available       - nicht lieferbar
20 cm Tieftöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 280 W
  • Frequenzbereich = 27-1000 Hz
  • Resonanzfrequenz fs = 28,3 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 83,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 7,76 N/A
  • Schwingspuleninduktivität L = 0,29 mH
  • Effektive Membranfläche Sd = 219,0 cm2
  • Bewegte Masse incl. Luftlast mms = 66,02 g
  • Äquivalentvolumen Vas = 32,36 l
  • Freiluftgesamtgüte Qts = 0,5 (Qms=3,08, Qes=0,6)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 185 mm
  • Aussendurchmesser d = 213 mm
  • Einbautiefe (nicht eingefräst) t = 124 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 60 Liter
ab 40/25 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
226 Liter BR-Box
mit 2x HP100 der Länge 36 cm
ab 20/16 Hz (-3dB/-8dB).

TIT400C-4       Best.-Nr.: not-available       - nicht lieferbar
39 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 1100 W
  • Frequenzbereich = 19-500 Hz
  • Resonanzfrequenz fs = 20 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 92,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,7 Ohm
  • Kraftfaktor BL = 16,8 N/A
  • Schwingspuleninduktivität L = 3,84 mH
  • Effektive Membranfläche Sd = 804,2 cm2
  • Bewegte Masse incl. Luftlast mms = 253,9 g
  • Äquivalentvolumen Vas = 220,0 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=5,89, Qes=0,41)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 20,5 mm
  • Einbaudurchmesser d = 393,7 mm
  • Aussendurchmesser d = 395,0 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 42 Liter
ab 12/8 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
168 Liter BR-Box
mit HP70 der Länge 159 cm
ab 6/5 Hz (-3dB/-8dB).

DC250-8       Best.-Nr.: not-available       - nicht lieferbar
24 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 70 W
  • Frequenzbereich = 25-2500 Hz
  • Resonanzfrequenz fs = 6,7 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89,0 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,7 Ohm
  • Kraftfaktor BL = 10,24 N/A
  • Schwingspuleninduktivität L = 1,71 mH
  • Effektive Membranfläche Sd = 343,1 cm2
  • Bewegte Masse incl. Luftlast mms = 44,88 g
  • Äquivalentvolumen Vas = 111,4 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=4,05, Qes=0,50)
  • Durchmesser der Schwingspule = 35 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 234 mm
  • Aussendurchmesser d = 256 mm
  • Einbautiefe (nicht eingefräst) t = 112,8 mm

Bausätze einblenden wieder ausblenden

H12RW       Best.-Nr.: not-available       - nicht lieferbar
.

Bausätze einblenden wieder ausblenden

Hochtöner   Tieftöner   Hörner   Auslauftypen
Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.



© Copyright 2012 Iris Strassacker; All rights reserved. - Irrtum vorbehalten
