Focal

Focal steht für höchstwertige Lautsprecher aus Frankreich. Zur Geschichte von Focal.

großes Bild aufblenden


großes Bild aufblenden

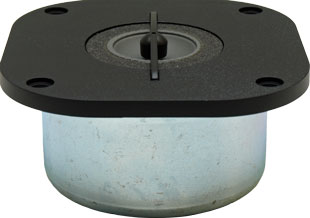

TC90 TD5B       Best.-Nr.: fa-W7273       - nicht lieferbar
20 mm Hochtöner mit hochwertiger-Membran. Der Doppelmagnet erhöht den Wirkungsgrad und verbessert die Kontrolle über die Membranbewegung. Er reduziert außerdem das magnetische Streufeld, so dass der Lautsprecher auch für Heimkino-Anwendungen geeignet ist. Der Lautsprecher hat Steckverbinder/Lötfahnen zum Anschließen.
  • Belastbarkeit (Nenn/Musik) = 12/75 W
  • Resonanzfrequenz fs = 1471,1 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Schwingspuleninduktivität L = 0,68 mH
  • Effektive Membranfläche Sd = 0,1 cm2
  • Freiluftgesamtgüte Qts = 1,17 (Qms=4,68, Qes=1,56)
  • Durchmesser der Schwingspule = 20 mm
  • Einbaudurchmesser d = 74,8 mm
  • Aussendurchmesser d = 91,95 mm
  • Einbautiefe (nicht eingefräst) t = 43,61 mm
  • Gewicht m = 0,7 kg



großes Bild aufblenden


großes Bild aufblenden

TC120 TD5       Best.-Nr.: fa-W7020       - nicht lieferbar
20 mm Hochtöner mit hochwertiger-Membran. Der Doppelmagnet erhöht den Wirkungsgrad und verbessert die Kontrolle über die Membranbewegung. Er reduziert außerdem das magnetische Streufeld, so dass der Lautsprecher auch für Heimkino-Anwendungen geeignet ist. Der Lautsprecher hat Steckverbinder/Lötfahnen zum Anschließen. Der Lautsprecher hat eine Metallfrontplatte mit 5 mm Stärke.
  • Belastbarkeit (Nenn/Musik) = 15/150 W
  • Resonanzfrequenz fs = 812,7 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 93,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Schwingspuleninduktivität L = 1,49 mH
  • Effektive Membranfläche Sd = 0,1 cm2
  • Freiluftgesamtgüte Qts = 0,81 (Qms=2,79, Qes=1,15)
  • Durchmesser der Schwingspule = 20 mm
  • Einbaudurchmesser d = 99 mm
  • Aussendurchmesser d = 120 mm
  • Einbautiefe (nicht eingefräst) t = 43,61 mm
  • Gewicht m = 1,2 kg



großes Bild aufblenden


großes Bild aufblenden

3W 0251       Best.-Nr.: fa-X3W0251       EUR 245,00
8 cm Mitteltöner mit hochwertiger-Membran. Die Zentrierspinne ist zur besseren Kühlung hinterlüftet. Der Lautsprecher hat Terminals zum Anschließen.
  • Resonanzfrequenz fs = 207,66 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86,52 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 3,93 N/A
  • Effektive Membranfläche Sd = 33,18 cm2
  • Bewegte Masse incl. Luftlast 3,15 g
  • Äquivalentvolumen Vas = 0,29 l
  • Freiluftgesamtgüte Qts = 0,81 (Qms=9,65, Qes=0,88)
  • Einbaudurchmesser d = 73,5 mm
  • Aussendurchmesser d = 88 mm
  • Einbautiefe (nicht eingefräst) t = 42 mm
  • Gewicht m = 0,186 kg



großes Bild aufblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 11,1 Liter
ab 79/50 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
45 Liter BR-Box
mit HP70 der Länge 9 cm
ab 37/31 Hz (-3dB/-8dB).

6V3255       Best.-Nr.: fa-X6V3255       - nicht lieferbar
16 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung. Die Membran ist mit einer wasserabweisenden Schutzschicht überzogen. Die Zentrierspinne ist zur besseren Kühlung hinterlüftet. Der Lautsprecher hat Steckverbinder/Lötfahnen zum Anschließen.
  • Resonanzfrequenz fs = 45 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88,7 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,55 Ohm
  • Kraftfaktor BL = 6,58 N/A
  • Effektive Membranfläche Sd = 138,93 cm2
  • Bewegte Masse incl. Luftlast 12,26 g
  • Äquivalentvolumen Vas = 27,66 l
  • Freiluftgesamtgüte Qts = 0,46 (Qms=3,91, Qes=0,52)
  • Einbaudurchmesser d = 145 mm
  • Aussendurchmesser d = 180 mm
  • Einbautiefe (nicht eingefräst) t = 85 mm
  • Gewicht m = 1,355 kg



großes Bild aufblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,3 Liter
ab 107/68 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
20 Liter BR-Box
mit HP70 der Länge 13 cm
ab 53/43 Hz (-3dB/-8dB).

6W4361       Best.-Nr.: fa-X6W4361       nicht mehr lieferbar
15 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung.
  • Resonanzfrequenz fs = 53,3 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90,27 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,72 Ohm
  • Kraftfaktor BL = 7,82 N/A
  • Effektive Membranfläche Sd = 132,73 cm2
  • Bewegte Masse incl. Luftlast 11,41 g
  • Äquivalentvolumen Vas = 19,34 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=6,91, Qes=0,42)
  • Einbaudurchmesser d = 143 mm
  • Aussendurchmesser d = 165 mm
  • Einbautiefe (nicht eingefräst) t = 75 mm
  • Gewicht m = 1,66 kg



großes Bild aufblenden


großes Bild aufblenden

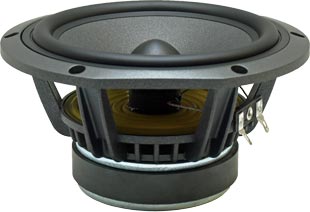

5V3251       Best.-Nr.: fa-X5V3251       - nicht lieferbar
14 cm Tieftöner mit hochwertiger-Membran. Er hat eine hinterlüftete Schwingspule. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung. Die Zentrierspinne ist zur besseren Kühlung hinterlüftet. Der Lautsprecher hat Steckverbinder/Lötfahnen zum Anschließen.
  • Resonanzfrequenz fs = 42,16 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89,03 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,39 Ohm
  • Kraftfaktor BL = 5,87 N/A
  • Effektive Membranfläche Sd = 95,03 cm2
  • Bewegte Masse incl. Luftlast 9,96 g
  • Äquivalentvolumen Vas = 18,15 l
  • Freiluftgesamtgüte Qts = 0,23 (Qms=1,75, Qes=0,26)
  • Einbaudurchmesser d = 122 mm
  • Aussendurchmesser d = 151 mm
  • Einbautiefe (nicht eingefräst) t = 78 mm
  • Gewicht m = 0,956 kg



großes Bild aufblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,8 Liter
ab 104/66 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,6 Liter BR-Box
mit HP50 der Länge 17 cm
ab 54/42 Hz (-3dB/-8dB).

5W3211B       Best.-Nr.: fa-W2832       EUR 177,00
13 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Resonanzfrequenz fs = 46,62 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87,19 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 6,79 N/A
  • Schwingspuleninduktivität L = 0,57 mH
  • Effektive Membranfläche Sd = 86,59 cm2
  • Bewegte Masse incl. Luftlast 9,3 g
  • Äquivalentvolumen Vas = 13,2 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=4,23, Qes=0,39)
  • Einbaudurchmesser d = 116 mm
  • Aussendurchmesser d = 151 mm
  • Einbautiefe (nicht eingefräst) t = 84,5 mm
  • Gewicht m = 1,6 kg



großes Bild aufblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 8,3 Liter
ab 86/55 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
32 Liter BR-Box
mit HP70 der Länge 12 cm
ab 42/34 Hz (-3dB/-8dB).

6V3254       Best.-Nr.: fa-X6V3254       - nicht lieferbar
16 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung. Die Zentrierspinne ist zur besseren Kühlung hinterlüftet.
  • Resonanzfrequenz fs = 45,1 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4 Ohm
  • Kraftfaktor BL = 5,53 N/A
  • Effektive Membranfläche Sd = 138,93 cm2
  • Bewegte Masse incl. Luftlast 12,68 g
  • Äquivalentvolumen Vas = 26,62 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=3,32, Qes=0,47)
  • Einbaudurchmesser d = 144 mm
  • Aussendurchmesser d = 180 mm
  • Einbautiefe (nicht eingefräst) t = 84 mm
  • Gewicht m = 1,35 kg



großes Bild aufblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,2 Liter
ab 109/69 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
16 Liter BR-Box
mit HP70 der Länge 17 cm
ab 54/44 Hz (-3dB/-8dB).

6W4359       Best.-Nr.: fa-X6W4359       EUR 179,00
15 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung.
  • Resonanzfrequenz fs = 52,71 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89,52 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,16 Ohm
  • Kraftfaktor BL = 7,01 N/A
  • Effektive Membranfläche Sd = 136,85 cm2
  • Bewegte Masse incl. Luftlast 14,61 g
  • Äquivalentvolumen Vas = 16,41 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=6,79, Qes=0,41)
  • Einbaudurchmesser d = 143,5 mm
  • Aussendurchmesser d = 165 mm
  • Einbautiefe (nicht eingefräst) t = 75 mm
  • Gewicht m = 1,64 kg



großes Bild aufblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,7 Liter
ab 96/61 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
19 Liter BR-Box
mit HP70 der Länge 19 cm
ab 51/40 Hz (-3dB/-8dB).

7V4255       Best.-Nr.: fa-X7V4255       EUR 108,00
18 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung. Die Zentrierspinne ist zur besseren Kühlung hinterlüftet. Der Lautsprecher hat Steckverbinder/Lötfahnen zum Anschließen.
  • Resonanzfrequenz fs = 40,97 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89,79 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,45 Ohm
  • Kraftfaktor BL = 7 N/A
  • Effektive Membranfläche Sd = 165,13 cm2
  • Bewegte Masse incl. Luftlast 18,76 g
  • Äquivalentvolumen Vas = 30,81 l
  • Freiluftgesamtgüte Qts = 0,33 (Qms=9,69, Qes=0,34)
  • Einbaudurchmesser d = 162 mm
  • Aussendurchmesser d = 200 mm
  • Einbautiefe (nicht eingefräst) t = 89 mm
  • Gewicht m = 1,76 kg



großes Bild aufblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 13,4 Liter
ab 81/51 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
51 Liter BR-Box
mit HP100 der Länge 19 cm
ab 40/32 Hz (-3dB/-8dB).

8W5456B       Best.-Nr.: fa-X8W5456B       - nicht lieferbar
20 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung. Die Zentrierspinne ist zur besseren Kühlung hinterlüftet. Der Lautsprecher hat Steckverbinder/Lötfahnen zum Anschließen.
  • Resonanzfrequenz fs = 41,45 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90,63 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,05 Ohm
  • Kraftfaktor BL = 7,39 N/A
  • Effektive Membranfläche Sd = 221,67 cm2
  • Bewegte Masse incl. Luftlast 22,27 g
  • Äquivalentvolumen Vas = 45,69 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=7,26, Qes=0,43)
  • Einbaudurchmesser d = 182 mm
  • Aussendurchmesser d = 216 mm
  • Einbautiefe (nicht eingefräst) t = 123 mm
  • Gewicht m = 3,5 kg



großes Bild aufblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 14,2 Liter
ab 63/40 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
58 Liter BR-Box
mit HP100 der Länge 30 cm
ab 29/25 Hz (-3dB/-8dB).

11V5552       Best.-Nr.: fa-X11V5552       EUR 244,00
25 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung. Die Zentrierspinne ist zur besseren Kühlung hinterlüftet.
  • Resonanzfrequenz fs = 40,46 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86,4 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 11,56 N/A
  • Effektive Membranfläche Sd = 330,06 cm2
  • Bewegte Masse incl. Luftlast 98,12 g
  • Äquivalentvolumen Vas = 24,13 l
  • Freiluftgesamtgüte Qts = 0,5 (Qms=4,44, Qes=0,56)
  • Einbaudurchmesser d = 228 mm
  • Aussendurchmesser d = 270 mm
  • Einbautiefe (nicht eingefräst) t = 137 mm
  • Gewicht m = 4,3 kg



großes Bild aufblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 9,8 Liter
ab 77/48 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
40 Liter BR-Box
mit HP100 der Länge 30 cm
ab 36/30 Hz (-3dB/-8dB).

11W7670       Best.-Nr.: fa-X11W7670       EUR 449,00
25 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung. Die Zentrierspinne ist zur besseren Kühlung hinterlüftet.
  • Resonanzfrequenz fs = 44,59 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88,11 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 12,8 N/A
  • Effektive Membranfläche Sd = 330,06 cm2
  • Bewegte Masse incl. Luftlast 85,09 g
  • Äquivalentvolumen Vas = 22,91 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=7,31, Qes=0,48)
  • Einbaudurchmesser d = 228 mm
  • Aussendurchmesser d = 270 mm
  • Einbautiefe (nicht eingefräst) t = 148 mm
  • Gewicht m = 8,1 kg



großes Bild aufblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 9,1 Liter
ab 90/57 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
34 Liter BR-Box
mit HP100 der Länge 24 cm
ab 44/36 Hz (-3dB/-8dB).

13W7653       Best.-Nr.: fa-X13W7653       EUR 599,00
31 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung. Die Zentrierspinne ist zur besseren Kühlung hinterlüftet.
  • Resonanzfrequenz fs = 45,99 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90,39 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 18,38 N/A
  • Effektive Membranfläche Sd = 530,93 cm2
  • Bewegte Masse incl. Luftlast 153,51 g
  • Äquivalentvolumen Vas = 30,89 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=5,61, Qes=0,42)
  • Einbaudurchmesser d = 289 mm
  • Aussendurchmesser d = 335 mm
  • Einbautiefe (nicht eingefräst) t = 172 mm
  • Gewicht m = 9,1 kg


Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.



© Copyright 2009 Iris Strassacker; All rights reserved. - Irrtum vorbehalten
