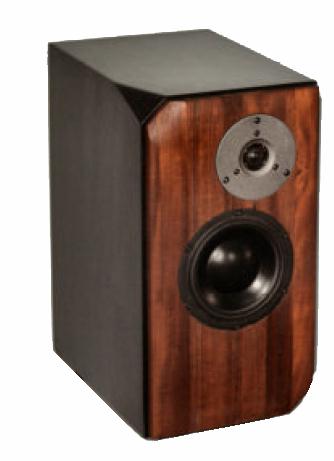

Gränna, mit Morel-Chassis zum Bauplan

Technische Daten
- Maße (HxBxT): 45 x 24 x 34 cm
- Frequenzbereich (-8dB): 25-25000 Hz
- Trennfrequenz: 2 kHz
- Prinzip: Bassreflex

Der Bauplan zu dieser Referenzbox wurde Eltim von Ludvig Sjöholm von Streaming Audio in Schweden (www.streamingaudio.se) überlassen.

Der zugehörige Bausatz enthält Morel Supreme 110 und Morel HU-631.

Gränna ist ein Referenzlautsprecher, der hochwertige Bauelemente in der Frequenzweiche verdient. Damit liefern wir ihn dann auch aus.

Unser Bausatz enthält pro Box:

- 1x Morel Supreme 110 Tweeter
- 1x Morel HU 631 Mitteltieftöner
- 1x Bassreflexrohr BR50
- 1x Schafwolle
- 2m versilbertes Kupferkabel 2x 2,5 mm2
- 8 Stück Pan-Schrauben 3,5x17 schwarz
- 2 Polklemmen aus vergoldetem Messing
- den Bauplan

die Weichenbauteile auf Holz aufzubauen:
- 0,68 mH Luftspule 0,71 mm
- 1,0 mH Luftspule 2,0 mm
- 2,2 mH Luftspule 2,0 mm
- 2,7 uF Mundorf MCAP Supreme
- 2,2 uF Mundorf MCAP Zn-Kondensator (Tin Foil)
- 6,8 uF Mundorf MCAP-Kondensator 400V
- 4,7 Ohm MOX10-Widerstand (gelb-violett-gold)
- 5,6 Ohm MOX10-Widerstand (grün-blau-gold)

Bausatz Gränna ohne Gehäuse, Preis pro Box - nicht lieferbar

Auf Wunsch erhalten Sie eine 220 x 155 mm große Universal-Leiterplatte, auf die Sie die Weiche aufbauen können.
Preis der Leiterplatte EUR 8,80

Hier der Plan als PDF-Datei
