Mi-Sat, Kompaktbox   in Hobby HiFi 5/2012

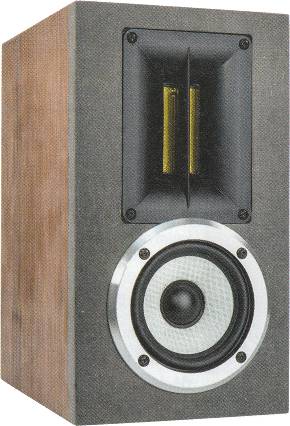

Mivoc ist für günstige Lautsprecherlösungen bekannt. Bernd Timmermanns suchte unter den günstigen Chassis einen Magnetostaten und einen Mitteltieftöner aus, der mit Neodymmagnet angetrieben ist. Diese sind das Herz der Kompaktbox MiSat (Mivoc Satellit). Mit rund 6 Liter (Innen)volumen ist sie sehr handlich. Sie ist als Bassreflexbox konzipiert, deren Öffnung nach oben geht um Resonanzen vom Ohr des Hörers fern zu halten und um von der Länge in die Box zu passen.

Die Frequenzweiche enthält einen Tiefpass zweiter Ordnung. Der Hochpass sieht wie ein Hochpass 3. Ordnung aus, den man als Hochpass zweiter Ordnung mit zusätzlichem Bypass mit einem Kondensator über den Widerstandsteiler zum Magnetostaten interpretieren sollte. Mit dem Bypass wird der obere Hochtonbereich leicht angehoben.

Ein Ausschnitt aus dem Hobby HiFi Hörtest

"Angesichts seiner überzeugenden Messergebnisse sah sich der MiSat im Hörtest mit einigen Erwartungen konfrontiert. Die erfüllte er zur Freude der Hörtester nicht nur, er setzte sogar noch eins drauf. Donald Fagen entlockte den Lautsprecherwinzlingen mit "Trans-Island Skyway" (auf Kamakiriad) eine begeisternde Spielfreude. Diese CD ist nicht gerade arm an funkigen Bass-Attacken - die Boxenwinzlinge hauten hier einen trockenen und impulsiven Tiefbass heraus, der blankes Staunen auslöste. Sie meisterten diese Herausforderung auf eine spielerisch leichte Art. die man nun wirklich nicht erwarten konnte. Frauenstimmen wie der Sopran von Sophie von Otter (Musica Antiqua, Köln; exzellent: Händels Mariengesänge) attestieren dem MiSat ausgesprochen natürliche Klangfarben und eine beispielhaft plastische Abbildung. Völlig ohne Schärfe und doch in feinster Auflösung gelingen komplexe Choraufnahmen. Grandios erlebten wir den belgischen Mädchenchor der Kolatmy-Brothers - einzelne Stimmen waren klar herauszuhören, die Darbietung überzeugte mit ihrer Differenziertheit. Die räumliche Abbildung ging dabei in die Tiefe, dafür nicht ganz so nah an die Hörposition heran, wie man es von D'Appolito-Konstruktionen kennt. Diese räumliche Charakteristik begünstigt geringe Hörabstände. Sogar auf dem Schreibtisch als PC-Lautsprecher, also als Nahfeldmonitor stellte sich eine restlos überzeugende, räumliche Abbildung ein. Natürlich muss man mit dem Lautstärkeregler etwas vorsichtiger umgehen; Originallautstärke kann man so kleinen Lautsprechern nun wirklich nicht zumuten. Aber in gemäßigter Gangart hat das, was sie von sich geben, große Klasse."

Unser Bausatz besteht aus

Bausatz ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 140 x 102 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA140, Best.-Nr. str-RA140, Preis pro Stück: EUR 4,20 ohne MwSt: € 3.53 / $ 3.81
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)

Bausatz mit High-End-Weiche aus Hobby HiFi

In der High-End-Version von Hobby HiFi ersetzen wir die Spulen (außer L2) durch Backlackspulen. Die Kondensatoren werden im Signalpfad zum Magnetostaten durch hochwertige ClarityCaps ersetzt. Außerdem kommt im Tieftonzweig ein Audaphon MKP-Kondensator zum Einsatz.

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 140 x 102 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA140, Best.-Nr. str-RA140, Preis pro Stück: EUR 4,20 ohne MwSt: € 3.53 / $ 3.81
Pro Bausatz empfehlen wir 1-2 Platten (für ein Paar Lautsprecher also 2-4)


Impedanzkorrektur

Zur Impedanzkorrektur liefern wir folgende Bauteile:

• Elko glatt, 33uF / 70 Vdc
• 0,7 mm Luftspule, 0,10 mH/0,27 Ohm
• 2x Metalloxidwiderstand MOX10 15 Ohm (braun-grün-schwarz)

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen EUR 15,70 ohne MwSt: € 13.19 / $ 14.25
