Mini-Monitor Basic - 2 Varianten

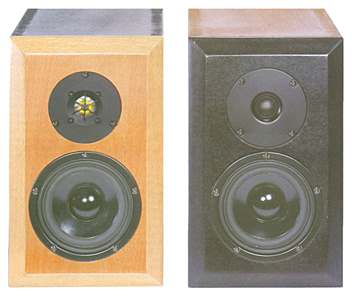

Mini-Monitor Basic ist eine 2-Wege-Box, die Sie mit Magnetostat (links) oder Kalotte (rechts) bauen können. Hobby HiFi hat dazu jeweils 3 verschieden-teuere Frequenzweichen ausprobiert; unten bieten wir zwei Kombinationen an, die wir für sinnvoll halten. Mini-Monitor Basic Ergebnis: Solide Folienkondensatoren und Luftspulen lohnen immer - besonders im Hochtonbereich. Hier ist sogar eine cfc-Kupferfolienspule und ein Mundorf Supreme CAP-Kondensator deutlich klangverbessernd.

Technische Daten
- Impedanz: 8 Ohm
- Kennschalldruck (2,83V/1m): 86 dB
- Größe (HxBxT): 33 x 20 x 28,5 cm
mit Visaton Hochtöner SC10 N:
- Frequenzbereich (-8dB): 45-20 000 Hz
- Trennfrequenz: 2,2 kHz
mit Expolinear Megnetostat ATD RT-1:
- Frequenzbereich (-8dB): 45-35 000 Hz
- Trennfrequenz: 2,8 kHz


Mini-Monitor enthält einen Visaton W 130 SC / 4 Ohm als Tieftöner. Mit ihm können Sie den Hochtöner Visaton SC10 N oder den Magnetostaten ATD RT-1 kombinieren.

Variante 1 mit Visaton Kalotte SC 10 N:

Dazu liefern wir:
- 1x Visaton Tieftöner W 130 SC4
- 1x Visaton SC10 N
- 1x Polyester Dämmstoff
- 2x Bitumex
- selbstklebende Schaumstoff-Dichtstreifen
- 1x Bassreflexrohr HP 50
- 1x Terminal mit vergoldeten Messingklemmen
- 13 Stück Schrauben PAN 3,5x17
- 2m Kabel 2x1,5 mm2 für die Innenverkabelung
- Universal-Leiterplatten LP 06, unverzinnt
  zum Aufbau der Weiche mit rechte stehenden Bauteilen
- die Bauanleitung

Frequenzweichenbauteile:
- 1,5 mH Luftspule, 1,4 mm Draht
- 0,47 mH Luftspule, 0,7 mm Draht
- 0,18 mH Luftspule, 0,7 mm Draht
- 15 μF audiophiler Mundorf MKP
- 4,7 μF audiophiler Mundorf MKP
- 1,0 μF audiophiler Mundorf MKP
- 68 μF Elko, glatt
Widerstände:
- 1,0 Ohm, MOX4 (braun-schwarz-gold)
- 2,2 Ohm, MOX4 (rot-rot-gold)
- 2x 10 Ohm, MOX4 (braun-schwarz-gold)
- 4,7 Ohm, 20 W

Hinweis: Auf Wunsch auch mit 0,15 mH (statt 0,18 mH)-Spule lieferbar, wie in Hobby HiFi-Spezial 1 beschrieben.

Preis des Boxenbausatzes Mini-Monitor Basic mit Visaton Kalotte
ohne Gehäuse pro Stück: - nicht lieferbar (_)

Preis des Boxenbausatzes Mini-Monitor Basic mit Visaton Kalotte
und High-End-Weiche (vor Hochtöner Mundorf Supreme CAP und vor Tieftöner Kupferfolienspule)
ohne Gehäuse pro Stück: - nicht lieferbar (_)

Heimkino

Falls der Mini-Monitor als Rear verwendet werden soll, gibt es eine Dipol-Variante die einen zusätzlichen Hochtöner nach hinten hat (mit Hochtöner und Biwiring-Terminal).

Preis des Dipols pro Stück: - nicht lieferbar (_)

High-End-Variante mit Magnetostat

oder als Variante 2 des Bausatzes mit Magnetostat ATD RT-1 und HighEnd Weiche:

Dazu liefern wir:
- 1x Visaton Tieftöner W 130 SC4
- 1x Expolinear ATD RT-1
- 1x Polyester Dämmstoff
- 2x Bitumex
- selbstklebende Schaumstoff-Dichtstreifen
- 1x Bassreflexrohr HP 50
- 1x Terminal mit vergoldeten Messingklemmen
- 13 Stück Schrauben PAN 3,5x17
- 2m Kabel 2x1,5 mm2 für die Innenverkabelung
- Universal-Leiterplatten LP 06, unverzinnt
  zum Aufbau der Weiche mit rechte stehenden Bauteilen
- die Bauanleitung

Frequenzweichenbauteile:
- 1,0 mH cfc12-Kupferfolienspule
- 0,47 mH cfc12-Kupferfolienspule
- 0,22 mH cfc16-Kupferfolienspule
- 0,39 mH cfc16-Kupferfolienspule
- 0,22 mH / 0,7 mm Luftspule (=L5)
- 15 μF audiophiler Mundorf MKP
- 22 μF audiophiler Mundorf MKP
- 2x 10 μF Mundorf Supreme CAP
- 68 μF Elko glatt (mehr ist Unsinn!)
Widerstände:
- 4,7 Ohm, MOX4 (gelb-violett-gold)
- 1,0 Ohm, MOX4 (braun-schwarz-gold)
- 10 Ohm, MOX4 (braun-schwarz-gold)
- 3,3 Ohm, MOX4 (orange-orange-gold)
- 4,7 Ohm, 20 W

Preis des Boxenbausatzes Mini-Monitor Basic mit Magnetostat:
ohne Gehäuse pro Stück: - nicht lieferbar (_)
