Messungen Omikron aktiv

Hier finden Sie die Messungen zum Bausatz Omikron aktiv

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

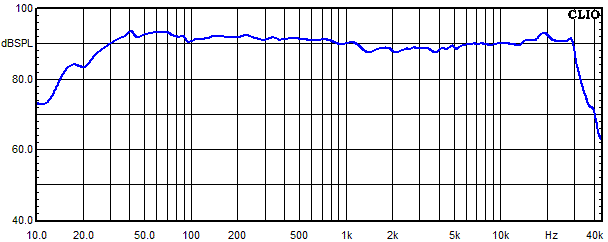

Omikron aktiv Frequenzgang

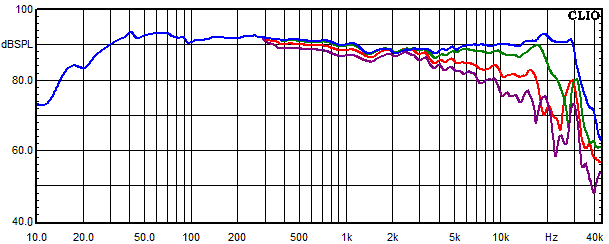

Omikron aktiv Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

  • Blau = 0°
  • Grün = 15°
  • Rot = 30°
  • Violett = 45°



Omikron aktiv Wasserfallspektrum

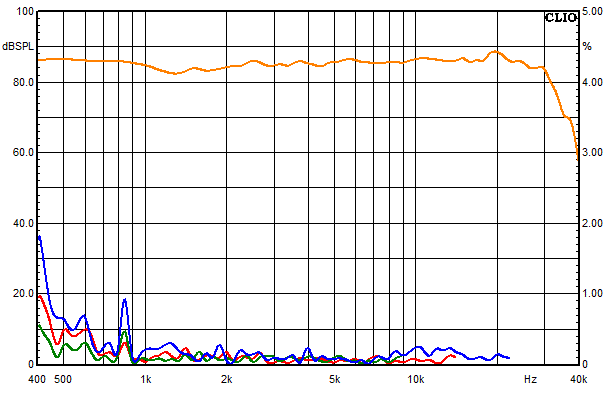

Omikron aktiv Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5

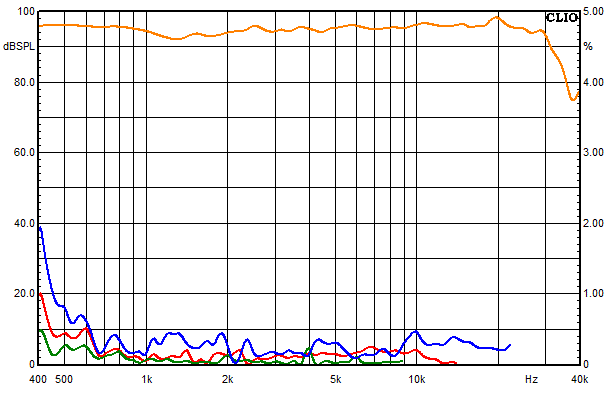

Omikron aktiv Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5

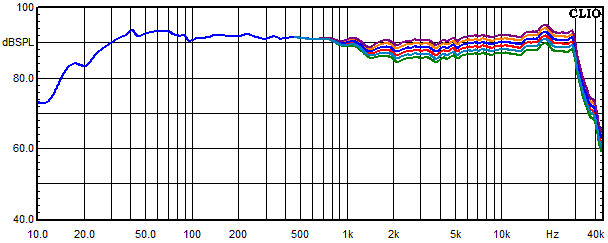

Omikron aktiv Tweeter Level Schalter

  • Violett = Schalterstellung +2
  • Orange = Schalterstellung +1
  • Blau = Schalterstellung 0
  • Rot = Schalterstellung -1
  • Hellblau = Schalterstellung -2
  • Grün = Schalterstellung -3

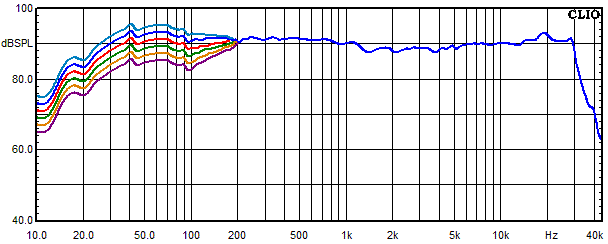

Omikron aktiv Woofer Level Schalter

  • Hellblau = Schalterstellung +2
  • Blau = Schalterstellung 0
  • Rot = Schalterstellung -2
  • Grün = Schalterstellung -4
  • Orange = Schalterstellung -6
  • Violett = Schalterstellung -8




Omikron aktiv Bass Roll-off Schalter

  • Blau = Schalterstellung 16 Hz
  • Rot = Schalterstellung 24 Hz
  • Grün = Schalterstellung 32 Hz
  • Orange = Schalterstellung 48 Hz
  • Violett = Schalterstellung 64 Hz
  • Hellblau = Schalterstellung 80 Hz
