Transmissionline TL 20

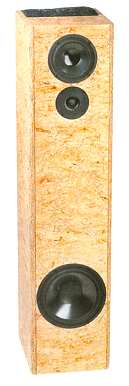

TL 20 Die Peerless Transmissionline TL 20 ist eine Standbox mit Serienweiche, die von Udo Wohlgemuth entwickelt wurde.

Durch die Peerless Chassis weist sie einen sehr gutes Preis-/Leistungsverhältnis aus. Der Tieftöner CSC-217 R kam auch schon in der legendären Flatline zum Einsatz.

Dazu gesellt sich der kleinere CSX-145 T als Mitteltöner, der hier in 4 LIter Volumen betrieben wird. Der Hochtöner Peerless SR 10 ist "ur-alter" Klassiker. Auch hier sieht man, dass ältere Chassis durchaus aktuell sind.


Technische Daten des TL 20:

Der Bausatz für die Box enthält:

  • 1 x Peerless SR 10
  • 1 x Peerless CSX-145 T
  • 1 x Peerless CSC-217 R
  • 1 x Terminal mit vergoldeten Messingklemmen
  • 1 x Satz PAN-Schrauben 3,5 x 17, 18 Stück
  • 6 x Polyester Dämmmaterial
  • 3 x Kabel 2 x 2,5 mm2
  • Beschreibung und Bauplan
  • 1 x Frequenzweichenbausatz (auf Holz) mit
  • 1 x 1,5 mH i-Punkt-Spule (I-1001)
  • 1 x 2,2 mH i-Punkt-Spule (I-1003)
  • 1 x 0,47 mH Luftspule
  • 1 x 0,27 mH Luftspule
  • 1 x 122 μF Elko glatt, aus:
      100 + 22 uF, parallel geschaltet
  • 1 x 82 μF Elko glatt
  • 1 x 3,3 μF MKT-Kondensator
  • 1 x 10 μF MKT-Kondensator
  • 1 x 1,1 Ohm, aus 2 Stück:
      2,2 Ohm parallel: MOX10 (rot-rot-gold)
  • 1 x 2,2 Ohm, MOX10 (rot-rot-gold)
  • 1 x 4,7 Ohm, MOX10 (gelb-violett-gold)

Best.-Nr. str-tl20, Preis pro Lautsprecher (ohne Gehäuse) - nicht lieferbar

High-End-Variante

Wenn man die Weiche betrachtet, so stellt man fest, dass der gesamte Mittel-/Hochtonzweig über 122 μF Elko glatt und über 82 μF Elko glatt betrieben wird. Nun könnte man diese durch MKT- oder MKP-Kondensatoren komplett ersetzen; dies ist aber nicht notwendig. Für höhere Frequenzen (ab 2 kHz) reicht es aus, von der Kapazität etwa 15 μF zu ersetzen.

Daher bieten wir eine High-End-Variante an, bei der
a) die 122 μF aus 100 μF Elko glatt und 22 μF Mundorf MCAP MKP (parallel geschaltet) besteht
b) die 82 μF aus 68 μF Elko glatt und 15 μF Mundorf MCAP MKP (parallel geschaltet) zusammengestzt ist

c) Zusätzlich die beiden weiteren MKT durch Mundorf MCAP MKP ersetzt sind.

Best.-Nr. str-tl20-he, Preis pro Lautsprecher (ohne Gehäuse) - nicht lieferbar
