Vera 3 aus Hobby HiFi 6/04

Vera 3
Die Daten der Vera 3
- Maße (HxBxT): 112 x 25 x 38 cm
- mit Sockel (HxBxT): 114 x 28 x 43 cm
- Impedanz: 2 Ohm !
- Empfindlichkeit: 90 dB
- Trennfrequenzen: 400, 3000 Hz
- Frequenzbereich (-8dB): 28 - 40000 Hz
- Prinzip: Bassreflexbox
Die Vera 3 ist ein ausgewachsenes 3-Wege System für hohe Klangtreue. Dazu verwendete Herr Timmermanns als Hochtöner ein Bändchen ARG 3 Si (Bild unten rechts), das unter 3 kHz sanft von einem in 6 dB Weiche angesteuerten Cantare Veravox 5 S abgelöst wird. Um Wirkungsgrad und Dynamik dieses Breitbänders nicht zu gefährden, wurde ein Bass mit hohem Wirkungsgrad gesucht. Hier kommt ein Visaton GF 200, jedoch mit parallel geschalteten Schwingspulen zum Einsatz. Somit sollte Ihr Endverstärker 2 Ohm-stabil sein, wie es beispielsweise der Newtronics-Verstärker AMP 7293 ist, der auch für geringere Impedanzen als 4 Ohm (z.B.: 4 parallele Lautsprecher bei der Temperance) entwickelt wurde.

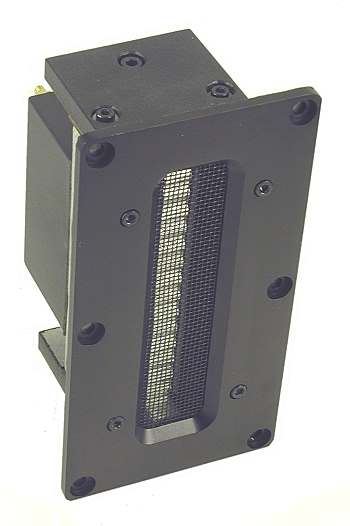

  Arg 3 Si
Das Bändchen ist das gleiche wie in Nova, nur dass seine Dynamik in Vera 3 intensiver genutzt wird.

Bernd Timmermanns, der die Box entwickelte beschreibt sie so:
... "Geradezu spielerisch löst die Vera 3 dabei feinste Details auf, die fast jeder andere Lautsprecher im klanglichen Unterholz verschwinden lässt. Aber sie drängt sich damit nicht auf: Man muss schon bewusst hinhören, um die unerhörte Detailverliebtheit zu spüren. Mit diesem Charakter geht sie ihren Zuhörern auch niemals auf die Nerven: Vordergründige Analytik ist ihr fremd. Damit ist sie der ideale Schallwandler für ermüdungsfreien Langzeit-Hörgenuss.

Mit wirklich extremer Lautstärke hat die Vera 3 ihre liebe Mühe: die Bewegung des Bändchens ist dann mit blosem Auge sichtbar und das Klangbild fällt in sich zusammen. Die Cumulus aus Hobby HiFi 5/2004 ist da ganz anders geschnitzt: Sie spielt die Vera 3 in der Grobdynamik mühelos an die Wand. In der subtilen Feindynamik steckt dagegen die Stärke der Vera 3: Hier ist sie der Cumulus ebenbürtig.

Tonal sind die Unterschiede zwischen beiden Lautsprechern gering. Cumulus klingt einen Tick heller und klarer, im Grundtonbereich dafür schlanker. Die Vera 3 bietet im Vergleich dazu einen eher warmen, runden Klang mit viel Substanz."

Unser Bausatz enthält:

- Das Bändchen ARG 3 Si
- einen Breitbänder Veravox 5s
- den Visaton Tieftöner GF 200
- 2x Damping 10, Recyclingdämmmatte
- 5x Polyester Dämmstoff
- 1x Bondum 800, Dämmflies für Mitteltöner
- 1x selbstklebende Schaumstoffdichtstreifen
- 1x gebogenes Bassreflexrohr BR25.50
- 2 Polklemmen aus vergoldetem Messing
- 16 Schrauben PAN 4x20 mm
- Innenverkabelung:
  2 Meter Kimber 4-PR für ARG 3 SI
  2 Meter Litze 2x 2,5 mm2 Veravox 5S
  2 Meter Litze 2x 6 mm2 für GF 250
    und für den Anschluss der Polklemmen
- der Bauplan 		- Frequenzweichenbauteile, auf Holz aufzubringen:
- 1,5 mH Luftspule 2,0 mm Draht
- 12 mH Kernspule (1,2 Ohm wg. Belastbarkeit)
- 1,2 mH Backlack-Luftspule, 1,4 mm
- 0,47 mH Backlack-Luftspule, 0,9 mm
- 3x 100 uF, Elko glatt
- 2x 4,7 uF Mundorf MKP / 400 V
- 22 uF Mundorf MKP / 400 V
- 680 uF, Elko rau
- 6,8 uF Mundorf MPK Supreme
- 22 uF MKT
- 2,2 Ohm Wid., 20 Watt als R1
  (zu tauschen wg. Spule L2=12mH !)
- 3,3 Ohm, MOX10-Wid. (orange-orange-gold)
- 6,8 Ohm, MOX10-Wid. (blau-grau-gold)
- 2x 1,0 Ohm, MOX10-Wid. (braun-schwarz-gold)

Preis des Bausatzes Vera 3 ohne Gehäuse pro Stück: - nicht lieferbar

Hinweis 1: Pro Gehäuse benötigen Sie: NW100 oder HT oder KG-Rohr mit 110 mm Außendurchmesser. Es ist auf 130 mm Länge zu kürzen - es ist im Baumarkt oder bei uns für 10 EUR (2 Stücke für ein Boxenpaar) erhältlich.

Extra-Wunsch: Impedanzkorrektur f. Röhrenverstärker
Die Qualität der Bauteile in der Impedanzkorrektur geht nicht in den Klang ein; daher gibt es hier für Standard und High-End-Variante nur eine Lösung. Auf Wunsch liefern wir aber auch Highend-Impedanzkorrekturen.
- 0,33 mH Backlack-Luftspule, 0,9 mm:
- 100 uF, Elko glatt
- 33 uF, Elko glatt
- 4,7 Ohm, 20W, Zement
- 3,3 Ohm, 20W, Zement

Preis für einen Bausatz Impedanzkorrektur pro Box: - nicht lieferbar

High-End-Variante

Unsere High-End-Variante hat folgende Weichenbauteile
- 1,5 mH Luftspule, 3,0 mm vakuumgetränkt
- 12 mH Kernspule (1,2 Ohm wg. Belastbarkeit)
- 1,2 mH cfc12-Folienspule
- 0,47 mH cfc16-Folienspule
- 2x 100 uF, Elko glatt
- 82 uF, Elko glatt
- 3x 22 uF Mundorf MKP / 400 V
- 680 uF Elko rau
- 4,7 uF Mundorf Supreme CAP
- 6,8 uF Mundorf Supreme Silver/Oil
- 2,2 Ohm Wid., 20 Watt als R1
  (zu tauschen wg. Spule L2=12mH !)
- 3,3 Ohm MOX10 Wid. (orange-orange-gold)
- 6,8 Ohm MOX10 Wid. (blau-grau-gold)
- 2x 1,5 Ohm MOX10 Wid. (braun-grün-gold)

Preis des Bausatzes Vera 3 HighEnd ohne Gehäuse pro Stück: - nicht lieferbar
