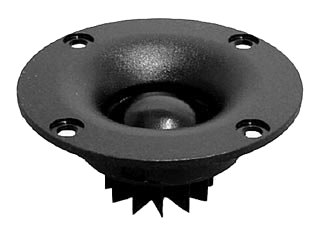

HT 250 HNF/4
Article Nš.: A-HT250HNF-4 EUR 24,00
Tweeter à calotte 25 mm avec une membrane en tissu refroidi par ferrofluid. Le système d'aimant est basé sur la technologie Neodymium.
- Puissance nominale (RMS/Prog) = 60/160 W
- Bande passante maximale = 2000-22000 Hz
- Fréquence résonance fs = 1350 Hz
- Impédance nominale R = 4 Ohm
- Rendement SPL = 93 dB (2,83V; 1m)
- Résistance au courant continu Re = 2,9 Ohm
- Facteur de force BL = 1,7 N/A
- Surface effective de la membrane Sd = 6,8 cm2
- Masse déplacée, charge de l'air incluse mms = 0,27 g
- Facteur q combiné à l'air libre Qts = 1,26 (Qms=2,8, Qes=2,3)
- Diamètre bobine = 25 mm
- Diamètre de montage d = 45 mm
- Diamètre/Dimensions total d = 70 mm
- Profondeur de montage (sans fraisage) t = 32 mm
Fiche technique PDF
|
|
HT 250 F/4
Article Nš.: A-HT250F-4 EUR 28,00
Tweeter à calotte 25 mm avec une membrane en tissu refroidi par ferrofluid.
- Puissance nominale (RMS/Prog) = 80/200 W
- Bande passante maximale = 2000-30000 Hz
- Fréquence résonance fs = 1100 Hz
- Impédance nominale R = 4 Ohm
- Rendement SPL = 92 dB (2,83V; 1m)
- Résistance au courant continu Re = 3 Ohm
- Facteur de force BL = 2,1 N/A
- Surface effective de la membrane Sd = 6,8 cm2
- Masse déplacée, charge de l'air incluse mms = 0,33 g
- Facteur q combiné à l'air libre Qts = 1,04 (Qms=3,4, Qes=1,5)
- Diamètre bobine = 25 mm
- Diamètre de montage d = 70 mm
- Diamètre/Dimensions total d = 104 mm
- Profondeur de montage (sans fraisage) t = 31 mm
Fiche technique PDF
|
|
HT 270 VF/6
Article Nš.: A-HT270VF-6 EUR 42,00
Tweeter à calotte 26 mm avec une membrane en tissu refroidi par ferrofluid.
- Puissance nominale (RMS/Prog) = 100/225 W
- Bande passante maximale = 1500-30000 Hz
- Fréquence résonance fs = 650 Hz
- Impédance nominale R = 6 Ohm
- Rendement SPL = 90 dB (2,83V; 1m)
- Résistance au courant continu Re = 4,6 Ohm
- Facteur de force BL = 2,7 N/A
- Surface effective de la membrane Sd = 7,1 cm2
- Masse déplacée, charge de l'air incluse mms = 0,3 g
- Volume équivalent Vas = 0,014 l
- Facteur q combiné à l'air libre Qts = 0,43 (Qms=0,95, Qes=0,77)
- Diamètre bobine = 26 mm
- Diamètre de montage d = 75 mm
- Diamètre/Dimensions total d = 104,2 mm
- Profondeur de montage (sans fraisage) t = 44 mm
Fiche technique PDF
|
|
HT 300 VF/6
Article Nš.: A-HT300VF-6 EUR 49,90
Tweeter à calotte 25 mm avec une membrane en matériel de haute qualité refroidi par ferrofluid.
- Puissance nominale (RMS/Prog) = 225/450 W
- Bande passante maximale = 1500-30000 Hz
- Fréquence résonance fs = 850 Hz
- Impédance nominale R = 6 Ohm
- Rendement SPL = 90 dB (2,83V; 1m)
- Résistance au courant continu Re = 4,6 Ohm
- Facteur de force BL = 3,3 N/A
- Surface effective de la membrane Sd = 7,1 cm2
- Masse déplacée, charge de l'air incluse mms = 0,3 g
- Volume équivalent Vas = 0,014 l
- Facteur q combiné à l'air libre Qts = 0,41 (Qms=0,87, Qes=0,78)
- Diamètre bobine = 25 mm
- Diamètre de montage d = 73,5 mm
- Diamètre/Dimensions total d = 104,2 mm
- Profondeur de montage (sans fraisage) t = 44 mm
Fiche technique PDF
|
|
XD 200 F/4
Article Nš.: A-XD200F-4 EUR 38,00
Tweeter de 19 mm avec une membrane en matériel de haute qualité.
- Puissance nominale (RMS/Prog) = 200/450 W
- Bande passante maximale = 2000-30000 Hz
- Fréquence résonance fs = 800 Hz
- Impédance nominale R = 4 Ohm
- Rendement SPL = 88 dB (2,83V; 1m)
- Résistance au courant continu Re = 2,9 Ohm
- Facteur de force BL = 2 N/A
- Inductance de la bobine L = 0,017 mH
- Surface effective de la membrane Sd = 3,8 cm2
- Masse déplacée, charge de l'air incluse mms = 0,2 g
- Facteur q combiné à l'air libre Qts = 0,68 (Qms=2,48, Qes=0,94)
- Diamètre bobine = 19 mm
- Diamètre de montage d = 70 mm
- Diamètre/Dimensions total d = 94 mm
- Profondeur de montage (sans fraisage) t = 23,5 mm
Fiche technique PDF
|
|
XD 270 F/4
Article Nš.: A-XD270F-4 EUR 38,00
Tweeter à calotte 25 mm avec une membrane en tissu refroidi par ferrofluid.
- Puissance nominale (RMS/Prog) = 140/400 W
- Bande passante maximale = 1500-40000 Hz
- Fréquence résonance fs = 650 Hz
- Impédance nominale R = 4 Ohm
- Rendement SPL = 90,5 dB (2,83V; 1m)
- Résistance au courant continu Re = 2,75 Ohm
- Facteur de force BL = 2,2 N/A
- Surface effective de la membrane Sd = 7 cm2
- Masse déplacée, charge de l'air incluse mms = 0,42 g
- Facteur q combiné à l'air libre Qts = 0,67 (Qms=4,32, Qes=0,79)
- Diamètre bobine = 25 mm
- Diamètre de montage d = 74 mm
- Diamètre/Dimensions total d = 104,2 mm
- Profondeur de montage (sans fraisage) t = 32 mm
Fiche technique PDF
|
|
XT 200 K/4
Article Nš.: A-XT200K EUR 54,00
Tweeter de 19 mm avec une membrane en matériel de haute qualité.
- Puissance nominale (RMS/Prog) = 80/200 W
- Bande passante maximale = 2000-50000 Hz
- Fréquence résonance fs = 690 Hz
- Impédance nominale R = 4 Ohm
- Rendement SPL = 89 dB (2,83V; 1m)
- Résistance au courant continu Re = 2,9 Ohm
- Facteur de force BL = 1,7 N/A
- Inductance de la bobine L = 0,012 mH
- Surface effective de la membrane Sd = 4,55 cm2
- Masse déplacée, charge de l'air incluse mms = 0,2 g
- Facteur q combiné à l'air libre Qts = 0,61 (Qms=2,39, Qes=0,82)
- Diamètre bobine = 19 mm
- Diamètre de montage d = 64 mm
- Diamètre/Dimensions total d = 94 mm
- Profondeur de montage (sans fraisage) t = 40 mm
Fiche technique PDF
|
|
XT 300 K/4
Article Nš.: A-XT300K-4 EUR 58,00
Tweeter de 25 mm avec une membrane en matériel de haute qualité.
- Puissance nominale (RMS/Prog) = 140/400 W
- Bande passante maximale = 1500-40000 Hz
- Fréquence résonance fs = 500 Hz
- Impédance nominale R = 4 Ohm
- Rendement SPL = 88,5 dB (2,83V; 1m)
- Résistance au courant continu Re = 3 Ohm
- Facteur de force BL = 2,5 N/A
- Surface effective de la membrane Sd = 6 cm2
- Masse déplacée, charge de l'air incluse mms = 0,3 g
- Facteur q combiné à l'air libre Qts = 0,38 (Qms=2,5, Qes=0,45)
- Diamètre bobine = 25 mm
- Diamètre de montage d = 74 mm
- Diamètre/Dimensions total d = 104 mm
- Profondeur de montage (sans fraisage) t = 48 mm
Fiche technique PDF
|
|
XT 300 KS/4
Article Nš.: A-XT300KS-4 EUR 59,00
Tweeter de 25 mm avec une membrane en matériel de haute qualité.
- Puissance nominale (RMS/Prog) = 140/400 W
- Bande passante maximale = 1500-40000 Hz
- Fréquence résonance fs = 500 Hz
- Impédance nominale R = 4 Ohm
- Rendement SPL = 87,5 dB (2,83V; 1m)
- Résistance au courant continu Re = 3 Ohm
- Facteur de force BL = 2,2 N/A
- Surface effective de la membrane Sd = 6 cm2
- Masse déplacée, charge de l'air incluse mms = 0,3 g
- Volume équivalent Vas = 0,017 l
- Facteur q combiné à l'air libre Qts = 0,38 (Qms=2,5, Qes=0,45)
- Diamètre bobine = 25 mm
- Diamètre de montage d = 72 mm
- Diamètre/Dimensions total d = 104,2 mm
- Profondeur de montage (sans fraisage) t = 51 mm
Fiche technique PDF
|
|
XT 300 V/4
Article Nš.: A-XT300V-4 EUR 128,00
Tweeter de 25 mm avec une membrane en matériel de haute qualité.
- Puissance nominale (RMS/Prog) = 140/400 W
- Bande passante maximale = 1500-40000 Hz
- Fréquence résonance fs = 500 Hz
- Impédance nominale R = 4 Ohm
- Rendement SPL = 88,5 dB (2,83V; 1m)
- Résistance au courant continu Re = 3 Ohm
- Facteur de force BL = 2,5 N/A
- Surface effective de la membrane Sd = 6 cm2
- Masse déplacée, charge de l'air incluse mms = 0,3 g
- Volume équivalent Vas = 0,017 l
- Facteur q combiné à l'air libre Qts = 0,38 (Qms=2,5, Qes=0,45)
- Diamètre bobine = 25 mm
- Diamètre de montage d = 75 mm
- Diamètre/Dimensions total d = 104,2 mm
- Profondeur de montage (sans fraisage) t = 46 mm
Fiche technique PDF
|
|
XT 300 VS/4
Article Nš.: A-XT300VS-4 EUR 136,00
Tweeter de 25 mm avec une membrane en matériel de haute qualité.
- Puissance nominale (RMS/Prog) = 140/400 W
- Bande passante maximale = 1500-40000 Hz
- Fréquence résonance fs = 500 Hz
- Impédance nominale R = 4 Ohm
- Rendement SPL = 87,5 dB (2,83V; 1m)
- Résistance au courant continu Re = 3 Ohm
- Facteur de force BL = 2,2 N/A
- Surface effective de la membrane Sd = 6 cm2
- Masse déplacée, charge de l'air incluse mms = 0,3 g
- Volume équivalent Vas = 0,017 l
- Facteur q combiné à l'air libre Qts = 0,38 (Qms=2,5, Qes=0,45)
- Diamètre bobine = 25 mm
- Diamètre de montage d = 72 mm
- Diamètre/Dimensions total d = 104,2 mm
- Profondeur de montage (sans fraisage) t = 51 mm
Fiche technique PDF
|
|
XT 300HV-Neo/4
Article Nš.: A-XT300HVNeo4 EUR 119,00
Tweeter de 25 mm avec une membrane en matériel de haute qualité. Le système d'aimant est basé sur la technologie Neodymium.
- Puissance nominale (RMS/Prog) = 60/160 W
- Bande passante maximale = 1000-30000 Hz
- Fréquence résonance fs = 850 Hz
- Impédance nominale R = 4 Ohm
- Rendement SPL = 91 dB (2,83V; 1m)
- Résistance au courant continu Re = 3,1 Ohm
- Facteur de force BL = 1,7 N/A
- Inductance de la bobine L = 0,04 mH
- Surface effective de la membrane Sd = 6 cm2
- Masse déplacée, charge de l'air incluse mms = 0,3 g
- Facteur q combiné à l'air libre Qts = 0,92 (Qms=6, Qes=1,09)
- Diamètre bobine = 25 mm
- Diamètre de montage d = 72 mm
- Diamètre/Dimensions total d = 104 mm
- Profondeur de montage (sans fraisage) t = 38 mm
Fiche technique PDF
|
|
|
|
Caisson recommandé 1:
caisson fermé 0,73 litres
à partir de 177/112 Hz (-3dB/-8dB)
Caisson recommandé 2:
caisson basse-reflex 2,3 litres
avec HP35 évent 11 cm
à partir de 94/73 Hz (-3dB/-8dB).
|
PLM 11 225/5
Article Nš.: A-PLM11-225-8 EUR 85,00
Médium de 11 cm avec une membrane en matériel de haute qualité.
- Puissance nominale (RMS/Prog) = 80/140 W
- Bande passante maximale = 200-4000 Hz
- Fréquence résonance fs = 73 Hz
- Impédance nominale R = 8 Ohm
- Rendement SPL = 88 dB (2,83V; 1m)
- Résistance au courant continu Re = 5,9 Ohm
- Facteur de force BL = 5,9 N/A
- Inductance de la bobine L = 0,38 mH
- Surface effective de la membrane Sd = 58 cm2
- Masse déplacée, charge de l'air incluse mms = 5,3 g
- Volume équivalent Vas = 4,25 l
- Facteur q combiné à l'air libre Qts = 0,33 (Qms=1,65, Qes=0,41)
- Diamètre bobine = 25 mm
- Diamètre de montage d = 100 mm
- Diamètre/Dimensions total d = 125,2 mm
- Profondeur de montage (sans fraisage) t = 59,1 mm
Fiche technique PDF
|
|
|
|
Caisson recommandé 1:
caisson fermé 1,9 litres
à partir de 116/73 Hz (-3dB/-8dB)
Caisson recommandé 2:
caisson basse-reflex 7,9 litres
avec HP50 évent 16 cm
à partir de 54/45 Hz (-3dB/-8dB).
|
PWL 11 125/8
Article Nš.: A-PWL11-125-8 sur demande (_)
Médium de 11 cm avec une membrane en papier. Le chassis est fabriqué par injection.
- Puissance nominale (RMS/Prog) = 40/80 W
- Bande passante maximale = 70-5000 Hz
- Fréquence résonance fs = 69 Hz
- Impédance nominale R = 8 Ohm
- Rendement SPL = 85 dB (2,83V; 1m)
- Résistance au courant continu Re = 5,6 Ohm
- Facteur de force BL = 4,9 N/A
- Inductance de la bobine L = 0,61 mH
- Surface effective de la membrane Sd = 58 cm2
- Masse déplacée, charge de l'air incluse mms = 5,9 g
- Volume équivalent Vas = 4,25 l
- Facteur q combiné à l'air libre Qts = 0,47 (Qms=2,2, Qes=0,6)
- Diamètre bobine = 25 mm
- Diamètre de montage d = 101 mm
- Diamètre/Dimensions total d = 125,2 mm
- Profondeur de montage (sans fraisage) t = 59,1 mm
Fiche technique PDF
|
Caisson recommandé 1:
caisson fermé 2,8 litres
à partir de 103/65 Hz (-3dB/-8dB)
Caisson recommandé 2:
caisson basse-reflex 9,3 litres
avec HP50 évent 18 cm
à partir de 54/42 Hz (-3dB/-8dB).
|
PWL 14 232/8
Article Nš.: A-PWL14-232-8 sur demande (_)
Médium de 13 cm avec une membrane en papier. Le chassis est fabriqué par injection.
- Puissance nominale (RMS/Prog) = 50/140 W
- Bande passante maximale = 45-5000 Hz
- Fréquence résonance fs = 45 Hz
- Impédance nominale R = 8 Ohm
- Rendement SPL = 87 dB (2,83V; 1m)
- Résistance au courant continu Re = 5,8 Ohm
- Facteur de force BL = 5,5 N/A
- Inductance de la bobine L = 0,49 mH
- Surface effective de la membrane Sd = 80 cm2
- Masse déplacée, charge de l'air incluse mms = 8 g
- Volume équivalent Vas = 14 l
- Facteur q combiné à l'air libre Qts = 0,35 (Qms=1,75, Qes=0,44)
- Diamètre bobine = 32 mm
- Diamètre de montage d = 115 mm
- Diamètre/Dimensions total d = 149 mm
- Profondeur de montage (sans fraisage) t = 69,8 mm
Fiche technique PDF
|
Caisson recommandé 1:
caisson fermé 5,5 litres
à partir de 107/67 Hz (-3dB/-8dB)
Caisson recommandé 2:
caisson basse-reflex 19 litres
avec HP70 évent 14 cm
à partir de 55/44 Hz (-3dB/-8dB).
|
17 WN 225/8
Article Nš.: A-17WN225-8 EUR 73,00
Boomer de 16 cm avec une membrane en papier.
- Puissance nominale (RMS/Prog) = 60/90 W
- Bande passante maximale = 50-4000 Hz
- Fréquence résonance fs = 48 Hz
- Impédance nominale R = 8 Ohm
- Rendement SPL = 91 dB (2,83V; 1m)
- Résistance au courant continu Re = 5,5 Ohm
- Facteur de force BL = 6,7 N/A
- Inductance de la bobine L = 0,8 mH
- Surface effective de la membrane Sd = 143 cm2
- Masse déplacée, charge de l'air incluse mms = 11 g
- Volume équivalent Vas = 26 l
- Facteur q combiné à l'air libre Qts = 0,36 (Qms=2,4, Qes=0,42)
- Diamètre bobine = 25 mm
- Diamètre de montage d = 146 mm
- Diamètre/Dimensions total d = 170 mm
- Profondeur de montage (sans fraisage) t = 76 mm
Fiche technique PDF
|
Caisson recommandé 1:
caisson fermé 4,7 litres
à partir de 89/56 Hz (-3dB/-8dB)
Caisson recommandé 2:
caisson basse-reflex 16 litres
avec HP50 évent 13 cm
à partir de 47/37 Hz (-3dB/-8dB).
|
PLW 18 340/8
Article Nš.: A-PLW18-340-8  - pas livrable
Boomer de 16 cm avec une membrane en papier. Le chassis est fabriqué par injection.
- Puissance nominale (RMS/Prog) = 100/300 W
- Bande passante maximale = 40-4000 Hz
- Fréquence résonance fs = 39 Hz
- Impédance nominale R = 8 Ohm
- Rendement SPL = 87 dB (2,83V; 1m)
- Résistance au courant continu Re = 5,8 Ohm
- Facteur de force BL = 7,7 N/A
- Inductance de la bobine L = 0,85 mH
- Surface effective de la membrane Sd = 132 cm2
- Masse déplacée, charge de l'air incluse mms = 17,5 g
- Volume équivalent Vas = 24 l
- Facteur q combiné à l'air libre Qts = 0,35 (Qms=2,42, Qes=0,41)
- Diamètre bobine = 40 mm
- Diamètre de montage d = 145 mm
- Diamètre/Dimensions total d = 181 mm
- Profondeur de montage (sans fraisage) t = 84 mm
Fiche technique PDF
|
Caisson recommandé 1:
caisson fermé 14,5 litres
à partir de 74/47 Hz (-3dB/-8dB)
Caisson recommandé 2:
caisson basse-reflex 43 litres
avec HP100 évent 31 cm
à partir de 41/32 Hz (-3dB/-8dB).
|
21 WN 340/8
Article Nš.: A-21WN340-8 EUR 93,00
Boomer de 20 cm avec une membrane en papier. Le chassis est fabriqué par injection.
- Puissance nominale (RMS/Prog) = 80/120 W
- Bande passante maximale = 25-3000 Hz
- Fréquence résonance fs = 28 Hz
- Impédance nominale R = 8 Ohm
- Rendement SPL = 90 dB (2,83V; 1m)
- Résistance au courant continu Re = 5,5 Ohm
- Facteur de force BL = 8,2 N/A
- Inductance de la bobine L = 1 mH
- Surface effective de la membrane Sd = 235 cm2
- Masse déplacée, charge de l'air incluse mms = 23 g
- Volume équivalent Vas = 105 l
- Facteur q combiné à l'air libre Qts = 0,3 (Qms=1,97, Qes=0,35)
- Diamètre bobine = 40 mm
- Diamètre de montage d = 187 mm
- Diamètre/Dimensions total d = 216 mm
- Profondeur de montage (sans fraisage) t = 87 mm
Fiche technique PDF
|
Caisson recommandé 1:
caisson fermé 21 litres
à partir de 38/24 Hz (-3dB/-8dB)
Caisson recommandé 2:
caisson basse-reflex 76 litres
avec HP70 évent 32 cm
à partir de 19/15 Hz (-3dB/-8dB).
|
26 WA 550/4
Article Nš.: A-26WA550-4 EUR 197,00
Boomer de 25 cm avec une membrane en aluminium.
- Puissance nominale (RMS/Prog) = 150/350 W
- Bande passante maximale = 20-1000 Hz
- Fréquence résonance fs = 18,5 Hz
- Impédance nominale R = 4 Ohm
- Rendement SPL = 83,5 dB (2,83V; 1m)
- Résistance au courant continu Re = 3,5 Ohm
- Facteur de force BL = 12,2 N/A
- Inductance de la bobine L = 1,43 mH
- Surface effective de la membrane Sd = 346 cm2
- Masse déplacée, charge de l'air incluse mms = 129 g
- Volume équivalent Vas = 80 l
- Facteur q combiné à l'air libre Qts = 0,37 (Qms=3,37, Qes=0,42)
- Diamètre bobine = 50 mm
- Diamètre de montage d = 232 mm
- Diamètre/Dimensions total d = 272 mm
- Profondeur de montage (sans fraisage) t = 130 mm
Fiche technique PDF
|
|
|
|
|
|
17CN225-XT/8
Article Nš.: A-17CN225-8-xt EUR 193,00
.
- Bande passante maximale = 40-4000, 2000-20000 Hz
- Fréquence résonance fs = 48 Hz
- Impédance nominale R = 8 Ohm
- Rendement SPL = 89, 90 dB (2,83V; 1m)
- Résistance au courant continu Re = 5,5 Ohm
- Volume équivalent Vas = 26 l
- Facteur q combiné à l'air libre Qts = 0,36 (Qms=2,4, Qes=0,42)
Fiche technique PDF
|
Les calculs de caissons prennent en compte
la résistance du câblage de 0,3 Ohm. Quand nous n'avons pas- ou ne
connaisons pas de résultats de mesures, nous utilisons les données
du constructeur. Dans ces cas, nous ne pouvons pas offrir de
garantie pour l'exactitude de ces valeurs.
