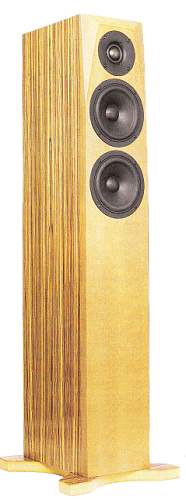

WaveMon 152-2.5   L'enceinte en colonne de Hobby HiFi 6/2015

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 89 dB
  • Dimensions (HxLxP): 1050 x 174 x 280 mm
  • Réponse en fréquence (-8dB): 38 - 30000 Hz
  • Fréquence(s) de coupure: 700, 2000 Hz
  • Principe: bassréflex

WaveMon 152-2.5 est une enceinte colonne qui utilise des haut-parleurs Wavecor: le haut-parleur d'aigus Wavecor TW030WA09 et deux haut-parleurs de basses-médiums Wavecor WF152BD06. L'enceinte a été développée par Bernd Timmermanns.

Le filtre est composé d'un passe-haut du troisième ordre (18 dB/octave) et d'un passe-bas du deuxième ordre (12 dB/octave), qui commande les basses et d'un passe-bas du troisième ordre (18 dB/octave), qui commande le haut-parleur médium.

La plage de fréquences de l'enceinte est stable entre 60 Hz et 20 000 Hz. La réponse du spectre (graphique en cascade) est exemplaire, sans aucune résonance dérangeante. Les distortions non-linéaires à 90dB (1m) sont, à partir de 100 Hz, pratiquement toutes en dessous de 0,5%.

Notre kit se compose de

  • Tweeter à dôme en soie Wavecor TW030WA09, 4 Ohm
  • 2x Grave-médium Wavecor WF152BD06 à saladier moulé, 8 Ohm
  • Évent bass-reflex BR25.50, noir
  • Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Audaphon matériau d amortissement autocollant Damping 10, 970 x 470 mm
  • Bornier PK31 plaquée or (la paire, 1 rouge + 1 noire)
  • 3m Câble haut-parleur 2x2,5 mm2, translucide
  • Vis Pan 4x20 noir, empreinte cruciforme, 4 pièces
  • Vis à bois à tête cylindrique 4x25 mm, noire, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.
  • Condensateur Audaphon Superior (MKP) 1,5 μF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 5,6 μF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 15 μF / 400 Vdc
  • Condensateur électrolytique à film lisse, 8,2 μF / 70 VDC
  • Condensateur électrolytique à film lisse, 10 μF / 70 VDC
  • Condensateur électrolytique à film lisse, 22uF / 70 VDC
  • Condensateur électrolytique à film lisse, 33uF / 70 VDC
  • Condensateur électrolytique à film lisse, 100uF / 50 VDC
  • Bobine à air Mundorf L140 0,47 mH/0,19 Ohm
  • Bobine à air Mundorf L140 0,82 mH/0,26 Ohm
  • Bobine à air 0,7 mm, 0,33 mH/0,48 Ohm
  • Bobine à air 0,7 mm 22 mH/5,61 Ohm
  • Bobine à noyau en M Audaphon M12 3,3 mH/0,27 0hm
  • Résistance oxyde de métal, 10W 2,2 Ohm (rouge-rouge-or)
  • 3x Résistances oxyde de métal, 5W 2,2 Ohm (rouge-rouge-or)

Composants sans ébénisterie, prix par unité   EUR 700,00 hors TVA: € 588.24 / $ 635.29

Kit avec filtre haut de gamme

Kit avec composants High End sans ébénisterie, prix par unité   sur demande

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance à l'aide d'un circuit branché en parallèle du filtre de l'enceinte. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 12,50 hors TVA: € 10.50 / $ 11.34

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 159x127mm, étamé, prix à l´unité:   EUR 5,90 hors TVA: € 4.96 / $ 5.35
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
