elektronische Frequenzweichen von img (active crossover)

MCX-200 Elektronische Stereo-Frequenzweiche

MCX-200
Elektronische Frequenzweiche für Subwoofer/Satelliten, mit
- zwei Eingängen (links/rechts)
- zwei Satellitenausgänge (links/rechts),
- zwei Subwooferausgänge (links/rechts) und
- ein zusätzlicher Mono-Subwooferausgang, falls Sie nur einen Subwoofer anschließen.

Alle Ein-/Ausgänge sind 6,3 mm Klinke.

Verschaltungshinweis:
Die aktive Weiche ist vor den Endverstärker einzubauen; ihre Ausgänge gehen also auf den Eingang der Endstufe.

Einstellbar ist:
Die Trennfrequenz 60-500 Hz
Jeweils der Pegel der Subwoofer und der Satelliten (separat)
Die Phase des Subwoofers (umschaltbar)

Die technischen Daten:

Frequenzbereich: 10 - 30 000 Hz, -0,5 dB
Trennfrequenz: 60-500 Hz, einstellbar, 12 dB/Okt.
Hochpassfilter (Subsonicfilter): 15 Hz, 12 dB/Okt.
Klirrfaktor: < 0,03%
2 Eingänge: 6,3 mm Klinke max. 6 V/56 kOhm
5 Ausgänge: 6,3 mm Klinke max. 6 V/100 Ohm, +/- 10dB
Störabstand: > 80 dB
Stromversorgung: 230 V AC, 50Hz, 5 VA
zuläss. Einsatztemperatur: 0-40 Grad C
Abmessungen (BxHxT): 482x44,5x185, 1HE
Gewicht: 2 kg

MCX-200, Preis auf Anfrage (_)

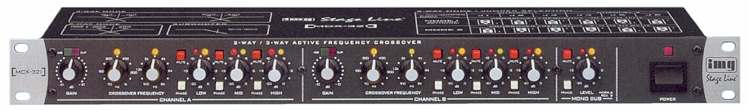

MCX-321 Elektronische 3-Wege (2-Wege) Stereo Weiche

MCX-321
Elektronische Frequenzweiche für Subwoofer/Satelliten, mit
- zwei Eingängen (links/rechts)
- 3 x 2 Stereoausgängen (links/rechts),
- ein zusätzlicher Mono-Subwooferausgang, falls Sie einen Subwoofer anschließen.

Die 2 XLR-Eingänge (Buchsen=Female) und 7 XLR-Ausgänge (Stecker=Male).

Verschaltungshinweis:
Die aktive Weiche ist vor den Endverstärker einzubauen; ihre Ausgänge gehen also auf den Eingang der Endstufe.

Einstellbar ist:
der Eingangspegel (Eingangslautstärke)
der Ausgangspegel (Ausgangslautstärke) für alle 7 Ausgänge: Subwoofer und 3 Kanäle Stereo
Die 1. Trennfrequenz 70-1000 Hz und die 2. Trennfrequenz 910-8000 Hz jeweils für links/rechts.
Jeweils der Pegel der Subwoofer und der Satelliten (separat)

Die Lautstärke des Mono-Subwoofers, seine Phase, und die Trennfrequenz 80 oder 120 Hz (umschaltbar).

Die technischen Daten:

Frequenzbereich: 10 - 30 000 Hz, -0,5 dB
Trennfrequenzen: 70-1000 Hz und 910-8000 Hz, 12 dB/Okt.
Trennfrequenz: Mono-Subwoofer 80 oder 120 Hz, 24 dB/Okt.
Klirrfaktor: < 0,1%
2 Eingänge: XLR max. 1 V/20 kOhm +/-10dB
7 Ausgänge: XLR max. 1 V/600 Ohm, max. 7 V
Störabstand: 80 dB
Stromversorgung: 230 V AC, 50Hz, 11 VA
zuläss. Einsatztemperatur: 0-40 Grad C
Abmessungen (BxHxT): 482x44,5x150, 1HE
Gewicht: 2,7 kg

MCX-321, Preis - nicht lieferbar
