Thiel & Partner: Accuton-Lautsprecher

Der einzigartige elektro-chemische Produktionsprozess sorgt für eine sehr dünne, formstabile Membran aus Al₂O₃ (Aluminiumoxid), das sich in einem Kristallgitter anordnet, das eine hohe interne Dämpfung aufweist, was für ein derart hartes Material ungewöhnlich, für den Lautsprecher aber gerade wichtig ist. Da die Fertigung durch Aufoxidation von Aluminium zur porösen Aluminiumoxidmembran geschieht, ist die Membran nahezu ideal:

• Sie ist sehr steif, da Al₂O₃ hart ist.
• Sie ist resonanzarm, da die eingeschlossene Luft (die Poren) dämpfend wirken.
• Das Verhältnis von Steifheit und Gewicht ist nahezu unübertroffen.
• Die interne Schallgeschwindigkeit ist sehr hoch und sorgt dafür, dass die Lautsprechermembran sehr spät aufbricht.
• Die konkave Form der Membran führt zur optimalen gleichmäßigen Energieverteilung.
• Diese Eigenschaften führen zu geringer Klangverfärbung und zu geringen nichtlinearen Verzerrungen.

Neben Aluminiumoxid-Membranen stellt Thiel und Partner auch Membranen aus Aluminium (Passivmembranen) aus Diamant oder aus Sandwich-Konstruktionen (Tieftöner der S-Reihe) her.

Diamant-Membranen sind nur in Fertiglautsprecher erhältlich.

Hochtöner

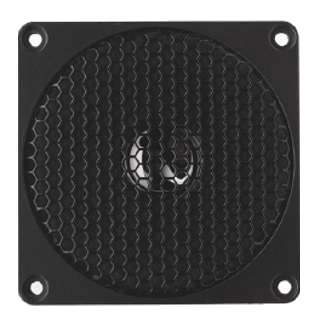

großes Bild aufblenden	BD20-6-031       Best.-Nr.: T-bd20-6-031       auf Anfrage 20 mm Hochtöner mit Diamant-Membran. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld. Belastbarkeit (Nenn/Musik) = 120 W Frequenzbereich = 2500-80000 Hz Resonanzfrequenz fs = 950 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 89 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,2 Ohm Kraftfaktor BL = 3,21 N/A Schwingspuleninduktivität L = 0,01 mH Effektive Membranfläche Sd = 3,46 cm2 Bewegte Masse incl. Luftlast mms = 0,19 g Freiluftgesamtgüte Qts = 0,31 (Qms=0,54, Qes=0,71) Durchmesser der Schwingspule = 19,4 mm Einbaudurchmesser d = 64 mm Aussendurchmesser d = 82 mm Einbautiefe (nicht eingefräst) t = 57 mm Gewicht m = 0,38 kg zum PDF-Datenblatt

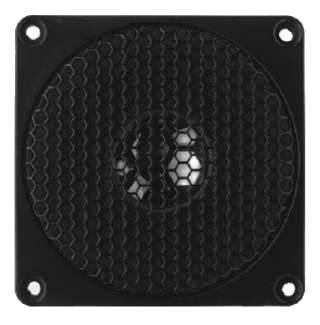

großes Bild aufblenden	BD25-6-034       Best.-Nr.: T-bd25-6-034       auf Anfrage 25 mm Hochtöner mit Diamant-Membran. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld. Belastbarkeit (Nenn/Musik) = 120 W Frequenzbereich = 2000-60000 Hz Resonanzfrequenz fs = 1189 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 91 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,3 Ohm Kraftfaktor BL = 2,61 N/A Schwingspuleninduktivität L = 0,02 mH Effektive Membranfläche Sd = 6,38 cm2 Bewegte Masse incl. Luftlast mms = 0,25 g Freiluftgesamtgüte Qts = 1,01 (Qms=2,30, Qes=1,79) Durchmesser der Schwingspule = 16,4 mm Einbaudurchmesser d = 64 mm Aussendurchmesser d = 82 mm Einbautiefe (nicht eingefräst) t = 57 mm Gewicht m = 0,38 kg zum PDF-Datenblatt

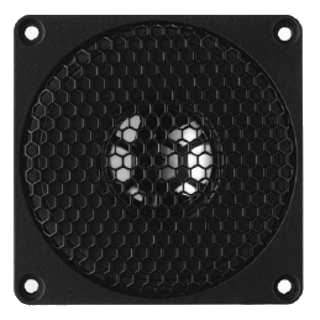

großes Bild aufblenden	BD30-6-036       Best.-Nr.: T-bd30-6-036       auf Anfrage 30 mm Hochtöner mit Diamant-Membran. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld. Belastbarkeit (Nenn/Musik) = 120 W Frequenzbereich = 1800-50000 Hz Resonanzfrequenz fs = 908 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 92 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,0 Ohm Kraftfaktor BL = 3,75 N/A Schwingspuleninduktivität L = 0,03 mH Effektive Membranfläche Sd = 8,55 cm2 Bewegte Masse incl. Luftlast mms = 0,43 g Freiluftgesamtgüte Qts = 0,69 (Qms=2,01, Qes=1,04) Durchmesser der Schwingspule = 19,4 mm Einbaudurchmesser d = 64 mm Aussendurchmesser d = 82 mm Einbautiefe (nicht eingefräst) t = 57 mm Gewicht m = 0,44 kg zum PDF-Datenblatt

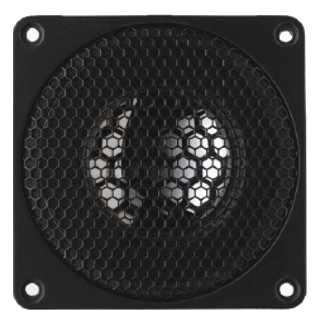

großes Bild aufblenden	BD50-6-039       Best.-Nr.: T-bd50-6-039       auf Anfrage 50 mm Hochtöner mit Diamant-Membran. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld. Belastbarkeit (Nenn/Musik) = 120 W Frequenzbereich = 800-30000 Hz Resonanzfrequenz fs = 290 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 93 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,8 Ohm Kraftfaktor BL = 5,64 N/A Schwingspuleninduktivität L = 0,04 mH Effektive Membranfläche Sd = 23,8 cm2 Bewegte Masse incl. Luftlast mms = 1,71 g Freiluftgesamtgüte Qts = 0,46 (Qms=2,27, Qes=0,57) Durchmesser der Schwingspule = 30,5 mm Einbaudurchmesser d = 88 mm Aussendurchmesser d = 106 mm Einbautiefe (nicht eingefräst) t = 67,5 mm Gewicht m = 0,88 kg zum PDF-Datenblatt

Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.
