Mesures pour Accutop

Mesures pour Accutop

Vous trouverez ici les mesures du kit Accutop

Les mesures sont effectuées avec le système de mesure Audiomatica Clio FW.

L'amplificateur de mesure est un Clio QC-Box 5, une unité de commande qui effectue de nombreuses tâches telles que la commande d'un laser, de tables tournantes, etc.

Le microphone de mesure utilisé est un Audiomatica Mic-01 calibré d'une longueur de 25 cm.

Réponse en fréquence de Accutop

Mesures pour Accutop, Réponse en fréquence de Accutop

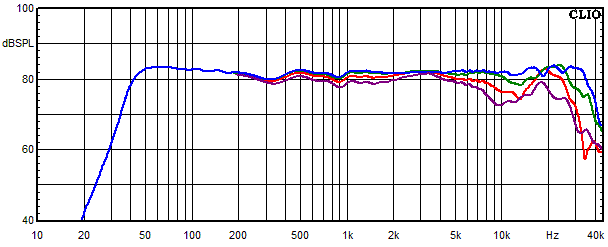

Réponse en fréquence mesurée sous les angles de 0°, 15°, 30° et 45°

Mesures pour Accutop, Réponse en fréquence mesurée sous les angles de 0°, 15°, 30° et 45°
  • bleu = 0°
  • vert = 15°
  • rouge = 30°
  • violet = 45°

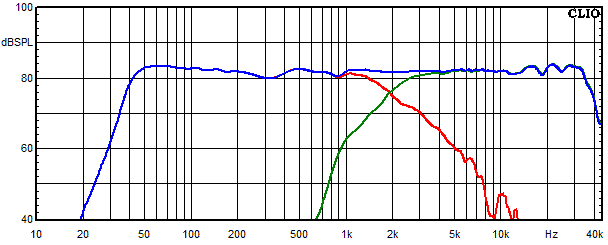

Réponse en fréquence des différents voies

Mesures pour Accutop, Réponse en fréquence des différents voies
  • bleu = somme du tweeter et du woofer mesurée sur l'axe.
  • vert = response voie aiguë
  • rouge = response voie grave

Waterfall plots et sound decay (chute d'eau)

Mesures pour Accutop, Waterfall plots et sound decay (chute d'eau)

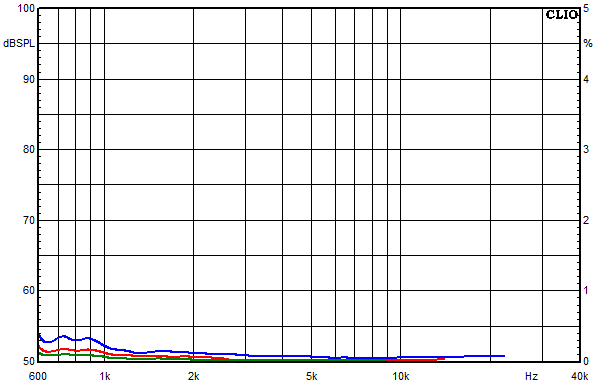

Facteur de distorsion sur la bande passante à une pression acoustique moyenne de 85 dB

Mesures pour Accutop, Facteur de distorsion sur la bande passante à une pression acoustique moyenne de 85 dB
  • bleu = k2
  • rouge = k3
  • vert = k5

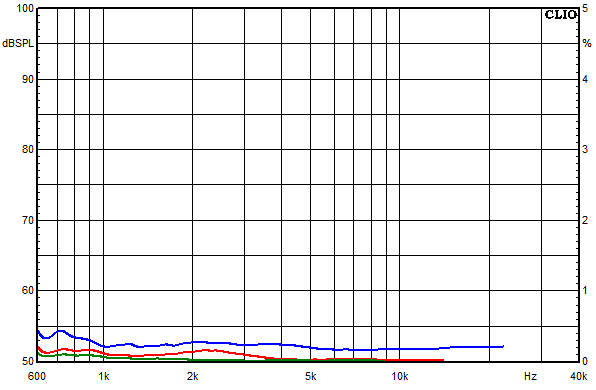

Facteur de distorsion sur la bande passante à une pression acoustique moyenne de 95 dB

Mesures pour Accutop, Facteur de distorsion sur la bande passante à une pression acoustique moyenne de 95 dB
  • bleu = k2
  • rouge = k3
  • vert = k5

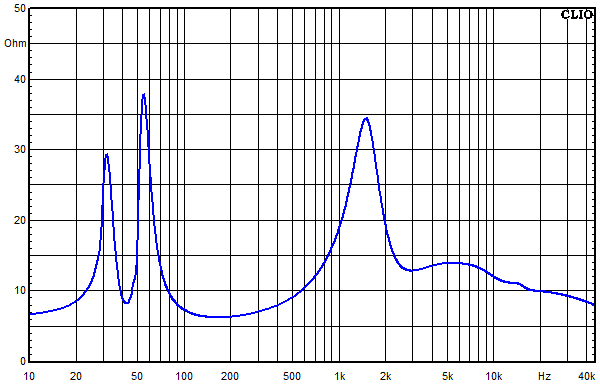

Impédance sur la bande passante

Mesures pour Accutop, Impédance sur la bande passante

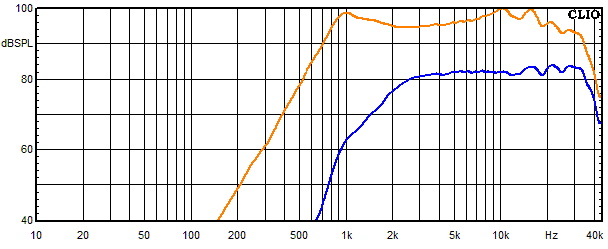

Réponse en fréquence du Tweeter

Mesures pour Accutop, Réponse en fréquence du Tweeter
  • bleu = avec passe-haut
  • orange = sans passe-haut

Réponse en fréquence du tweeter avec condensateur bypass

Mesures pour Accutop, Réponse en fréquence du tweeter avec condensateur bypass
  • bleu = avec passe-bas
  • orange = sans passe-bas

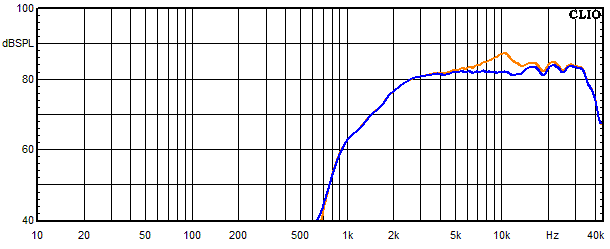

Réponse en fréquence du Tweeter circuit passe-bande 1

Mesures pour Accutop, Réponse en fréquence du Tweeter circuit passe-bande 1
  • bleu = avec circuit passe-bande
  • orange = sans circuit passe-bande

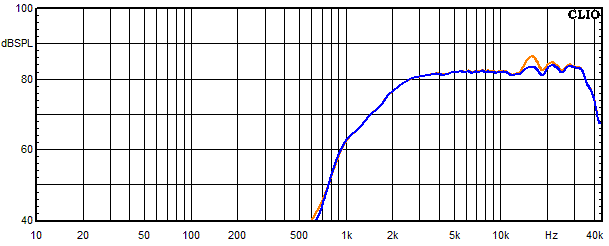

Réponse en fréquence du Tweeter circuit passe-bande 2

Mesures pour Accutop, Réponse en fréquence du Tweeter circuit passe-bande 2
  • bleu = avec circuit passe-bande
  • orange = sans circuit passe-bande

Réponse en fréquence du Boomer

Mesures pour Accutop, Réponse en fréquence du Boomer
  • bleu = avec passe-bas
  • orange = sans passe-bas

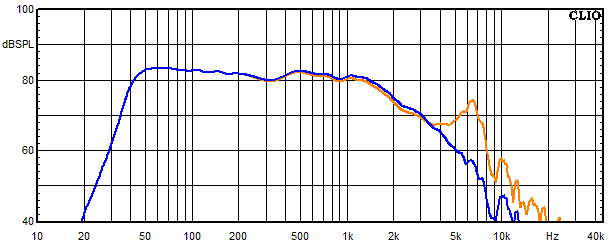

Réponse en fréquence du Boomer avec circuit passe-bande

Mesures pour Accutop, Réponse en fréquence du Boomer avec circuit passe-bande
  • bleu = avec circuit passe-bande
  • orange = sans circuit passe-bande
Pour répondre à vos questions et pour plus d'informations, veuillez nous appeler au +49 721 970 37 24.
