Anwendungen für den audaphon DSP-22

Audaphon DSP-22 lässt sich in vielen Anwendungen einsetzen. Nachfolgend zeigen wir gängige Anwendungen. Zur Vereinfachung wurden zweiadrige Cinchkabel als ein Strich dargestellt. Grün unterlegte Module übernehmen die Hauptfunktionalität in der genannten Aufgabe, gelb unterlegt Module übernehmen optionale Aufgaben, die also nicht genutzt werden müssen, aber eine Verbesserung des Klangs und eine Anpassung an die Raumakustik ermöglichen.


1) Verwendung im Stereobetrieb:
Die zwei Eingänge des DSP-22 werden an den linken und rechten Ausgang Ihres Vorverstärkers oder Ihrer Signalquelle angeschlossen. Die beiden Ausgänge des DSP-22 sind dann an den linken und rechten Eingang Ihrer Endstufe (Ihres Leistungsverstärkers) anzuschließen. Damit lässt sich jedes Boxenpaar an die Raumakustik anpassen.

2) Verwendung im Monobetrieb für einen Kanal:
In High-End-Anwendungen, bei denen Verstärker und Lautsprecherbox direkt beieinander stehen sollen, kann auch pro Kanal ein DSP-22 verwendet werden.

3) Verwendung zur Ansteuerung eines Subwoofers:
Soll ein Subwoofer an die Raumakustik angepasst werden, so werden die beiden Eingänge des DSP-22 an den linken und rechten Ausgang Ihres Vorverstärkers angeschlossen. Soll ein Subwoofer angesteuert werden oder sollen alle Subwoofer mit dem gleichen Signal angesteuert werden, so wird nur ein Ausgangskanal des DSP-22 (wählen Sie einen von beiden) an den oder die Endverstärker angeschlossen. In der Audaphon Cross-Control-Software wird das Feld Input auf "L+R" eingestellt, so dass das linke und rechte Signal addiert werden. Damit lassen sich Subwoofer bei einstellbarer Frequenz und Steilheit trennen und an Ihre Raumakustik anpassen.

4) Verwendung zur Ansteuerung mehrerer Subwoofers im Stereo-Betrieb:
Sollen mehrere Subwoofer angeschlossen werden, so kann es sinnvoll sein diese auch Stereo zu betreiben. Somit werden beide Eingänge des DSP-22 an die Signalquelle (den Vorverstärker) angeschlossen; die Ausgänge werden an die Stereo-Verstärker angeschlossen. So lassen sich Subwoofer im Stereobetrieb bei einstellbarer Frequenz und Steilheit trennen und an Ihre Raumakustik anpassen.

5) Verwendung als Frequenzweiche zur Ansteuerung von Satellit und Subwoofer:
Jeweils ein DSP-22 wird für einen Kanal verwendet. Vom DSP-22 wird also nur ein Eingang (beliebig) am Ausgang des Vorverstärkers angeschlossen. Am den Ausgängen des DSP-22 werden die Endverstärkerkanäle für den Satellit und für den Subwoofer angeschlossen. Damit lassen sich Subwoofer und Satellit an die Raumakustik anpassen. Außerdem kann eine perfekte Trennung zwischen beiden gewählt werden.

6) Verwendung als Frequenzweiche zur Ansteuerung eines 2-Wege-Lautsprechers:
Jeweils ein DSP-22 wird für einen Kanal verwendet. Vom DSP-22 wird also nur ein Eingang (beliebig) am Ausgang des Vorverstärkers angeschlossen. Am den Ausgängen des DSP-22 werden die Endverstärkerkanäle für den Hochtöner und die Tieftöner angeschlossen. Damit lassen sich Hoch- und Tieftöner aktiv ansteuern statt über eine passive Frequenzweiche. Außerdem kann eine perfekte Trennung zwischen beiden gewählt werden.

Wichtiger Hinweis: Diese Verwendung wird nur empfohlen, falls Schall-Meßwerkzeuge verfügbar sind. Die Korrektur des gesamten Frequenzgangs einer Lautsprecherbox nach Gehör ist sehr schwierig.

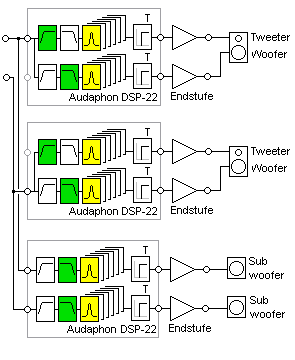

7) Verwendung als Frequenzweiche zur Ansteuerung eines 2-Wege-Lautsprechers mit Subwoofer:
Zwei DSP-22 werden wie unter Beispiel 6 genutzt.

Ein dritter DSP-22 wird für die Subwoofer verwendet. Es kann ein Subwoofer angeschlossen werden (wie in Beispiel 3) oder es können auch 2 Subwoofer in Stereo (wie in Beispiel 4) angeschlossen werden.

Die Subwoofer könnten auch in der Box integriert sein, dann ist die Lautsprecherbox letztendlich eine 3-Wege-Box.

Wichtiger Hinweis: Diese Verwendung wird nur empfohlen, falls Schall-Meßwerkzeuge verfügbar sind. Die Korrektur des gesamten Frequenzgangs einer Lautsprecherbox nach Gehör ist sehr schwierig.


interner Aufbau des DSP-22 und seine Einbindung

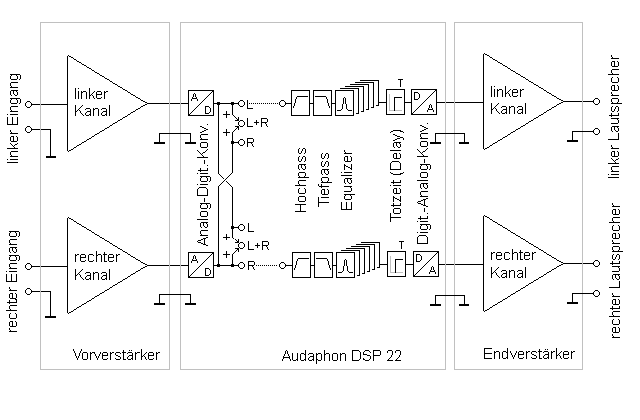

Nachfolgendes Bild beschreibt den Aufbau des DSP-22 in Zusammenhang mit der Verschaltung eines Vorverstärkers und einer Verstärkerendstufe:


Beschreibung und Software zu DSP-22

Es gibt folgende zusätzlichen Informationen zum DSP-22:
