Audimax Core   Altavoz Torre por Hobby Hifi 4/2018

Datos técnicos
  • Impedancia: 6 Ohm
  • Nivel de presión sonora (2,83V/1m): 86 dB
  • Dimensiones (ancho x alto x profundidad): 1200 x 250 x 350 mm
  • Rango de frecuencia (-8dB): 26 a 40000 Hz
  • Frecuencia (s) Crossover: 1650 Hz
  • Principio: Acústica Bass-reflex

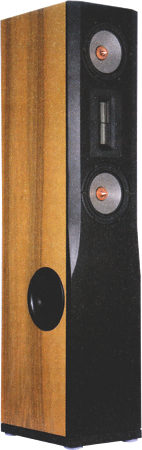

Audimax Core es una columna acústica de dos vías

Audimax Core es un altavoz bass reflex con chasis fabricado por las empresas SEAS y Audaphon.

El kit incluye los siguientes altavoces:
- un altavoz de agudos de cinta Audaphon Neo pro 5i
- dos altavoces de graves SEAS Excel 18MW12T

Bernd Timmermanns ha desarrollado este altavoz.

El divisor de frecuencia está formado por
- un filtro de paso alto de tercer orden (18 dB / octava) para el altavoz de agudos.
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es perfectamente lineal.

El diagrama de cascada es modélico, exento de cualquier tipo de resonancia molesta.

Las distorsiones no lineales a volumen medio (90 dB, 1m) se sitúan por sobre los 100 Hz y bajo 0,4%.

Nuestro kit de montaje se compone de

  • Audaphon ribbon NeoPro5i, aluminium, black, 1/2 package
  • 2x Hobby-HiFi woofer 18MW12T, produced by SEAS
  • Jetset 100AT, bass reflex tube system, outer part
  • Jetset 100IT, bass reflex tube system, inner part
  • 0,5x Jetset 100MR, bass reflex tube system, middle
  • JetSet 100, 90grad 4 inch male to female elbow
  • Damping fleece MT Bondum 800 (30 x 50 x 2 cm)
  • 0,5x PE sealing tape, 5x2 mm, 7.5 m
  • Damping Sonofil 100 x 35 cm for 20 litres
  • Audaphon Damping 10, 970 x 470 mm, adhesive
  • Binding Post PK31, gold plated (one pair, red and black)
  • 5m Speaker cable 2x2.5 mm2, transparent
  • 2,5x Pan screws 4x20 black, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Mundorf MCAP EVO Oil 0.47 μF; / 450 V
  • Mundorf MCAP EVO Oil 1.5 μF; / 450 V
  • 2x Mundorf MCAP EVO Oil 4.7 μF; / 450 V
  • 2x Mundorf MCAP EVO Oil 10 μF; / 450 V
  • Mundorf baked varnish air core coil BL71, 0.18 mH/0.34 Ohm
  • Mundorf baked varnish air core coil BL71, 0.22 mH/0.34 Ohm
  • Mundorf baked varnish air core coil BL71, 0.68 mH/0.71 Ohm
  • Mundorf baked varnish air core coil BL140, 2.2 mH/0.46 Ohm
  • Metal-oxide resistor, 10W 6.8 Ohm (blue-grey-gold)
  • Metal-oxide resistor, 10W 8.2 Ohm (grey-red-gold)
  • 2x Metal-oxide resistor, 5W 0.47 Ohm 5% (yellow-purple-silver)
  • Metal-oxide resistor, 5W 3.3 Ohm (orange-orange-gold)

Kit sin la caja, precio por altavoz   EUR 1341,00 sin IVA: € 1126.89 / $ 1250.85

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados en el tweeter son los excelentes Mundorf Supreme Evo Öl .

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 1453,00 sin IVA: € 1221.01 / $ 1355.32

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:


Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 17,45 sin IVA: € 14.66 / $ 16.28

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito reticulada de 159 x 127 mm
Placas de circuito reticuladas RA160, N° de pedido: I-2766, precio por unidad:   EUR 5,10 sin IVA: € 4.29 / $ 4.76
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
