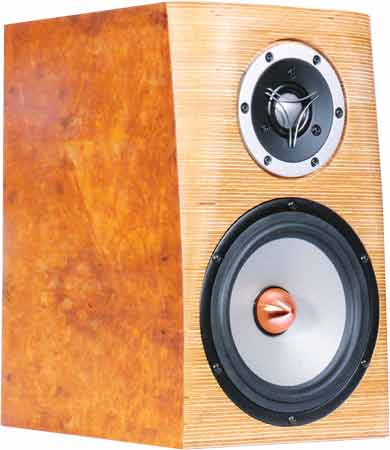

Audimax Micro BE   Altavoz compacto por Hobby Hifi 2/2018

Datos técnicos
  • Impedancia: 10 Ohm
  • Nivel de presión sonora (2,83V/1m): 78,5 dB
  • Dimensiones (ancho x alto x profundidad): 335 x 200 x 280 mm
  • Rango de frecuencia (-8dB): 40 a 40000 Hz
  • Frecuencia (s) Crossover: 1800 Hz
  • Principio: Carcasa cerrada

La Audimax Micro BE es una caja acústica compacta de dos vías.

Audimax Micro BE es un altavoz cerrado con chasis fabricado por las empresas SEAS y SB Acoustics.

El kit incluye los siguientes altavoces:
- un altavoz de agudos SB Acoustics Satori TW29BN
- un altavoz de graves Hobby-HiFI/SEAS 18MW12T

Bernd Timmermanns ha desarrollado este altavoz.

El divisor de frecuencia está formado por
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de agudos
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es perfectamente lineal.

El diagrama de cascada es modélico, exento de cualquier tipo de resonancia molesta.

Las distorsiones no lineales a volumen medio (90 dB, 1m) se sitúan por sobre los 200 Hz y bajo 0,4%.

Nuestro kit de montaje se compone de

  • woofer Hobby-HiFi 18MW12T
  • tweeter SB Acoustics SATORI-TW29BN
  • 0,5x Damping fleece MT Bondum 800 (30 x 50 x 2 cm)
  • 0,5x PE sealing tape, 5x2 mm, 7.5 m
  • 0,5x Audaphon Damping 10, 970 x 470 mm, adhesive
  • Binding Post PK31, gold plated (one pair, red and black)
  • 2m Speaker cable 2x2.5 mm2, transparent
  • 1,5x Pan screws 4x20 black, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • ClarityCap PWA capacitor 33 uF / 160 Vdc
  • Audaphon MKP CAP Superior 0.33 uF / 400 Vdc
  • Audaphon MKP CAP Superior 2.2 uF / 400 Vdc
  • Audaphon MKP CAP Superior 3.3 uF / 400 Vdc
  • Audaphon MKP CAP Superior 4.7 uF / 400 Vdc
  • Audaphon MKP CAP Superior 6.8 uF / 400 Vdc
  • Mundorf, electrolytic capacitor, unetched, 68uF / 50 Vdc
  • 2x Mundorf, electrolytic capacitor, unetched, 100uF / 50 Vdc
  • Mundorf baked varnish air core coil BL71, 0.47 mH/0.57 Ohm
  • Mundorf baked varnish air core coil BL71, 4.7 mH/2.19 Ohm
  • Mundorf baked varnish air core coil BL71, 15 mH/4.45 Ohm
  • Mundorf baked varnish air core coil BL100, 1.0 mH/0.49 Ohm
  • Mundorf baked varnish air core coil BL140, 4.7 mH/0.83 Ohm
  • 2x Metal-oxide resistor, 10W 10 Ohm (brown-black-black)
  • 2x Metal-oxide resistor, 5W 1.0 Ohm (brown-black-gold)
  • Metal-oxide resistor, 5W 2.7 Ohm (red-purple-gold)
  • Metal-oxide resistor, 5W 27 Ohm (red-purple-black)

Kit sin la caja, precio por altavoz   EUR 946,00 sin IVA: € 794.96 / $ 882.40

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores son los excelentes Mundorf (MCAP EVO y MCAP EVO oil<MCAP Supreme Silver Gold Oil y electrolytic capacitor).

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 1214,00 sin IVA: € 1020.17 / $ 1132.39

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:


Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 12,55 sin IVA: € 10.55 / $ 11.71

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito reticulada de 240 x 165 mm:
Placas de circuito reticuladas RA240, N° de pedido: I-2767, precio por unidad:   EUR 7,60 sin IVA: € 6.39 / $ 7.09
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
