Benue, Standbox Messungen

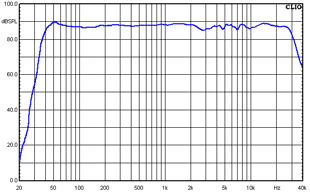

Vergrößern Frequenzgang der Benue

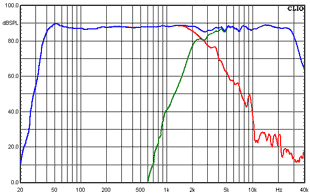

Vergrößern Benue Frequenzgang der einzelnen Kreise auf Achse gemessen

  • Blau = Summe aus Hochtöner und Tieftöner auf Achse gemessen
  • Grün = Hochtonzweig
  • Rot = Tieftonzweig

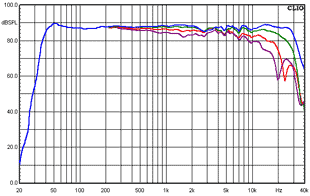

Vergrößern Benue Frequenzgang unter 0, 15, 30 und 45 Winkel gemessen

  • Blau = 0
  • Grün = 15
  • Rot = 30
  • Violett = 45

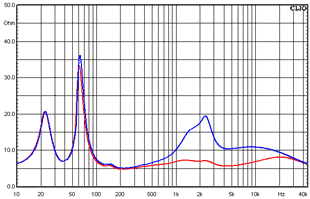

Vergrößern Benue Impedanz-Frequenzgang

  • Blau = ohne Impedanzkorrektur
  • Rot = mit Impedanzkorrektur

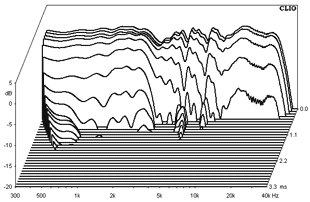

Vergrößern Benue Wasserfallspektrum

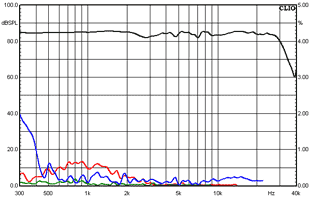

Vergrößern Benue Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5

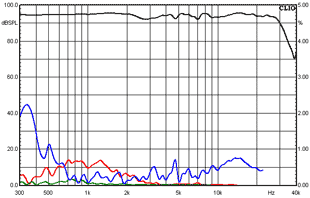

Vergrößern Benue Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5


Vergrößern Benue Frequengang vom Hochtöner

  • Blau = mit Frequenzweiche
  • Schwarz = ohne Frequenzweiche

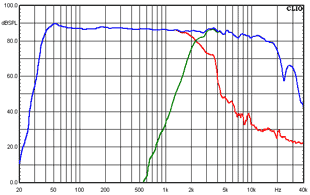

Vergrößern Benue Frequenzgang der einzelnen Kreise unter 30 gemessen

  • Blau = Summe aus Hochtöner und Mitteltöner unter 30 gemessen
  • Grün = Hochtöner unter 30 gemessen
  • Rot = Tieftöner unter 30 gemessen


Vergrößern Benue Frequenzgang mit Kondensator für Hochtonanhebung

  • Blau = mit Kondensator für Anhebung
  • Schwarz = ohne Kondensator

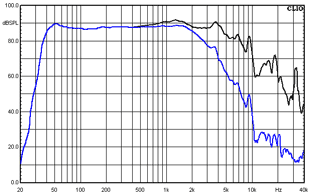

Vergrößern Benue Frequenzgang vom Tieftöner

  • Blau = mit Saugkreis
  • Schwarz = ohne Saugkreis


Vergrößern Benue Frequenzgang vom Tieftöner

  • Blau = mit Frequenzweiche
  • Schwarz = ohne Frequenzweiche
