Medidas en Big King

Medidas en Big King

Aquí encontrará las medidas del kit xxnombre

Las mediciones se realizan con el sistema de medición audiomática Clio FW.

El amplificador de medición es un Clio QC-Box 5. Esta unidad de control realiza una variedad de tareas, por ejemplo, controlar un láser, controlar plataformas giratorias, etc.

Como micrófono de medición se utiliza una Audiomática Mic-01 calibrada con una longitud de 25 cm.

Respuesta de frecuencia

Medidas en Big King, Respuesta de frecuencia



Respuesta de frecuencia medida en ángulos de 0°, 15°, 30° y 45°

Medidas en Big King, Respuesta de frecuencia medida en ángulos de 0°, 15°, 30° y 45°
  • azul = 0°
  • verde = 15°
  • rojo = 30°
  • púrpura = 45°

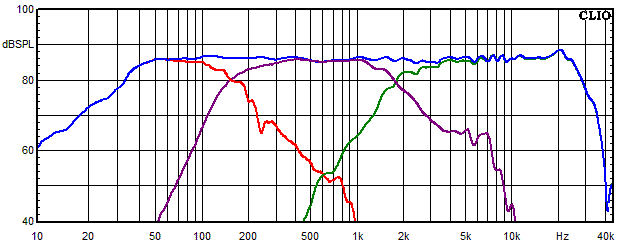

Respuesta de frecuencia de los canales individuales

Medidas en Big King, Respuesta de frecuencia de los canales individuales
  • azul = suma de tweeter y woofer medidos en el eje .
  • verde = vía de agudos
  • violeta = via de medios tonos
  • rojo = vía de graves

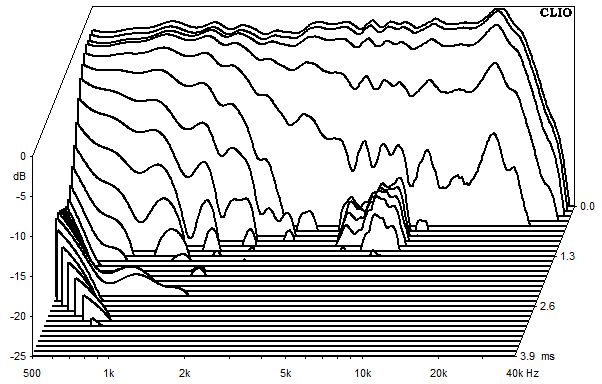

Espectro de caída

Medidas en Big King, Espectro de caída

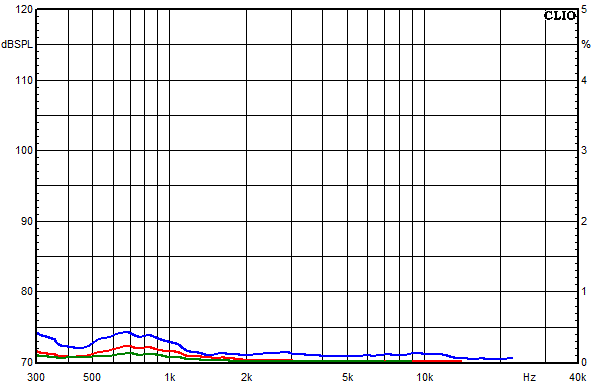

Respuesta de frecuencia del factor de distorsión a un nivel de presión sonora medio de 85 dB

Medidas en Big King, Respuesta de frecuencia del factor de distorsión a un nivel de presión sonora medio de 85 dB
  • azul = k2
  • rojo = k3
  • verde = k5

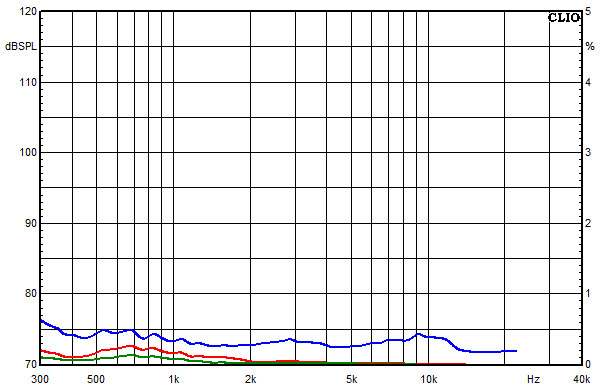

Respuesta de frecuencia del factor de distorsión a un nivel de presión sonora medio de 95 dB

Medidas en Big King, Respuesta de frecuencia del factor de distorsión a un nivel de presión sonora medio de 95 dB
  • azul = k2
  • rojo = k3
  • verde = k5

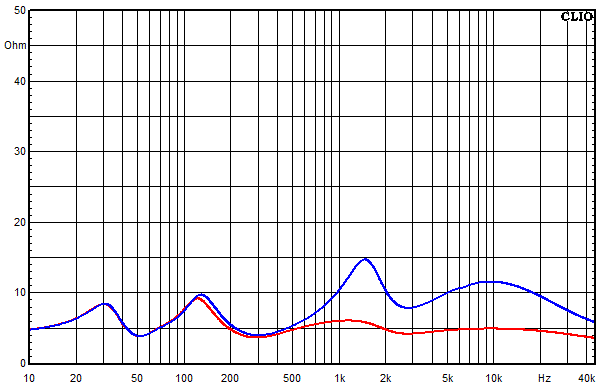

Impedancia Respuesta en frecuencia

Medidas en Big King, Impedancia Respuesta en frecuencia
  • azul = sin corrección de impedancia
  • rojo = con corrección de impedancia

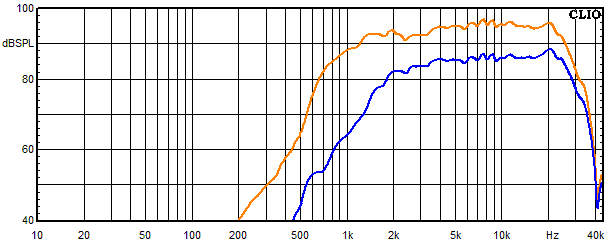

Respuesta de frecuencia del tweeter

Medidas en Big King, Respuesta de frecuencia del tweeter
  • azul = con filtro de cruce
  • anaranjado = sin filtro de cruce

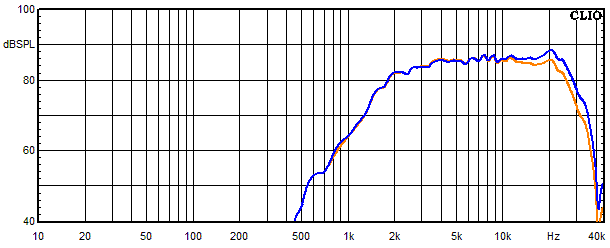

Respuesta de frecuencia del tweeter con condensador paralelo a la resistencia en serie

Medidas en Big King, Respuesta de frecuencia del tweeter con condensador paralelo a la resistencia en serie
  • azul = con filtro de cruce
  • anaranjado = sin filtro de cruce

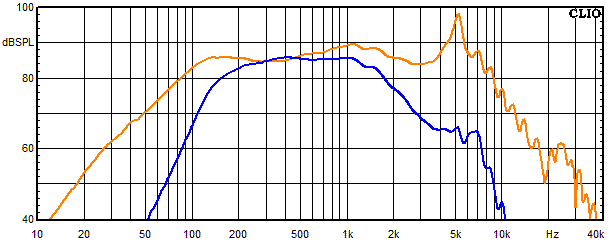

Respuesta en frecuencia para el altavoz de rango medio

Medidas en Big King, Respuesta en frecuencia para el altavoz de rango medio
  • azul = con filtro de cruce
  • anaranjado = sin filtro de cruce

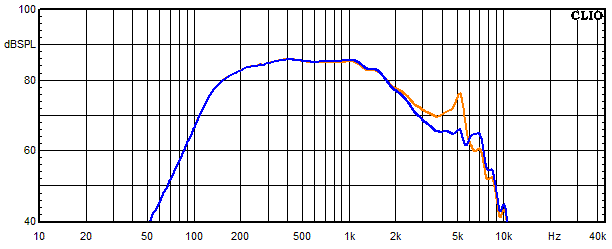

Respuesta en frecuencia para el altavoz de rango medio con circuito de absorción

Medidas en Big King, Respuesta en frecuencia para el altavoz de rango medio con circuito de absorción
  • azul = con circuito de absorción
  • anaranjado = sin circuito de absorción



xx Respuesta en frecuencia del woofer

Medidas en Big King, xx Respuesta en frecuencia del woofer
  • azul = con filtro de cruce
  • anaranjado = sin filtro de cruce

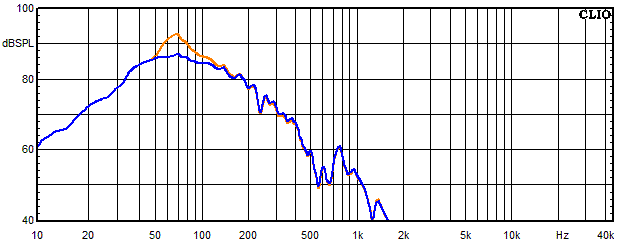

Respuesta en frecuencia para el altavoz del woofer con circuito de absorción

Medidas en Big King, Respuesta en frecuencia para el altavoz del woofer con circuito de absorción
  • azul = con circuito de absorción
  • anaranjado = sin circuito de absorción
