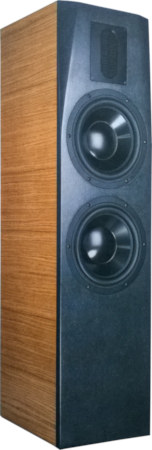

Big Block 2.0   Altavoz Torre por Hobby Hifi 2/2019

Datos técnicos
  • Impedancia: 4 Ohm
  • Nivel de presión sonora (2,83V/1m): 80 dB
  • Dimensiones (ancho x alto x profundidad): 1000 x 250 x 336 mm
  • Rango de frecuencia (-8dB): 16 a 28000 Hz
  • Frecuencia (s) Crossover: 2200 Hz
  • Principio: con radiador pasivo

Big Block 2.0 es una columna acústica de dos vías

Big Block 2.0 es un altavoz de alta gama con chasis fabricado por la empresa Audaphon und Firma Wavecor, que incorpora membranas pasivasn para la afinación de los bajos.

El kit incluye los siguientes altavoces:
- un transformador air motion (altavoz de agudos de cinta) Audaphon AMT 1i
- un altavoz de graves Wavecor SW223BD02

Bernd Timmermanns ha desarrollado este altavoz.

El divisor de frecuencia está formado por
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de agudos
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es perfectamente lineal.

El diagrama de cascada es modélico, exento de cualquier tipo de resonancia molesta.

Las distorsiones no lineales a volumen medio (90 dB, 1m) se sitúan por sobre los 400 Hz y bajo 1%.

Extracto del test de audición de la revista Hobby HiFi

Conclusiones de la revista Hobby HiFi:

Nuestro kit de montaje se compone de

  • Audaphon AMT-1i
  • Wavecor Subwoofer SW223BD02, die cast, 4 Ohm
  • Wavecor PR223BD02 Passive Radiator, die cast
  • 2x Damping fleece MT Bondum 800 (30 x 50 x 2 cm)
  • Damping Sonofil 100 x 35 cm for 20 litres
  • Binding Post PK28 I, gold plated (one pair, red and black)
  • 3m Speaker cable 2x2.5 mm2, transparent
  • 1,5x Pan screws 4x20 black, torx, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • ClarityCap CSA capacitor 3.3 uF / 630 Vdc
  • Audaphon MKP CAP Superior 1.0 uF / 400 Vdc
  • Audaphon MKP CAP Superior 4.7 uF / 400 Vdc
  • Audaphon MKP CAP Superior 15 uF / 400 Vdc
  • Mundorf, electrolytic capacitor, unetched, 22uF / 70 Vdc
  • Mundorf baked varnish air core coil BL71, 0.68 mH/0.71 Ohm
  • Mundorf baked varnish air core coil BL71, 3.9 mH/2.04 Ohm
  • Mundorf baked varnish air core coil BL100, 0.82 mH/0.45 Ohm
  • Mundorf baked varnish air core coil BL140, 1.2 mH/0.34 Ohm
  • 2x Metal-oxide resistor, 10W 3.3 Ohm (orange-orange-gold)
  • Metal-oxide resistor, 10W 8.2 Ohm (grey-red-gold)
  • Metal-oxide resistor, 10W 10 Ohm (brown-black-black)
  • Metal-oxide resistor, 5W 0.56 Ohm 5% (green-blue-silver)

Kit sin la caja, precio por altavoz   EUR 1034,00 sin IVA: € 868.91 / $ 973.18

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados para el Audaphon AMT 1i, en los que la calidad es determinante, son los excelentes Clarity Cap CMR, de 630 voltios .

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 1193,00 sin IVA: € 1002.52 / $ 1122.82

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:


Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 9,04 sin IVA: € 7.60 / $ 8.51

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito reticulada de 240 x 165 mm:
Placas de circuito reticuladas RA240, N° de pedido: I-2767, precio por unidad:   EUR 7,60 sin IVA: € 6.39 / $ 7.15
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
