Brachium   L'enceinte en colonne de K+T 1/2022

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 91 dB
  • Dimensions (HxLxP): 1400 x 320 x 400 mm
  • Réponse en fréquence (-8dB): 45 - 33000 Hz
  • Fréquence(s) de coupure: 180, 2200 Hz
  • Principe: charge close
agrandir

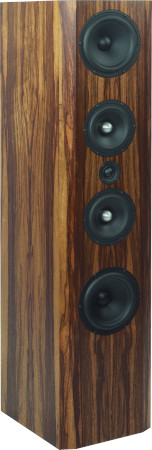

Brachium est une enceinte colonne à trois voies.

Brachium est une enceinte close, utilisant des haut-parleurs Wavecor .

Le kit comprend les haut-parleurs:
- un tweeter Wavecor TW030WA14
- deux haut-parleurs médium Wavecor WF182CU13
- deux boomers Wavecor SW215WA02

L'enceinte a été développée par Dennis Frank et Daniel Gattig.

Le filtre est composé:
- d'un passe-haut du deuxième ordre (12 dB/octave) pour le tweeter.
- d'un passe-bande constitué d'un passe-haut du deuxième ordre (12 dB/octave) et d'un passe-bas du troisième ordre (18 dB/octave) pour le haut-parleur médium.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence est équilibrée.

La réponse du spectre (graphique en cascade) est exemplaire, sans aucune résonance dérangeante.

Les distortions non-linéaires sont faible: pour un niveau de 85 dB à 1m, elles restent en dessous de 0,3% à partir de 300 Hz! A 95 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 0,5%.

Un extrait de la revue Klang+Ton (translation of author (Traduction de l'auteur en anglais)

"Contrary to what the name suggests, the Brachium is not a spectacular box that jumps to the listener right away. The true quality of the kit is revealed after a longer period of listening, for example when you realize that the deep basses on the early Moby albums "Play" and "18" are reproduced in full magnificence and depth, without any boom or uncomfortable pressure on the ears. In general, the stimulation of room modes is much easier to get to grips with here. Thanks to the two 8-inches in the bass, there is enough dynamic potential for loud listening sessions in larger rooms. The midrange also has enough dynamic reserves, as the available membrane area is also quite large: especially voices and the fundamental tones of natural instruments are reproduced very authentically. Especially in old Blue Note recordings like "Kind of Blue” by Miles Davis the listener can indulge himself wonderfully and at the same time enjoy the excellently implemented spatial representation. And the very broadband dome tweeter fits perfectly into this very relaxed, very harmonious sound. And this harmonious coexistence of the chassis is maintained up to truly impressive volume levels. With the Brachium, you get a loudspeaker for the music lover who wants to arrive for the material cost of almost 1000 euros per piece. The focus here is not on the fast, impressive consumption of music, but on long-term and sustainable enjoyment."

Le verdict du magazine Klang+Ton

"Inexpensive and very relaxed loudspeaker for long evenings with music, which may also get loud once in a while."

Notre kit se compose de

  • Tweeter à dôme en soie Wavecor TW030WA14, 8 Ohm
  • 2x Grave-médium Wavecor WF182CU13 à saladier en fonte, papier, 8 Ohm
  • 2x Wavecor Boomer SW215WA02, 8 Ohm
  • 6x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Audaphon matériau d amortissement autocollant Damping 10, 970 x 470 mm
  • Bornier PK28 I plaqué or (la paire, 1 rouge + 1 noire)
  • 5m Câble haut-parleur 2x1,5 mm2, noire/rouge
  • 1,5x Vis Pan 3,5x17 noir, torx, 8 pièces
  • 2x Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur ClarityCap PWA 22 μF / 160 Vdc
  • Condensateur ClarityCap PWA 56 μF / 160 Vdc
  • Condensateur ClarityCap PWA 68 μF / 160 Vdc
  • Condensateur ClarityCap PWA 82 μF / 160 Vdc
  • Condensateur Audaphon Superior (MKP) 6,8 μF / 400 Vdc
  • Bobine à air 1,0 mm , 0,22 mH/0,21 Ohm
  • Bobine à air 1,3 mm , 0,82 mH/0,275 Ohm
  • Bobine à air 0,7 mm , 0,39 mH/0,49 Ohm
  • Bobine à noyau en M Audaphon M14 4,7 mH/0,24 0hm
  • Bobine à noyau en H Mundorf H71 4,7 mH/0,46 0hm
  • Résistance céramique 2,2 Ohm/20 Watt

Composants sans ébénisterie, prix par unité   EUR 1189,00 hors TVA: € 999.16 / $ 999.16

Prix pour une paire de haut-parleurs personnalisés de n'importe quelle couleur   - indisponible (_)

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Mundorf MCAP EVO 22 μF / 450 V
  • Mundorf MCAP EVO 82 μF / 350 V
  • Mundorf MCAP EVO Oil 56 μF / 350 V
  • Mundorf MCAP EVO Oil 68 μF / 350 V
  • Mundorf Mcap Supreme EVO l huile 6,8 μF / 800V
  • Bobine à air vernie Mundorf BL71 0,39 mH/0,51 Ohm
  • Bobine à air vernie Mundorf BL100 0,22 mH/0,21 Ohm
  • Bobine à air vernie Mundorf BL140 0,82 mH/0,26 Ohm
  • Bobine à noyau en BS Mundorf bs140 4,7 mH/0,24Ohm
  • Bobine à noyau en H et spires collées Mundorf BH71 4,7 mH/0,55 0hm
  • Résistance MResist Supreme 2,2 Ohm / 20 Watt

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 1524,00 hors TVA: € 1280.67 / $ 1280.67

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur Audaphon MKT 33 μF / 160 Vdc
  • Bobine à air 0,7 mm , 0,22 mH/0,34 Ohm
  • Résistance céramique 5,6 Ohm/20 Watt

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 14,80 hors TVA: € 12.44 / $ 12.44

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 220x155mm, étamé, prix à l´unité:   EUR 11,80 hors TVA: € 9.92 / $ 9.92
Nous vous recommandons un support par enceinte (deux pour une paire d´enceintes)
