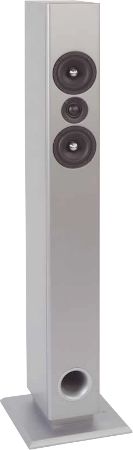

Chara   L'enceinte en colonne de K+T 2/2022

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 87 dB
  • Dimensions (HxLxP): 1200 x 150 x 220 mm
  • Réponse en fréquence (-8dB): 40 - 30000 Hz
  • Fréquence(s) de coupure: 2000 Hz
  • Principe: bassréflex

Chara est une enceinte colonne à deux voies.

Chara est une enceinte basse-réflex, utilisant des haut-parleurs Wavecor .

Le kit comprend les haut-parleurs:
- un tweeter Wavecor TW030WA13
- deux boomers Wavecor WF120CU07

L'enceinte a été développée par Dennis Frank et Daniel Gattig.

Le filtre est composé:
- d'un passe-haut du deuxième ordre (12 dB/octave) pour le tweeter.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence est équilibrée.

La réponse du spectre est presque exempte de défauts.

Les distortions non-linéaires sont faible: pour un niveau de 85 dB à 1m, elles restent en dessous de 0,4% à partir de 500 Hz! A 95 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 0,7%.

Un extrait de la revue Klang+Ton (translation of author (Traduction de l'auteur en anglais)

"The Chara shows an absolutely impressive behavior in the listening room: The low-frequency performance predicted on the basis of the measurements is far more impressive in reality: the two 5”-drivers move a lot of air and do not appear as lifeless as some heavy hard cones, but actually work fast and dynamically, as we have expirienced from much larger paper cones. Sure - in terms of absolute loudness, the limit is not set as high as with two PA-15”s, but the continuous level, with which you can listen without stressing the loudspeakers and your own hearing, is really more than satisfactory. There is also only good news to report above the bass department: the measured straight frequency response is converted into a neutral and very transparent midrange and high-frequency reproduction, which reproduces everything from singer-songwriters to late-romantic symphony orchestras with equal quality. The dynamic range is large enough to play back uncompressed recordings in full bandwidth - important especially for classical music. On the other hand, the Chara is also good-natured enough to treat less appealing music productions "graciously." The spatial representation is absolutely three-dimensional in width and height due to the symmetrical chassis arrangement, but ideally you should sit with your ear on the tweeter level. Quantitatively, the direct sound component of the tweeter can be adjusted well by turning the boxes - thus, it can be regulated from fresh to soft, but always precise and airy. "

Le verdict du magazine Klang+Ton

"With the Chara you have a slim and elegant universal speaker that can be easily integrated into any living room and simply sounds excellent."

Notre kit se compose de

  • Tweeter à dôme en soie Wavecor TW030WA13, 4 Ohm
  • 2x wc-wf120cu07-01
  • Évent bass-reflex HP70, 70x220mm, noir
  • Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x1,5 mm2, noire/rouge
  • Vis Pan 3,5x17 noir, torx, 8 pièces
  • 0,5x Vis Pan 4x20 noir, torx, 8 pièces

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 8,2 μF / 400 Vdc
  • Condensateur Audaphon MKT 22 μF / 160 Vdc
  • Bobine à air 1,4 mm , 1,0 mH/0,29 Ohm
  • Bobine à air 0,7 mm , 0,47 mH/0,50 Ohm
  • Résistance oxyde de métal, 10W 3,9 Ohm (orange-blanc-or)
  • Résistance oxyde de métal, 10W 10 Ohm (marron-noir-noir)

Composants sans ébénisterie, prix par unité   EUR 530,00 hors TVA: € 445.38 / $ 458.74

Prix pour une paire de haut-parleurs personnalisés de n'importe quelle couleur   EUR 3157,00 hors TVA: € 2652.94 / $ 2732.53

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Mundorf Mcap Supreme EVO l huile 8,2 μF / 800V
  • Condensateur à film polypropylène, Mundorf MKP, 22 μF / 400 V
  • Bobine à air vernie Mundorf BL71 0,47 mH/0,57 Ohm
  • Bobine à air vernie Mundorf BL140 1,0 mH/0,30 Ohm
  • Résistance MResist Classic 3,9 Ohm / 10 Watt
  • Résistance MResist Classic 10 Ohm / 10 Watt

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 629,00 hors TVA: € 528.57 / $ 544.43

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur Audaphon MKT 22 μF / 160 Vdc
  • Bobine à air 0,7 mm , 0,56 mH/0,55 Ohm
  • Résistance céramique 6,8 Ohm/20 Watt

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 13,10 hors TVA: € 11.01 / $ 11.34

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 150x115mm, étamé, prix à l´unité:   EUR 4,70 hors TVA: € 3.95 / $ 4.07
Nous vous recommandons un support par enceinte (deux pour une paire d´enceintes)

Mesures

measurmentsMesures sur cette enceinte
