Cinema Basic R1   L'enceinte compacte de K+T 3/2021

Fiche technique:
  • Impédance nominale: 8 Ohm
  • Sensibilité (2,83V/1m): 86 dB
  • Dimensions (HxLxP): 300 x 177 x 200 mm
  • Réponse en fréquence (-8dB): 70 - 22000 Hz
  • Fréquence(s) de coupure: Hz
  • Principe: bassréflex

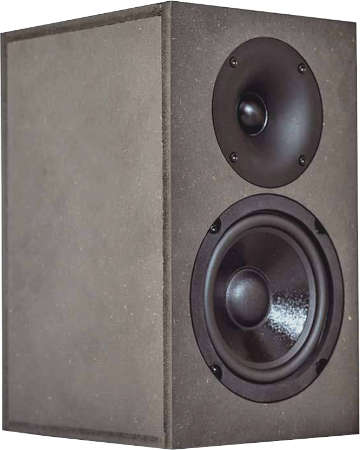

Cinema Basic R1 est une enceinte compacte à deux voies.

Cinema Basic R1 est une enceinte basse-réflex, utilisant des haut-parleurs Dayton .

Le kit comprend les haut-parleurs:
- un tweeter Dayton ND25FW-4
- un boomer Dayton DC130B-8

L'enceinte a été développée par Michael Schmitz et Thorsten Fischer.

Le filtre est composé:
- d'un passe-haut du deuxième ordre (12 dB/octave) pour le tweeter.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre est presque exempte de défauts.

Les distortions non-linéaires sont faible: pour un niveau de 85 dB à 1m, elles restent en dessous de 0,4% à partir de 300 Hz! A 95 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 0,5%.

Notre kit se compose de

  • Dayton DC130B-8
  • Dayton ND25FW-4
  • Évent bass-reflex HP50, 50x143mm, noir
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 0,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier T105 Au avec bornes en laiton plaquées or
  • 1,5m Câble haut-parleur 2x1,5 mm2, translucide
  • 1,5x Vis Pan 3,5x17 noir, torx, 8 pièces
  • Vis Pan 4x20 noir, torx, 8 pièces
  • Circuit imprimé pastillé LP/RA140,
  • 15x Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 6,8 μF / 400 Vdc
  • Condensateur Audaphon MKT 4,7 μF / 160 Vdc
  • Condensateur Audaphon MKT 22 μF / 160 Vdc
  • Bobine à air Mundorf L50 0,12 mH/0,6 0hm
  • Bobine à air 1,0 mm , 1,5 mH/0,63 Ohm
  • Résistance oxyde de métal, 5W 2,2 Ohm (rouge-rouge-or)
  • Résistance oxyde de métal, 5W 3,3 Ohm (orange-orange-or)

Composants sans ébénisterie, prix par unité   EUR 123,00 hors TVA: € 103.36 / $ 121.97

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Condensateur ClarityCap ESA 6,8μF / 250 Vdc
  • Condensateur Audaphon Superior (MKP) 4,7 μF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 22 μF / 400 Vdc
  • Bobine à air vernie Mundorf BL100 1,5 mH/0,62 Ohm
  • Bobine à air Mundorf L50 0,12 mH/0,6 0hm
  • Résistance oxyde de métal, 5W 2,2 Ohm (rouge-rouge-or)
  • Résistance oxyde de métal, 5W 3,3 Ohm (orange-orange-or)

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 143,00 hors TVA: € 120.17 / $ 141.80

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger lŽimpédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons quŽun kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur Audaphon MKT 8,2 μF / 160 Vdc
  • Bobine à air 0,7 mm 1,0 mH/0,88 Ohm
  • Résistance céramique 12 Ohm/20 Watt

Prix par correction dŽimpédance pour une enceinte, à monter sur support bois.     EUR 12,90 hors TVA: € 10.84 / $ 12.79

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt quŽen bois
support universel 140x102 mm, étamé, prix à lŽunité:   EUR 4,20 hors TVA: € 3.53 / $ 4.16
Nous vous recommandons un support par enceinte (donc 2 pour une paire dŽenceintes)
