Messungen Copernicus teilaktiv

Messungen Copernicus teilaktiv
Hier finden Sie die Messungen zum Bausatz Copernicus teilaktiv

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

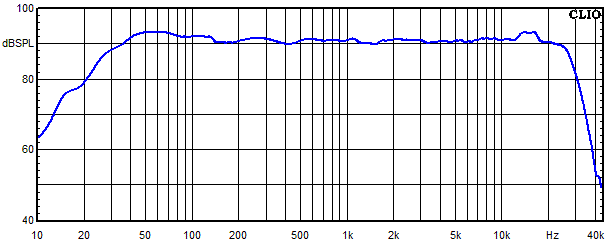

Copernicus teilaktiv Frequenzgang

Messungen Copernicus teilaktiv, Copernicus teilaktiv Frequenzgang

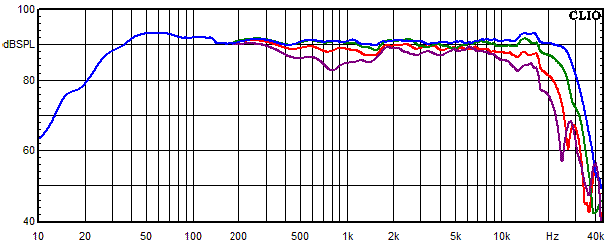

Copernicus teilaktiv Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Messungen Copernicus teilaktiv, Copernicus teilaktiv Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen
  • Blau = 0°
  • Grün = 15°
  • Rot = 30°
  • Violett = 45°

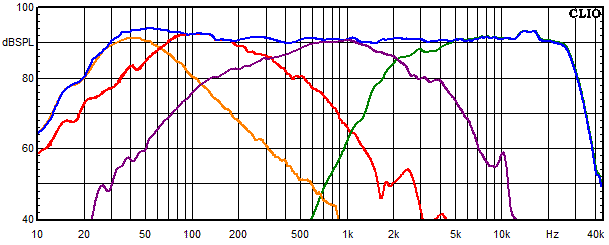

Copernicus teilaktiv Frequenzgang der einzelnen Kreise

Messungen Copernicus teilaktiv, Copernicus teilaktiv Frequenzgang der einzelnen Kreise
  • Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
  • Grün = Hochtonzweig
  • Violett = Mitteltonzweig
  • Rot = Tieftonzweig
  • Orange = Subwoofer

Copernicus teilaktiv Wasserfallspektrum

Messungen Copernicus teilaktiv, Copernicus teilaktiv Wasserfallspektrum

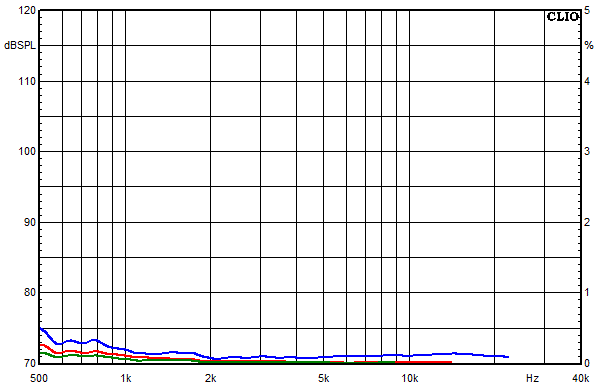

Copernicus teilaktiv Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

Messungen Copernicus teilaktiv, Copernicus teilaktiv Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel
  • Blau = k2
  • Rot = k3
  • Grün = k5

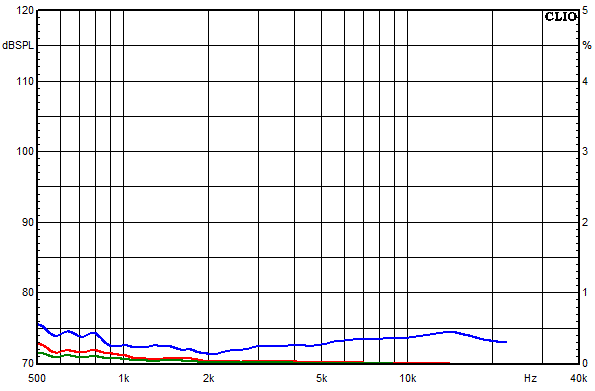

Copernicus teilaktiv Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

Messungen Copernicus teilaktiv, Copernicus teilaktiv Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel
  • Blau = k2
  • Rot = k3
  • Grün = k5

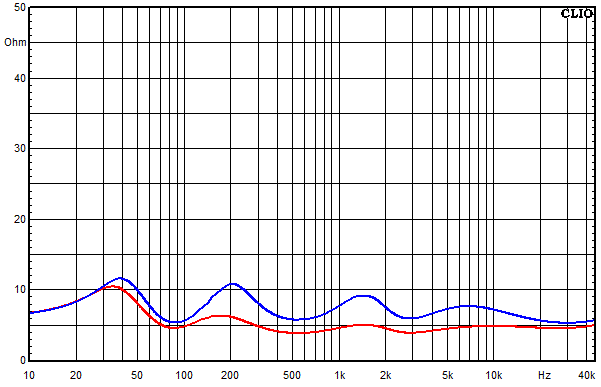

Copernicus teilaktiv Impedanz-Frequenzgang

Messungen Copernicus teilaktiv, Copernicus teilaktiv Impedanz-Frequenzgang
  • Blau = ohne Impedanzkorrektur
  • Rot = mit Impedanzkorrektur

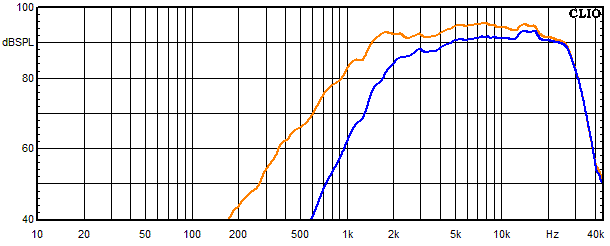

Copernicus teilaktiv Frequenzgang Hochtöner

Messungen Copernicus teilaktiv, Copernicus teilaktiv Frequenzgang Hochtöner
  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

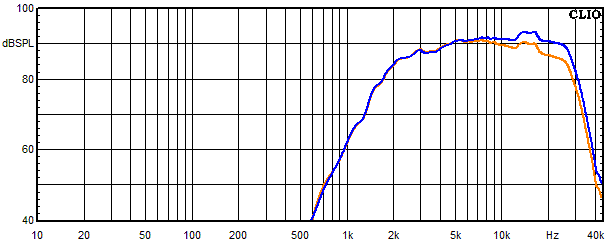

Copernicus teilaktiv Frequenzgang Hochtöner mit Parlallelkondensator beim Serienwiderstand

Messungen Copernicus teilaktiv, Copernicus teilaktiv Frequenzgang Hochtöner mit Parlallelkondensator beim Serienwiderstand
  • Blau = mit Parallelkondensator
  • Orange = ohne Parallelkondensator

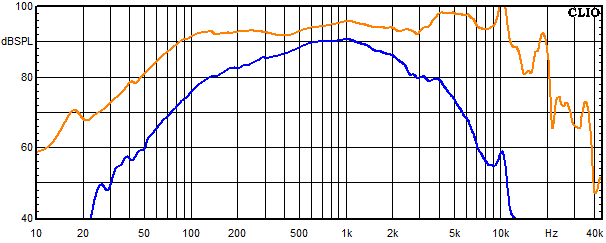

Copernicus teilaktiv Frequenzgang Mitteltöner

Messungen Copernicus teilaktiv, Copernicus teilaktiv Frequenzgang Mitteltöner
  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

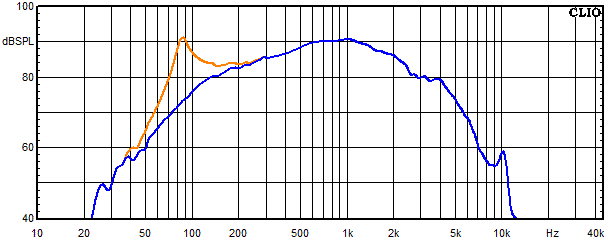

Copernicus teilaktiv Frequenzgang vom Mitteltöner mit Saugkreis

Messungen Copernicus teilaktiv, Copernicus teilaktiv Frequenzgang vom Mitteltöner mit Saugkreis
  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis

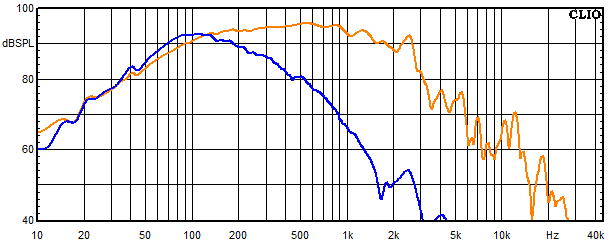

Copernicus teilaktiv Frequenzgang vom Tieftöner

Messungen Copernicus teilaktiv, Copernicus teilaktiv Frequenzgang vom Tieftöner
  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

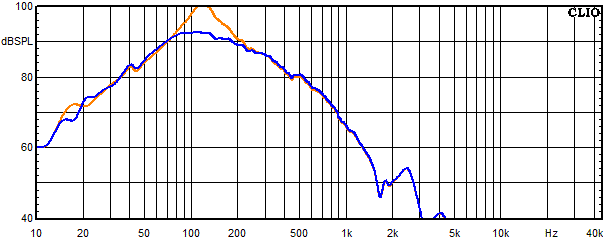

Copernicus teilaktiv Frequenzgang vom Tieftöner mit Saugkreis

Messungen Copernicus teilaktiv, Copernicus teilaktiv Frequenzgang vom Tieftöner mit Saugkreis
  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis
