Cheap Trick CT 191 aus Klang+Ton 5/01

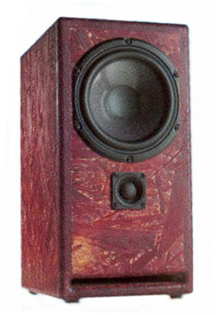

CT 191 ist eine 40 x 21 x 29 (HxBxT) cm große Bassreflexbox mit Peerless (Gradient)-Bestückung. Als Gehäuseholz zu dieser Box wurde wegen der guten Klangeigenschaften eine Grobspanplatte verwendet, das zwei Lautsprecher von Peerless aufnimmt.
- den Gradiant-Tieftöner TPC 182, der von Peerless gefertigt wird und
- den Ferrofluid-Hochtöner NDT 53.

Die Daten:
- Maße (HxBxT): 40x21x29 cm
- Impedanz: 8 Ohm
- Trennfrequenz: 2,8 kHz
- Empfindlichkeit: 83 dB (2,83V/1m)
- Frequenzbereich (-3dB): 60-20000Hz

Das ergibt eine insgesamt preisgünstige kompakte Box mit guten Klangeigenschaften für den einfachen Nachbau, bei dem keine Einfräsungen für Hoch- und Tieftöner benötigt werden. (Hochtonauflösung und Präzision im Bass könnten noch gesteigert werden).

Der Bausatz für eine Box enthält:
- 1 x Peerless Neodym Hochtöner NDT 53
- 1 x Gradient Tieftöner TPC 182
- 1 Beutel Polyester Dämmstoff
- Frequenzweiche auf Holz aufzubauen, mit:
1,8 mH Ferritkernspule, 0,18 Ohm
Luftspulen mit: 0,33 und 0,39 mH/0,7mm
MKT-Kondensatoren 3,9 und 6,8 uF
Widerstände 2,7 und 10 Ohm/10 Watt
- 1 Terminal mit vergoldeten Messingklemmen
- 1 Meter Kabel 2x1,5 mm2
- Schrauben für Lautsprecher und Terminal
- Bauplan

Preis für eine Box ohne Gehäuse: - nicht lieferbar
