Messungen Cube Top MK3

Messungen Cube Top MK3
Hier finden Sie die Messungen zum Bausatz Cube Top MK3

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

Cube Top MK3 Frequenzgang

Messungen Cube Top MK3, Cube Top MK3 Frequenzgang

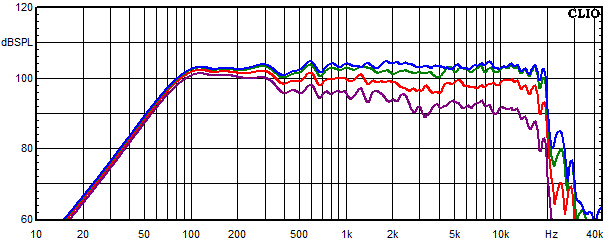

Cube Top MK3 Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Messungen Cube Top MK3, Cube Top MK3 Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen
  • Blau = 0°
  • Grün = 15°
  • Rot = 30°
  • Violett = 45°

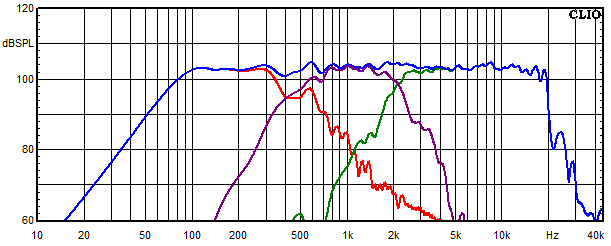

Cube Top MK3 Frequenzgang der einzelnen Kreise

Messungen Cube Top MK3, Cube Top MK3 Frequenzgang der einzelnen Kreise
  • Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
  • Grün = Hochtonzweig
  • Violett = Mitteltonzweig
  • Rot = Tieftonzweig

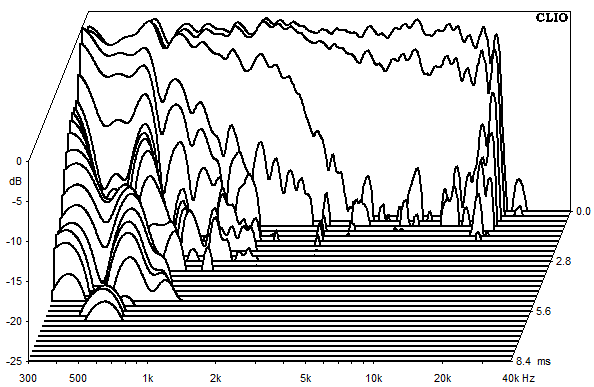

Cube Top MK3 Wasserfallspektrum

Messungen Cube Top MK3, Cube Top MK3 Wasserfallspektrum

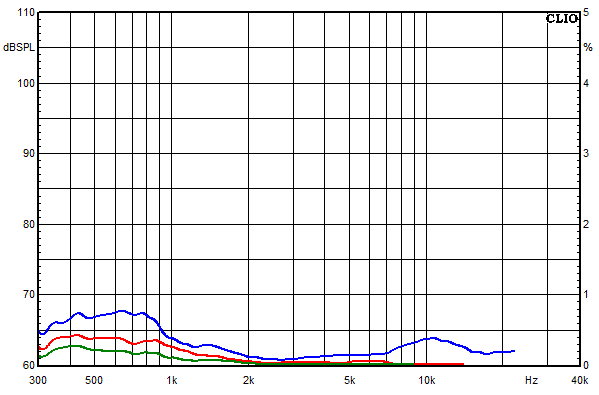

Cube Top MK3 Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

Messungen Cube Top MK3, Cube Top MK3 Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel
  • Blau = k2
  • Rot = k3
  • Grün = k5

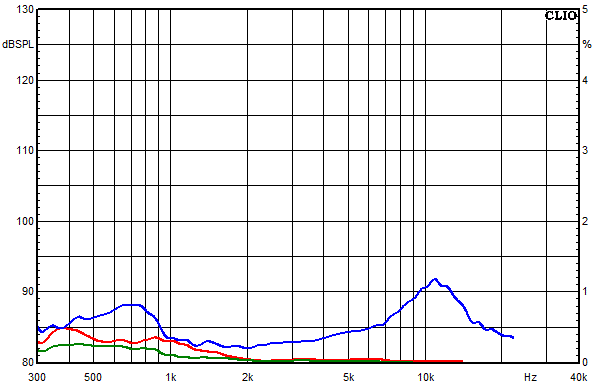

Cube Top MK3 Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

Messungen Cube Top MK3, Cube Top MK3 Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel
  • Blau = k2
  • Rot = k3
  • Grün = k5

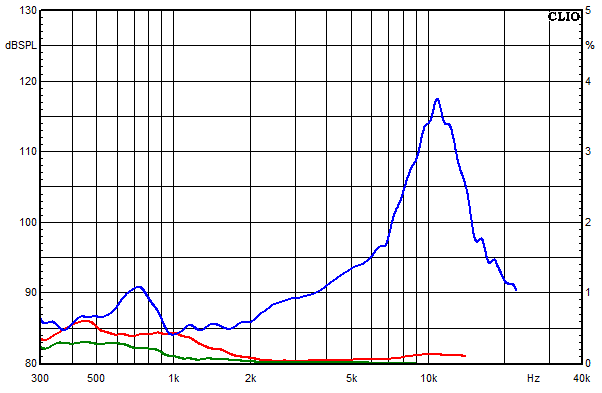

Cube Top MK3 Klirrfaktor-Frequenzgänge bei 105 dB mittlerem Schalldruckpegel

Messungen Cube Top MK3, Cube Top MK3 Klirrfaktor-Frequenzgänge bei 105 dB mittlerem Schalldruckpegel
  • Blau = k2
  • Rot = k3
  • Grün = k5

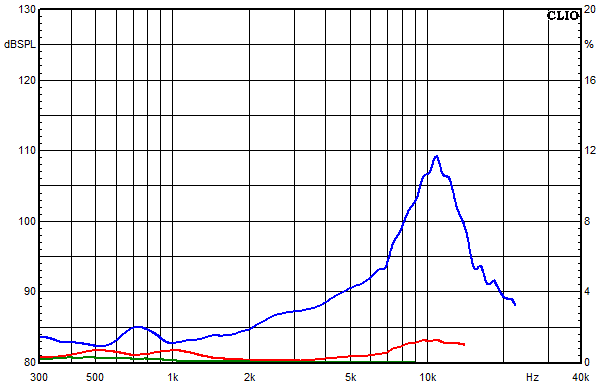

Cube Top MK3 Klirrfaktor-Frequenzgänge bei 115 dB mittlerem Schalldruckpegel

Messungen Cube Top MK3, Cube Top MK3 Klirrfaktor-Frequenzgänge bei 115 dB mittlerem Schalldruckpegel
  • Blau = k2
  • Rot = k3
  • Grün = k5

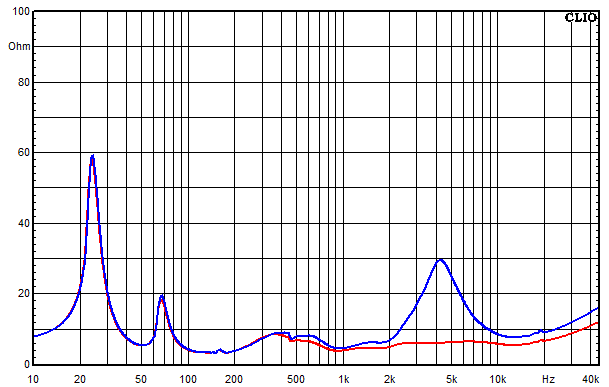

Cube Top MK3 Impedanz-Frequenzgang

Messungen Cube Top MK3, Cube Top MK3 Impedanz-Frequenzgang
  • Blau = ohne Impedanzkorrektur
  • Rot = mit Impedanzkorrektur

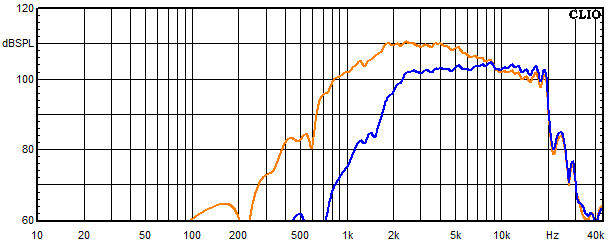

Cube Top MK3 Frequenzgang Hochtöner

Messungen Cube Top MK3, Cube Top MK3 Frequenzgang Hochtöner
  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

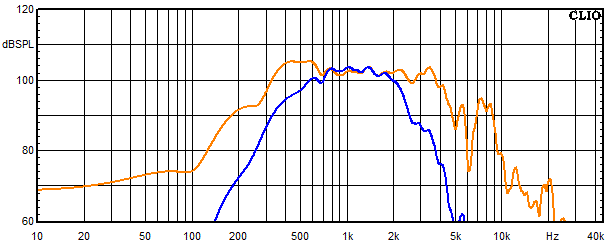

Cube Top MK3 Frequenzgang Mitteltöner

Messungen Cube Top MK3, Cube Top MK3 Frequenzgang Mitteltöner
  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

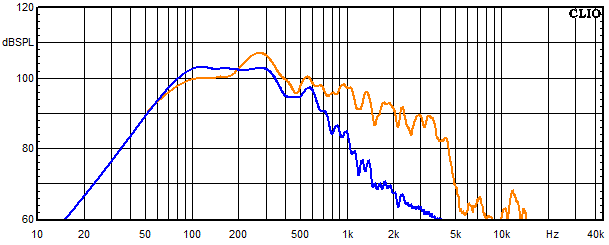

Cube Top MK3 Frequenzgang vom Tieftöner

Messungen Cube Top MK3, Cube Top MK3 Frequenzgang vom Tieftöner
  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

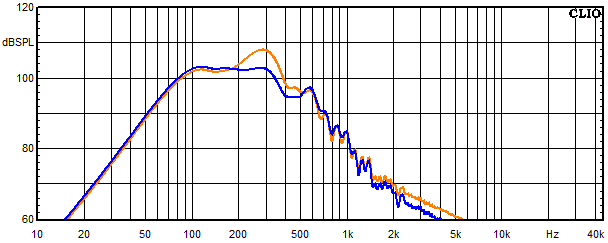

Cube Top MK3 Frequenzgang vom Tieftöner mit Saugkreis

Messungen Cube Top MK3, Cube Top MK3 Frequenzgang vom Tieftöner mit Saugkreis
  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis


Für Fragen und mehr Informationen rufen Sie uns bitte an: +49 721 970 37 24.
Sie können uns auch gern eine Email senden: info@lautsprechershop.de
zum Bausatz Cube Top MK3
