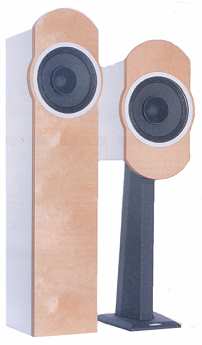

Dacapo Tower und Sat/Center   in Hobby HiFi 5/2006

Dacapo Tower, Sat, Center aus Hobby HiFi 5/2006
technische Daten
Dacapo Tower:
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 97 dB
- Größe (HxBxT): 115 x 29 x 30 cm
- Frequenzbereich (-8dB): 150 - 19 000 Hz
- Prinzip: Geschlossene Box mit KU

Dacapo Center/Sat:
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 97 dB
- Größe (HxBxT): 50 x 29 x 38 cm
- Frequenzbereich (-8dB): 150 - 20 000 Hz
- Prinzip: Geschlossene Box mit KU

Die Dacapo ist eine geschlossene Box mit Ciare CH 250, einem Breitbänder, der 97-100 dB Empfindlichkeit (2,83V/1m) aufweist. Da die Tieftonwiedergabe in einer geschlossenen Box etwas überhöht ist, wird (wie schon bei Dynaudio-Boxen mit Variovent) eine kontrollierte Undichtigkeit (KU) eingesetzt, um den Frequenzgang zu glätten.

Beschreibung "Hören mit Röhren" in Hobby HiFi:
Besondere Erwähnung verdient der enorm hohe Wirkungsgrad beider Konstruktionen: 97 dB bei 1.000 Hertz, im Hochtonbereich sogar bis zu 100 dB unter Normbedingungen weisen den CH 250 als besonders effektiven Kostverwerter aus. Tower und Satellit sind damit ideale Partner für Röhrenendstufen mit sehr geringer Ausgangsleistung" ...

Auszug aus der Klangbeschreibung in Hobby HiFi:
"Im Hörraum der Redaktion präsentierte sich der Dacapo-Tower tonal ausgewogen und mit einer präzisen Räumlichkeit. Sowohl die Breiten- als auch die Tiefenstaffelung gelangen ihm vorbildlich. Dass da Lautsprecher für gerade mal 300 Euro Paarpreis spielten, grenzte schon ans Unmögliche." .... "Die klangliche Verwandtschaft mit den Dacapo-Schallwänden aus HOBBY HiFi 3/2006 ist unverkennbar. Insbesondere die überraschend ausgewogene Tonalität, die mit konventionellen Mehrweg-Konstruktionen durchaus Schritt hält, verblüfft. Sie fällt sogar noch souveräner aus als bei der offenen Konstruktion, deren 2 kHz-Sperrkreis bis zuletzt umstritten blieb. Hier passt das Korrekturnetzwerk perfekt. Im Vergleich mit optimal aufgestellten Dacapo-Dipolen mangelt es allenfalls ein wenig an der überragenden Luftigkeit im Klangbild - hier fehlt einfach die von der Membranrückseite beigesteuerte Hochtonenergie. Zudem wirken Männerstimmen und voluminöse Musikinstrumente - Cello, Kontrabass, Bariton-Saxofon - schlanker." ...

Unser Bausatz besteht aus (Werte in Klammer für Sat/Center):


- Ciare CH 250
- 3 (1) Beutel Polyester Dämmstoff
- 1/2 Beutel Bondum 800
- selbstklebende Schaumstoff-Dichtstreifen
- 8 Schrauben Pan 4 x 20 mm
- 1,5 m Kabel 2x1,5 mm2
- Terminal mit vergoldeten Messingklemmen

- der Bauplan (ohne Gehäusebauplan)

die Frequenzweichenbauteile auf Holz aufzubauen:
- 0,15 mH Luftspule, 1,4 mm Draht
- 0,068 mH Luftspule, 1,4 mm Draht
- 0,047 mH Luftspule, 1,4 mm Draht
- 0,022 mH Luftspule, 1,4 mm Draht
- 2x 100 μF und 47 (82) μF Elko glatt
- 15 uF, 22 μF und 2x 68 μF Elko glatt
- 10 μF MKP-Kondensator/400V
- 10 (15) μF MKP-Kondensator/400V
- 6,8 μF und 3,3 μF MKP-Kondensator
- 22 Ohm MOX4-Widerstand (rot-rot-schwarz)
- 15 Ohm Keramikwiderstand 20W

Preis der Bausatzes Dacapo Tower ohne Gehäuse
Preis pro Lautsprecher - nicht lieferbar

Preis der Bausatzes Dacapo Sat/Center ohne Gehäuse
Preis pro Lautsprecher - nicht lieferbar

Auf Wunsch erhalten Sie eine 220 x 155 mm große Universal-Leiterplatte, auf die Sie die Weiche aufbauen können.
Preis der Leiterplatte EUR 11,80 ohne MwSt: € 9.92 / $ 10.51

Bausatz Dacapo Tower aus Hobby HiFi, High-End-Version

In der Zeitschrift Hobby HiFi wird auch die High-End Version beschrieben und gelobt. Diese wollen wir Ihnen natürlich auch anbieten, jedoch schlagen wir Mundorf cfc-Spulen vor. Die gegenüber der Standardversion geänderten Bauteile sind kursiv geschrieben:

Unser Bausatz besteht aus (Werte in Klammer für Sat/Center):


- Ciare CH 250
- 3 (1) Beutel Polyester Dämmstoff
- 1/2 Beutel Bondum 800
- selbstklebende Schaumstoff-Dichtstreifen
- 8 Schrauben Pan 4 x 20 mm
- 1,5 m Kabel Inakustik Premium LS Silver (versilbert)
- Terminal mit vergoldeten Messingklemmen

- der Bauplan (ohne Gehäusebauplan)

die Frequenzweichenbauteile auf Holz aufzubauen:
- 0,15 mH cfc14-Kupferfolienspule
- 0,068 mH cfc14-Kupferfolienspule
- 0,047 mH cfc14-Kupferfolienspule
- 0,022 mH cfc14-Kupferfolienspule
- 2x 100 μF und 47 (82) μF Elko glatt
- 15 uF, 22 μF und 2x 68 μF Elko glatt
- 10 μF Mundorf MCAP Supreme-Kondensator
- 10 (15) μF Mundorf MCAP Supreme-Kondensator
- 6,8 μF und 3,3 μF Mundorf MCAP Supreme / 800V
- 22 Ohm MOX4-Widerstand (rot-rot-schwarz)
- 15 Ohm Keramikwiderstand 20W

Preis des Bausatzes Dacapo Tower mit High-End Weiche, ohne Gehäuse
Preis pro Lautsprecher - nicht lieferbar

Preis des Bausatzes Dacapo Sat/Center mit High-End Weiche, ohne Gehäuse
Preis pro Lautsprecher - nicht lieferbar

Auf Wunsch erhalten Sie eine 220 x 155 mm große Universal-Leiterplatte, auf die Sie die Weiche (außer den großen Spulen) aufbauen können.
Preis der Leiterplatte EUR 11,80 ohne MwSt: € 9.92 / $ 10.51
