Donau MK2   Altavoz Torre por newsletter

Datos técnicos
  • Impedancia: 4 Ohm
  • Nivel de presión sonora (2,83V/1m): 82 dB
  • Dimensiones (ancho x alto x profundidad): 1100 x 240 x 350 mm
  • Rango de frecuencia (-8dB): 31 a 30000 Hz
  • Frecuencia (s) Crossover: 220, 2000 Hz
  • Principio: Carcasa cerrada
Agrandar

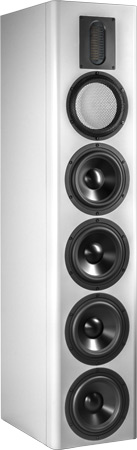

Donau MK2 es una columna acústica de tres vías. Donau MK2 es un altavoz cerrado con chasis fabricado por la empresa Audaphon, Accuton y la empresa Wavecor.

El kit incluye los siguientes altavoces:
- un transformador air motion (altavoz de agudos de cinta) Seas Audaphon AMT-1i
- un altavoz de medios graves Accuton/Thiel C173-6-191 E
- cuatro altavoces de graves Wavecor SW182BD03, 4 Ohm

La columna de altavoz Kura ha sido desarrollada por Daniel Gattig y Dennis Frank.

El divisor de frecuencia está formado por
- un filtro de paso alto de tercer orden (18 dB / octava) para el altavoz de agudos.
- un filtro paso banda formado por un filtro de paso alto de segundo orden (12 dB / octava) y un filtro de paso bajo de segundo orden (12 dB / octava) para el altavoz de medios graves
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es perfectamente lineal.

El diagrama de cascada está casi exento de errores

Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 500 Hz y bajo 0,4%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 0,6% .

Nuestro kit de montaje se compone de

  • Accuton/Thiel C173-6-191E mids/woofer, one unit
  • Audaphon AMT-1i
  • 4x Wavecor Subwoofer SW182BD03, die cast, 4 Ohm
  • 1,5x Damping fleece MT Bondum 800 (30 x 50 x 2 cm)
  • 5x Damping Sonofil 100 x 35 cm for 20 litres
  • Binding Post PK28 I, gold plated (one pair, red and black)
  • 4m Speaker cable 2x1.5 mm2, transparent
  • 4x Allen wood screws, black, 4x25 mm, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • ClarityCap PWA capacitor 10 uF / 160 Vdc
  • ClarityCap PWA capacitor 100uF / 160 Vdc
  • Audaphon MKP CAP Superior 0.68 uF / 400 Vdc
  • Audaphon MKP CAP Superior 5.6 uF / 400 Vdc
  • Audaphon MKP CAP Superior 6.8 uF / 400 Vdc
  • Audaphon MKT CAP 100 uF / 160 Vdc
  • Mundorf, electrolytic capacitor, etched, 220 uF/63 Vdc
  • 1.3 mm air core coil, 2.2 mH/0.48 Ohm
  • 0.7 mm air core coil, 0.47 mH/0.50 Ohm
  • 0.7 mm air core coil, 0.68 mH/0.70 Ohm
  • Mundorf bs140 core coil 8.2mH/0.33Ohm
  • Mundorf H core coil H71, 3.9 mH/0.5 0hm
  • Mundorf H core coil H71, 33 mH/1.93 0hm
  • Metal-oxide resistor, 10W 4.7 Ohm (yellow-violet-gold)
  • Metal-oxide resistor, 10W 8.2 Ohm (grey-red-gold)
  • 5x Metal-oxide resistor, 10W 10 Ohm (brown-black-black)
  • Metal-oxide resistor, 10W 15 Ohm (brown-green-black)

Kit sin la caja, precio por altavoz   EUR 1661,00 sin IVA: € 1395.80 / $ 1549.34

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados para el Seas Audaphon AMT-1i, en los que la calidad es determinante, son los excelentes Clarity Cap MR, de 630 voltios .

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 2004,00 sin IVA: € 1684.03 / $ 1869.28

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:

Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 23,90 sin IVA: € 20.08 / $ 22.29

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito impreso :
Leiterplatte 150x115 mm, estañada, precio por unidad:   EUR 4,70 sin IVA: € 3.95 / $ 4.38
Recomendamos usar cuatro placas por cada kit (ocho por cada par de altavoces)


Medidas en este altavoz

measurmentsMedidas en este altavoz

Fotos

PhotosFotos de este altavoz
