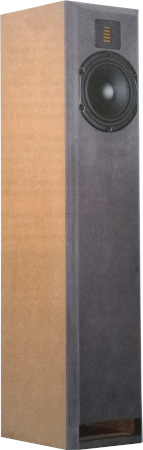

El Loco TQWT   L'enceinte en colonne de Hobby Hifi 1/2022

Fiche technique:
  • Impédance nominale: 8 Ohm
  • Sensibilité (2,83V/1m): 85,5 dB
  • Dimensions (HxLxP): 1000 x 210 x 300 mm
  • Réponse en fréquence (-8dB): 38 - 30000 Hz
  • Fréquence(s) de coupure: 2600 Hz
  • Principe:

El Loco TQWT est une enceinte colonne à deux voies.

El Loco TQWT est une enceinte à Tapered Quarter Wave Tube, utilisant des haut-parleurs Omnes Audio .

Le kit comprend les haut-parleurs:
- un air motion transformer (tweeter à ruban) Omnes Audio AMT 50
- un boomer Omnes Audio MW 6B

L'enceinte a été développée par Bernd Timmermanns.

Le filtre est composé:
- d'un passe-haut du troisième ordre (18 dB/octave) pour le tweeter.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre (graphique en cascade) présente ,dans les médiums, un comportement qui tend à éviter les oscillations .

Les déformations non linéaires à volume moyen (90dB, 1m) sont inférieures à 0,8% à partir de 100 Hz.

Notre kit se compose de

  • Omnes Audio MW 6B
  • Omnes Audio AMT 50
  • Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 0,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x1,5 mm2, translucide
  • 1,5x Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon MKT 6,8 μF / 160 Vdc
  • Condensateur Audaphon MKT 10 μF / 160 Vdc
  • Condensateur électrolytique JB bipolaires advanced, 6,8 μF / 50 Vdc
  • Bobine à air 0,7 mm , 0,33 mH/0,48 Ohm
  • Bobine Mundorf à noyau Aronit P100 2,2 mH/0,49Ohm
  • Résistance oxyde de métal, 5W 3,3 Ohm (orange-orange-or)

Composants sans ébénisterie, prix par unité   EUR 135,00 hors TVA: € 113.45 / $ 129.33

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • 2x Condensateur Audaphon Superior (MKP) 6,8 μF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 10 μF / 400 Vdc
  • Bobine à air vernie Mundorf BL71 0,33 mH/0,48 Ohm
  • Bobine Mundorf à noyau et spires collées BP100 2,2 mH/0,49Ohm
  • Résistance oxyde de métal, 5W 3,3 Ohm (orange-orange-or)

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 152,00 hors TVA: € 127.73 / $ 145.61

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur électrolytique JB bipolaires advanced, 22μF / 50 Vdc
  • Bobine à air 0,7 mm 0,82 mH/0,89 Ohm
  • Résistance céramique 10 Ohm/20 Watt

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 11,90 hors TVA: € 10.00 / $ 11.40

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 140x102 mm, étamé, prix à l´unité:   EUR 4,20 hors TVA: € 3.53 / $ 4.02
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
