Elara   L'enceinte en colonne de K+T 2/2020

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 90 dB
  • Dimensions (HxLxP): 1000 x 320 x 366 mm
  • Réponse en fréquence (-8dB): 30 - 19000 Hz
  • Fréquence(s) de coupure: 1800 Hz
  • Principe: bassréflex

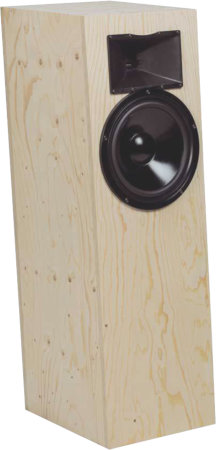

Elara est une enceinte colonne à deux voies.

Elara est une enceinte basse-réflex, utilisant des haut-parleurs Mundorf et Visaton.

Le kit comprend les haut-parleurs:
- un air motion transformer (tweeter à ruban) Mundorf ProAMT 88PP27R-8-462-H
- un boomer Visaton W 250 S, 4 Ohm

L'enceinte a été développée par Thomas Schmidt et Holger Barske.

Le filtre est composé:
- d'un passe-haut du deuxième ordre (12 dB/octave) pour le tweeter.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre est presque exempte de défauts.

Les distortions non-linéaires sont faible: pour un niveau de 85 dB à 1m, elles restent en dessous de 0,9% à partir de 200 Hz! A 95 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 1,2%.

Notre kit se compose de

  • ProAMT 88PP27R-8-462-H
  • Visaton W250 S, 4 Ohm
  • Évent bass-reflex HP70 XL, 70x220 mm, noir
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 1,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • 0,5x Mousse alvéolée N25 100x50x4 cm, noir
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 3m Câble haut-parleur 2x1,5 mm2, translucide
  • 2x Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 2,7 μF; / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 4,7 μF; / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 10 μF; / 400 Vdc
  • Condensateur Audaphon MKT 15 μF; / 160 Vdc
  • Condensateur électrolytique JB bipolaires advanced, 33μF / 100 Vdc
  • Bobine à air Mundorf L140 1,0 mH/0,30 Ohm
  • Bobine à air 0,7 mm , 0,33 mH/0,48 Ohm
  • Bobine à air 0,7 mm , 0,39 mH/0,49 Ohm
  • Résistance céramique 6,8 Ohm/20 Watt
  • Résistance oxyde de métal, 10W 3,3 Ohm (orange-orange-or)
  • 2x Résistance oxyde de métal, 10W 5,6 Ohm (vert-bleu-or)

Composants sans ébénisterie, prix par unité   EUR 574,15 hors TVA: € 494.96 / $ 579.10

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Condensateur ClarityCap CSA 10 μF; / 630 Vdc
  • Condensateur ClarityCap CSA 4,7μF / 250 Vdc
  • Condensateur Audaphon Superior (MKP) 2,7 μF; / 400 Vdc
  • Condensateur Audaphon MKT 15 μF; / 160 Vdc
  • Condensateur Audaphon MKT 33 μF; / 160 Vdc
  • Bobine à air vernie Mundorf BL71 0,33 mH/0,48 Ohm
  • Bobine à air vernie Mundorf BL71 0,39 mH/0,51 Ohm
  • Bobine à air vernie Mundorf BL140 1,0 mH/0,30 Ohm
  • Résistance céramique 6,8 Ohm/20 Watt
  • Résistance oxyde de métal, 10W 3,3 Ohm (orange-orange-or)
  • 2x Résistance oxyde de métal, 10W 5,6 Ohm (vert-bleu-or)

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 617,04 hors TVA: € 531.93 / $ 622.36

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur Audaphon MKT 33 μF; / 160 Vdc
  • Bobine à air 0,7 mm , 0,10 mH/0,27 Ohm
  • Résistance céramique 12 Ohm/20 Watt

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 13,94 hors TVA: € 12.02 / $ 14.06

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 150x115mm, étamé, prix à l´unité:   EUR 4,58 hors TVA: € 3.95 / $ 4.62
Nous vous recommandons un support par enceinte (deux pour une paire d´enceintes)
