Medidas en Elias X1 R152
|
Aquí encontrará las medidas del kit xxnombre
Las mediciones se realizan con el sistema de medición audiomática Clio FW.
El amplificador de medición es un Clio QC-Box 5. Esta unidad de control realiza una variedad de tareas, por ejemplo, controlar un láser, controlar plataformas giratorias, etc.
Como micrófono de medición se utiliza una Audiomática Mic-01 calibrada con una longitud de 25 cm.
|

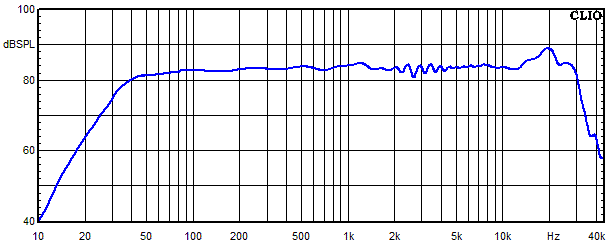

Respuesta de frecuencia
|
 |
|

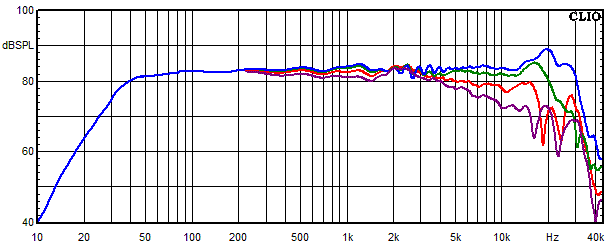

Respuesta de frecuencia medida en ángulos de 0°, 15°, 30° y 45°
|
 |
- azul = 0°
- verde = 15°
- rojo = 30°
- púrpura = 45°
|

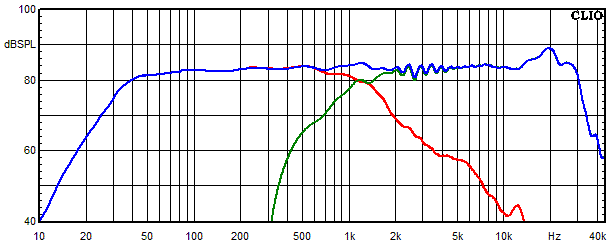

Respuesta de frecuencia de los canales individuales
|
 |
- azul = suma de tweeter y woofer medidos en el eje .
- verde = vía de agudos
- rojo = vía de graves
|
Espectro de caída
|
 |
|

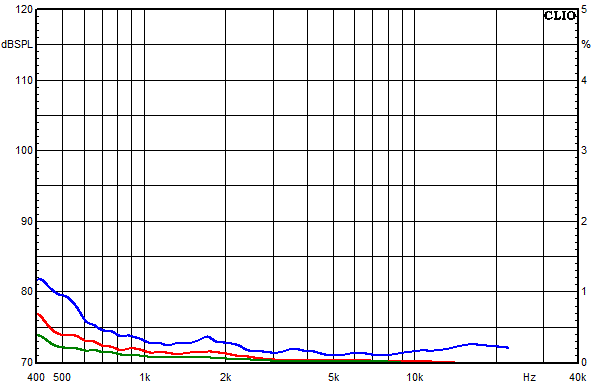

Respuesta de frecuencia del factor de distorsión a un nivel de presión sonora medio de 85 dB
|
 |
- azul = k2
- rojo = k3
- verde = k5
|

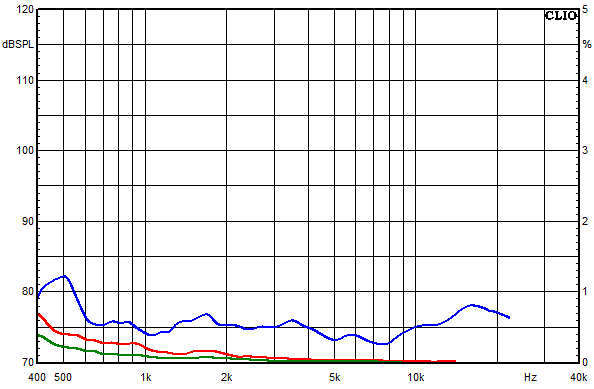

Respuesta de frecuencia del factor de distorsión a un nivel de presión sonora medio de 95 dB
|
 |
- azul = k2
- rojo = k3
- verde = k5
|

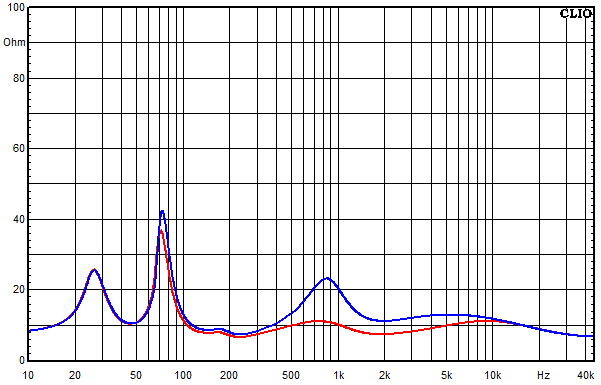

Impedancia Respuesta en frecuencia
|
 |
- azul = sin corrección de impedancia
- rojo = con corrección de impedancia
|

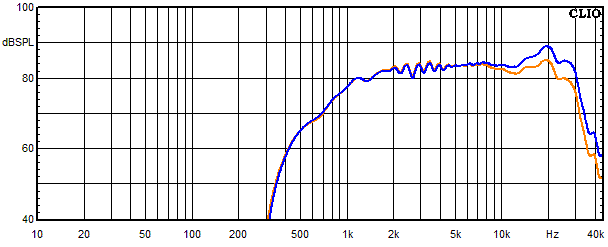

Respuesta de frecuencia del tweeter con condensador de bypass
|
 |
- azul =con condensador de bypass
- anaranjado = sin condensador de bypass
|
Respuesta de frecuencia del tweeter con condensador de bypass
|
 |
- azul = con filtro de cruce
- anaranjado = sin filtro de cruce
|

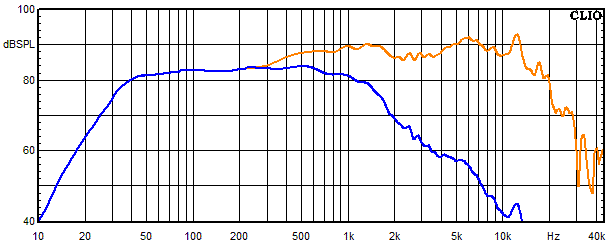

xx Respuesta en frecuencia del woofer
|
 |
- azul = con filtro de cruce
- anaranjado = sin filtro de cruce
