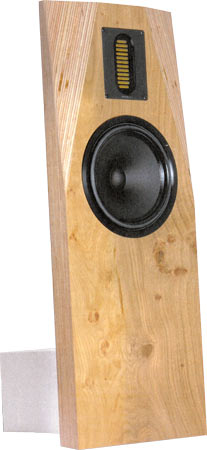

Elysion   L'enceinte en colonne de Hobby Hifi 5/2019

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 92 dB
  • Dimensions (HxLxP): 800 x 300 x 304 mm
  • Réponse en fréquence (-8dB): 130 - 31000 Hz
  • Fréquence(s) de coupure: 1800 Hz
  • Principe: dipôle

Elysion est une enceinte colonne à deux voies.

Elysion est une enceinte dipôle, utilisant des haut-parleurs Mundorf et ScanSpeak.

Le kit comprend les haut-parleurs:
- un air motion transformer (tweeter à ruban) Mundorf AMT25D6.1-R
- un haut-parleur grave/médium ScanSpeak 21WE/4542T00

L'enceinte a été développée par Bernd Timmermanns.

Le filtre est composé:
- d'un passe-haut du deuxième ordre (12 dB/octave) pour le tweeter.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave-médium.

La réponse en fréquence est équilibrée.

La réponse du spectre est exempte de défauts.

Les déformations non-linéaires à 90dB (1m) sont, à partir de 50 Hz, pratiquement toutes en dessous de 1%.

Notre kit se compose de

  • Mundorf AMT 25D6.1-R
  • ScanSpeak Ellipticor 21WE/4542T00, 4Ohm
  • Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • Bornier PK28 I plaqué or (la paire, 1 rouge + 1 noire)
  • 3m Câble haut-parleur 2x1,5 mm2, flexibilité élevée, translucide
  • 0,75x Vis à bois à tête cylindrique 4x25 mm, noire, 8 pièces
  • 0,04x Vis de cloison sèche 3,5 x 25, noir galvanisé, 100 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Mundorf MCAP EVO Oil 8,2 uF / 450 V
  • Condensateur Audaphon Superior (MKP) 6,8 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 15 uF / 400 Vdc
  • Bobine à air vernie Mundorf BL71 0,047 mH
  • Bobine à air vernie Mundorf BL100 0,56 mH/0,36 Ohm
  • Bobine à air vernie Mundorf BL140 1,5 mH/0,38 Ohm
  • Résistance oxyde de métal, 10W 3,3 Ohm (orange-orange-or)

Composants sans ébénisterie, prix par unité   EUR 1507,00 hors TVA: € 1266.39 / $ 1405.69

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène Mundorf Supreme EVO Oil and EVO Oil. Les bobines sont des bobines à ruban pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 1675,00 hors TVA: € 1407.56 / $ 1562.39

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:


Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 16,00 hors TVA: € 13.45 / $ 14.92

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 240x165mm, étamé, prix à l´unité:   EUR 7,60 hors TVA: € 6.39 / $ 7.09
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
