Messungen Felis

Hier finden Sie die Messungen zum Lautsprecher Felis

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

Felis Frequenzgang

Felis Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

• Blau = 0°
• Grün = 15°
• Rot = 30°
• Violett = 45°

Felis Frequenzgang der einzelnen Kreise

• Blau = Summe aus Hochtöner und Tieftöner auf Achse gemessen
• Grün = Hochtonzweig
• Rot = Tieftonzweig

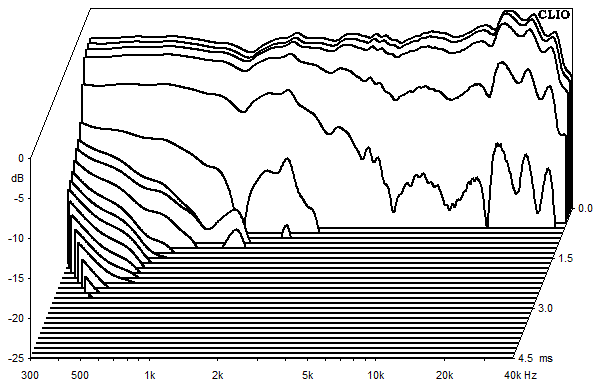

Felis Wasserfallspektrum

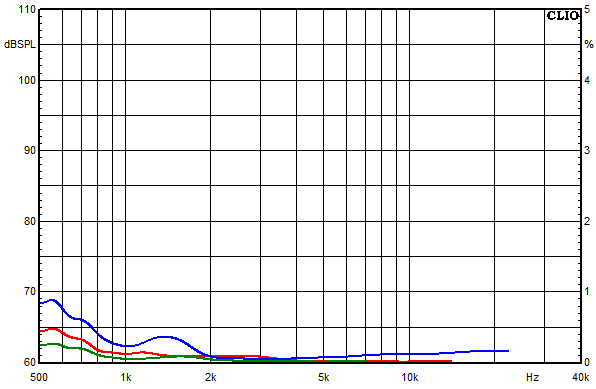

Felis Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

• Blau = k2
• Rot = k3
• Grün = k5

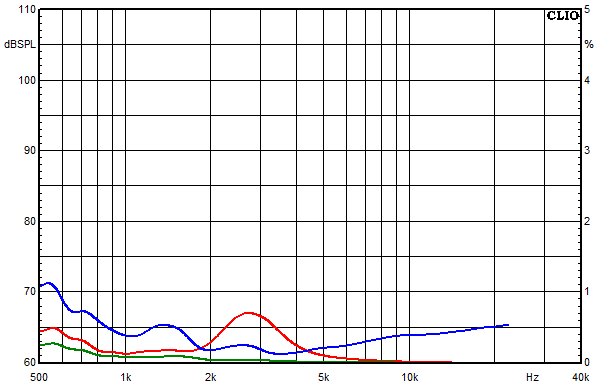

Felis Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

• Blau = k2
• Rot = k3
• Grün = k5

Felis Impedanz-Frequenzgang

Felis Frequenzgang Hochtöner

• Blau = mit Frequenzweiche
• Orange = ohne Frequenzweiche

Felis Frequenzgang vom Hochtöner mit Bypasskondensator

• Blau = mit Bypasskondesator
• Orange = ohne Bypasskondesator

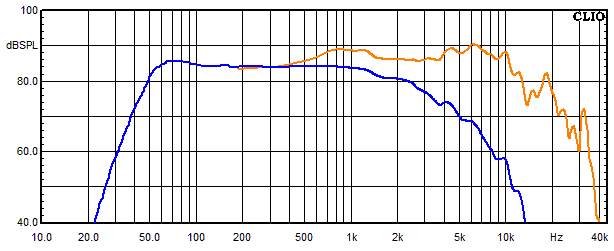

Felis Frequenzgang vom Tieftöner

• Blau = mit Frequenzweiche
• Orange = ohne Frequenzweiche

Felis Frequenzgang Tieftöner mit Saugkreis

• Blau = mit Saugkreis
• Orange = ohne Saugkreis
