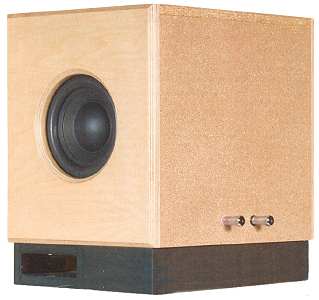

Gemini Sub, aus Hobby HiFi 3/09

Gemini Sub aus Hobby HiFi 3/2009

Technische Daten
- Impedanz: 2 Ohm
- Kennschalldruck (2,83V/1m): 91 dB
- Größe (HxBxT): 48 x 35 x 45,1 cm
- Frequenzbereich (-3dB): 30-120 Hz
- Trennfrequenz: einstellbar (80-120 Hz)
- Prinzip: impulskompensierte Bassreflexbox
Reckhorn A-402 ist eine 2-ohm-stabile Subwoofer-Endstufe. Zu dieser war es naheliegend ein Lautsprecherprojekt mit zwei parallel geschalteten 4-Ohm-Lautsprechern zu designen. Wenn schon parallel geschaltet, dann kann man den Subwoofer auch impulskompensiert gestalten. Das Prinzip dazu wurde von Bernd Timmermanns bereits beim BassExciter im Bausatz Hexagon erklärt.

Mit dem Reckhorn A-402 wurden dann zwei Tieftöner kombiniert, die noch als preiswert gelten können: Tang Band W8-740P oder W8-740. Diese wurden so angeordnet dass sie in entgegengesetzte Richtung abstrahlen. Auf den beiden gegenüberliegenden Seiten des Subwoofers sind also die Lautsprecher zu sehen. Der Bassreflexkanal der beiden Tieftöner wurde im Sockel integriert, wozu jedem Tieftöner die Hälfte des Sockels zur Verfügung steht.

Auszug aus der Klangbeschreibung in Hobby HiFi 3/2009:

... ""Oriental Bass" von Renaud Garcia-Fons ist ein Leckerbissen für Lautsprecher, die 30 Hertz "können". Das liegt nicht zuletzt am fünfsaitigen Kontrabass, dessen tiefe B-Saite ja noch ein Stück tiefer gestimmt ist als die E-Saite des normalen, viersaitigen Basses. Garcia-Fons beherrscht sein Instrument überaus virtuos, und was er mit der riesigen Bassgeige macht, grenzt an Zauberei. Diese Schwärze und gleichzeitige Leichtfüßigkeit ist ganz erstaunlich, und nur Tiefton-Schallwandler der Extraklasse lassen es zu, dass dieser Eindruck aufkommt. Der Gemini-Sub gehört zweifellos in diese Kategorie, denn er kombiniert die Wucht tiefer Töne mit einer geradezu verblüffenden Leichtigkeit, die erst durch exzellente Feinzeichnung und aller penibelste Auflösung gelingt. Die Crash Test Dummies durften danach die Pegelfestigkeit von Gemini und Reckhorn-Endstufe auf die Probe stellen. "God Shuffles His Feet" von der gleichnamigen CD bietet Tiefstbassmassage mit hohem Pegel, und auch das gelang mit Bravour. Schließlich ließen wir Pink Floyds "Dark Side of The Moon" durchlaufen, die in der SACD-Fassung aus dem über 30 Jahre alten Material verblüffende neue Facetten zaubert - auch und gerade am unteren Ende des Tonfrequenzspektrums." ...

Unser Bausatz enthält:

- zwei Tang Band W8-740-Tieftöner
- 16 Inbusschrauben 5x30 mm
- 2 Polklemmen aus vergoldetem Messing
- 1,5 m Lautsprecherkabel 2x 2,5 mm2
- selbstklebende Schaumstoffdichtstreifen
- die Bauanleitung

Preis des Boxenbausatzes ohne Verstärker Reckhorn A-402
und ohne Gehäuse pro Stück: EUR 219,00 ohne MwSt: € 184.03 / $ 207.96


in Hobby HiFi wird dazu der Verstärker Reckhorn A-402 empfohlen

alternatives Gehäuse Gemini Sub Den Verstärker Reckhorn A-402 erhalten Sie im Direktvertrieb für rund 250 EUR bei
Reckhorn Ltd. in 24568 Kaltenkirchen, Werner-von-Siemens-Str. 15, Tel. +49 (4191) 5025-0
Nach den Hobby HiFi-Testergebnissen weist er ein sehr gutes Preis-/Leistungsverhältnis auf.

Einbauverstärker

Wünschen Sie einen Einbauverstärker statt einem Standgerät, so eignet sich der Verstärkers Detonation DT 150. Statt einem separaten Verstärkergehäuse, ist es denkbar das Subwoofergehäuse einige cm breiter zu machen und den DT 150 seitlich in einen durch 3 zusätzliche Brettchen geschaffenen Raum zu plazieren.

Bild rechts zeigt die Änderung des Gehäuses von oben: die rote Line kennzeichnet die Gehäusegrenze in Originalbauweise. Damit das Volumen der Tieftöner durch die Verstärkerkammer des Einbauverstärkers nicht kleiner wird, ist das Gehäuse in der Breite von ca. 350 mm auf 410 mm zu vergrößern. Der Einbauverstärker wird dann mit 3 Brettchen von den beiden Tieftöner-Gehäusekammern abgetrennt.

Der Fuß mit den zwei Bassreflexkammern wird mittig unter dem Subwoofergehäuse angebracht.

Den Detonation DT 150 bieten wir an:
EUR 198,00 ohne MwSt: € 166.39 / $ 188.02

Weiteres Zubehör

Zur Dämmung des Tieftöners empfiehlt Zeitschrift Hobby HiFi insbesondere bei hoch gewählter Trennfrequenz ab ca 100 Hz oder darüber Damping 10 oder Damping 30, wovon eine bis eineinhalb Matten eingesetzt werden können:

eine Matte Damping 10 EUR 18,90 ohne MwSt: € 15.88 / $ 17.95
oder
eine Matte Damping 30 EUR 31,90 ohne MwSt: € 26.81 / $ 30.29
oder
10 mm Nadelflies NF 10 EUR 10,60 ohne MwSt: € 8.91 / $ 10.07
