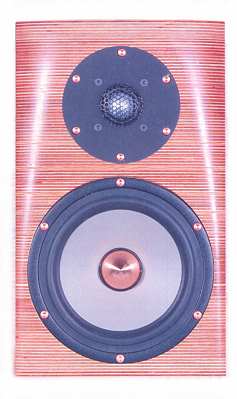

GHP-Monitor ein Monitor mit Seas Excel-Chassis aus Hobby Hifi 2/2008

GHP-Monitor aus Hobby HiFi 2/20MTL
Die Daten:
- Maße (HxBxT): 335x200x280 mm
- Impedanz: 6 Ohm
- Trennfrequenz: 1,8 kHz
- Empfindlichkeit: 82,5 dB (2,83V/1m)
- Frequenzbereich (-3dB): 53 - >40 000 Hz
Kompakter Kompaktlautsprecher mit hervorragender Klangqualität. Der GHP-Monitor enthält einen Seas Excel-Hochtöner T29 AF001 mit einer Aluminium-Magnesium-Membran und einen Excel Tieftöner W18 E001, der ebenso eine Magnesium-Membran hat.

Die Bezeichnung GHP-Monitor kommt von "geschlossene Bauweise mit HochPass". Die Regalbox ist also geschlossen und hat zur Tieftonanhebung einen Hochpass, wozu Sie die Theorie hier finden.

Ausschnitt aus der Klangbeschreibung von Hobby HiFi:
"Für den Hörtest holten wir den 18-Zoll-Subwoofer Sub Zero aus HOBBY HiFi 5/2007 hinzu." ... " Der erste Hördurchgang fand noch ohne Bassunterstützung statt. Hier zeigte der kompakte Monitor, dass er bereits im Alleingang zu überzeugen vermag. Jede Art von Musik klingt geradezu unglaublich natürlich und löst sich perfekt von den Lautsprechern. Breiten- und Tiefenstaffelung gelingen punktgenau, feinste Details lösen die Schallwandler minuziös auf. Am verblüffendsten gerät die Basswiedergabe: staubtrocken und mit atemberaubendem Timing. Ganz klar: Die allertiefsten Lagen fehlen. Eine große Kirchenorgel oder ein Kontrabassklingen nicht so gewaltig, wie man es von wirklich tiefbasspotenten Lautsprechern kennt. Aber dynamisch lassen diese Schallwandler nichts anbrennen: Solche Pegelfestigkeit traut man eigentlich eher größeren Standboxen zu. Angesichts der Tatsache, dass es sich um Fünf-Liter-Lautsprecher handelt, gibt es für das, was unter 100 Hertz passiert, nur ein Wort: Erstaunlich. Als dann der perfekt angepasste Sub Zero mitmischte, wurde einmal mehr klar, wie wertvoll ein Bassmodul für jede Art von Musik ist: Nicht nur die Kirchenorgel und der Kontrabass klangen jetzt so, wie man es sich immer wünscht und leider viel zu selten zu hören bekommt; das Klangbild wurde insgesamt größer, weiträumiger, üppiger. Die räumliche Staffelung der Stimmen und Instrumente blieb erhalten, aber jetzt ging es hinter den Musikern noch weiter.   ...

Unser Bausatz enthält:

- Excel T29 AF001
- Excel W18 E001
- 2,5 Stück Bitumex
- 1/2 Bondum 800
- 1 Pack Polyester Dämmstoff
- selbstklebende Schaumstoff-Dichtstreifen
- 12 Schrauben Pan 4 x 20
- 2 vergoldete Polklemmen
- 2 Meter Kabel 2 x 2,5 mm2
- den Bauplan

- eine große Universal-
  leiterplatte für
  die Frequenzweiche
- 2,2 mH Luftspule/1,4 mm Draht
- 0,27 mH Luftspule/0,7 mm Draht
- 5,6 mH Ferritkernspule, < 0,4 Ohm
- 0,68 mH Luftspule/0,7 mm Draht
- 0,15 mH cfc-Luftspule
- 0,1 mH Luftspule/0,7 mm Draht
- 2x 10 μF MKP-Folienkondensator
- 2x 3,3 μF MKP-Folienkondensator
- 470 μF Elko rau, dazu parallel 10 μF MKP
- 0,22 μF MKP-Folienkondensator
- 6,8 μF MKP-Folienkondensator
- 0,47 Ohm MOX4-Widerstand (gelb-violett-silber)
- 15 Ohm MOX4-Widerstand (braun-grün-schwarz)
- 5,6 Ohm MOX10-Widerstand (grün-blau-gold)
- 3,9 Ohm MOX4-Widerstand (orange-weiss-gold)

Preis pro Lautsprecher ohne Holzgehäuse auf Anfrage

GHP-Monitor mit High-End-Frequenzweiche

Für eine besonders hochwertige Frequenzweiche bieten wir Ihnen folgende Bauteile an:
- 2,2 mH Kupferfolienspule mit > 3 mm2 Querschnitt
- 0,27 mH Backlackspule / 0,9 mm Draht
- 5,6 mH Kernspule, < 0,4 Ohm
- 0,68 mH Backlackspule / 0,9 mm Draht
- 0,15 mH cfc-Luftspule
- 0,1 mH Backlackspule / 0,9 mm Draht
- 2x 10 μF MKP-Folienkondensator
- 2x 3,3 μF MKP-Folienkondensator
- 4x 100 μF + 47 μF Elko glatt
  + 33 μF MKP parallel

- 0,22 μF MKP-Folienkondensator
- 6,8 μF MKP-Folienkondensator
- 0,47 Ohm MOX4-Widerstand (gelb-violett-silber)
- 15 Ohm MOX4-Widerstand (braun-grün-schwarz)
- 5,6 Ohm MOX10-Widerstand (grün-blau-gold)
- 3,9 Ohm MOX4-Widerstand (orange-weiss-gold)

Preis pro Lautsprecher ohne Holzgehäuse auf Anfrage

Impedanzkorrektur für Röhrenverstärker

Für Röhrenverstärker bieten wir eine Impedanzkorrektur an. Da hier die Bauteilequalität praktisch nicht in die Klangqualität eingeht, bieten wir nur eine Version an. (Auf Anfrage gibt es natürlich auch eine High-End-Version)
- die Impedanzkorrektur zum Aufbau auf Holz enthält:
- 0,33 mH Luftspule / 0,7 mm
- 33 μF Elko glatt
- Widerstand 8,2 Ohm, 20 Watt

Preis pro Lautsprecher: EUR 15,00 ohne MwSt: € 12.61 / $ 13.74
