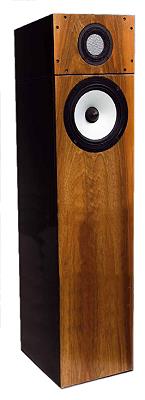

Glory 6, Standlautsprecher   in K+T 1/2012


technische Daten:
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 86 dB
- Maße (HxBxT): 933 x 218 x 345 mm
- Frequenzbereich (-8dB): 49 - 35000 Hz
- Trennfrequenz(en): 600 Hz
- Prinzip: Bassreflexbox

Glory 6 ist eine Bassreflex-Standbox von Thorsten Fischer, Blue Planet Acoustic. Der wesentliche Antrieb der Box ist der Breitbänder Tang Band W3-1797, dessen extrem leichte Aluminium-Wabenmembran durch ein Frontgitter (wie bei Thiel-Lautsprecher) geschützt wird. Der Breitbänder eignet sich vortrefflich für den Mittel-Hochtonbereich, als Bassunterstützung wählte Thorsten Fischer einen Tang Band W6-1974 mit harter Aluminium-Magnesium Membran.

Als Frequenzweiche kommt eine 2-Wege-Weiche mit einer Steilheit von 12 dB/Oktave zum Einsatz. Der Breitbänder enthält in seiner Zuleitung zusätzlich zwei Sperrkreise, die den Frequenzgang glätten.

Damit ergibt sich unter 15 Grad Winkel ein recht ebener Frequenzgang (der natürlich nicht mit 3-Wege Boxen vergleichbar ist). Das Ausschwingverhalten ist gutmütig; nichtlineare Verzerrungen treten bei höheren Pegeln bei Frequenzen ab 4 kHz auf.

Ein Ausschnitt aus dem Klang+Ton Hörtest

... "In den unteren Lagen agierte sie bauartbedingt etwas weniger druckvoll dafür mit einem schön tief reichenden und sauberen Bass. Gegen den fantastischen Jim Thiel-Koinzidenzwandler zieht der kleine Tang Band zwar den Kürzeren, in Sachen Feinauflösung und Abbildungsgenauigkeit - das Rennen geht aber knapper aus, als man sich das vorstellen möchte. Die durchwachsenen Messwerte hört man dem W3-1797 selbst bei bösartigem Hinhören nicht an - der Hochtonbereich wirkt fein aufgelöst und ungemein luftig wie bei einem richtig guten Hochtöner. Im Zusammenspiel agieren die beiden Tang Bands sehr gelassen und feinsinnig. Die relaxte Spielweise schließt aber auch das ordentliche Zupacken nicht aus. Unterm Strich eine äußerst audiophile Box mit Nehmerqualitäten."

Unser Bausatz besteht aus

  • Tang Band Breitbänder W3-1797
  • Tang Band Tieftöner W6-1974
  • Bassreflexrohr HP70, 70x220mm, schwarz
  • 3x Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • Noppenschaum N25-30, 50x50cm, anthrazit
  • 2,5x Dämmmaterial aus Polyesterwatte, 125 g für 20L Volumen
  • Terminal T105 Au mit Messingklemmen, vergoldet
  • 3m Lautsprecherkabel 2x1,5 mm2, transparent
  • Pan-Schrauben 3,5x17 schwarz, 4 Stück
  • Pan-Schrauben 4x20 schwarz, 8 Stück
  • Bauplan für den Bausatz

  • Elko glatt, 33uF / 70 Vdc
  • MKP-Kondensator 4,7 μF / 400V
  • MKP-Kondensator 33 μF / 400V
  • MKP-Kondensator 56 μF / 400V
  • 1,4 mm Mundorf Luftspule, 0,05 mH/0,04 Ohm
  • 1,4 mm Mundorf Luftspule, 0,15 mH/0,11 Ohm
  • Kernspule 3,3 mH/0,27 0hm
  • 1,4 mm Kern-Spule, 4,7 mH/0,24 0hm
  • Metalloxidwiderstand MOX10 1,2 Ohm (braun-rot-gold)
  • Metalloxidwiderstand MOX10 4,7 Ohm (gelb-violett-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Leiterplatte RA160, Best.-Nr. str-RA160, Preis pro Stück: EUR 5,90 ohne MwSt: € 4.96 / $ 5.35
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)

Bausatz mit High-End-Weiche

Unser Standard-Bausatz enthält bereits hochwertige Bauteile; in der High-End-Version werden in den Saugkreisen Backlackspulen eingesetzt, als Kondensator kommen durchweg hochwertige ClarityCaps zum Einsatz.

  • ClarityCap PWA Kondensator 33 μF / 160 Vdc
  • clarity Cap PWA Kondensator 4,7 μF / 400 Vdc
  • ClarityCap PWA Kondensator 33 μF / 400 Vdc
  • ClarityCap PWA Kondensator 56 μF / 400 Vdc
  • 1,4 mm Mundorf Backlack-Luftspule, 0,05 mH/0,04 Ohm
  • 1,4 mm Mundorf Backlack-Luftspule, 0,15 mH/0,10 Ohm
  • Kernspule 3,3 mH/0,27 0hm
  • 1,4 mm Kern-Spule, 4,7 mH/0,24 0hm
  • Metalloxidwiderstand MOX10 1,2 Ohm (braun-rot-gold)
  • Metalloxidwiderstand MOX10 4,7 Ohm (gelb-violett-gold)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Leiterplatte RA160, Best.-Nr. str-RA160, Preis pro Stück: EUR 5,90 ohne MwSt: € 4.96 / $ 5.35
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
