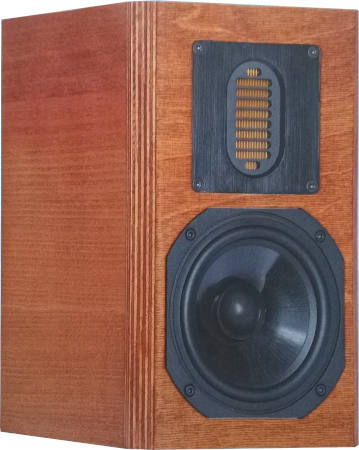

Harwood-Cinema Sat AM24 small   Kompaktlautsprecher aus Hobby Hifi 3/2022

technische Daten:
  • Impedanz: 6 Ohm
  • Kennschalldruck (2,83V/1m): 84 dB
  • Maße (HxBxT): 295 x 180 x 210 mm
  • Frequenzbereich (-8dB): 60 - 30000 Hz
  • Trennfrequenz(en): 2300 Hz
  • Prinzip: geschlossene Box

Harwood-Cinema Sat AM24 small ist ein zwei-Wege Kompaktlautsprecher.

Harwood-Cinema Sat AM24 small ist ein geschlossener Lautsprecher mit Chassis von Harwood .

Der Lautsprecher enthält folgende Chassis:
- einen Air-Motion-Transformer (Bändchen-Hochtöner) Harwood AM 24
- einen Tieftöner Harwood TM 130/25F1

Der Lautsprecher wurde von Bernd Timmermanns entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 3. Ordnung (18 dB / Oktave) für den Hochtöner.
- einem Tiefpass 2. Ordnung (12 dB / Oktave) für den Tieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist ausgewogen.

Das Abklingspektrum (Wasserfalldiagramm) ist vorbildlich ohne jegliche störende Resonanz.

Die nichtlinearen Verzerrungen bei mittleren Lautstärken (90 dB, 1m) liegen oberhalb von 200 Hz unter 0,35%.

Ein Ausschnitt aus dem Hobby HiFi Hörtest

"Dass sich die Satelliten im Surround-Setup exzellent schlagen, haben wir bereits in der letzten Ausgabe berichtet. Jetzt holten wir für den Stereo-Betrieb den DoubleVent-168-subwoofer hinzu. Dieses Gespann verschmolz zu einer beeindruckend homogenen Einheit. Der souveräne 30-Hertz-Auftritt dieses Subwoofers wusste vom ersten Augenblick an zu begeistern. Um diesen außergewöhnlichen Tiefbass auszukosten, ließen wir Renaud Garcia-Fons mit seinem fünfsaitigen Kontrabass erklingen. Grandios füllte die riesige Bassgeige den Raum, abgrundtief, urgewaltig, klar gezeichnet, bis in feinste Details präzise. Das Instrument stand zum Greifen realistisch im Raum, die Lautsprecher modellierten eine real wirkende Bühne. Hans Theessink prüfte mit seinem klaren Bassbariton den Grundtonbereich und den Übergang zum Subwoofer. Das meisterten die Harwood Satelliten bravourös. In forcierter Gangart erlebten wir beeindruckende Pegelfestigkeit, und bei zurückgenommener Lautstärke blieben filigrane Details sowie die stabile räumliche Situation erhalten. Katie Melua prüfte die Mitten bis in den Präsenzbereich, und auch hier notierten wir perfekt natürliche Klangfarben. In überzeugend selbstverständlicher Abbildung präsentierten die Harwood-Satelliten, unterstützt vom Subwoofer, das musikalische Geschehen breit und tief gestaffelt. Auch dies prüften wir mit immer weiter reduziertem Abhörpegel: Die fein gezeichneten Details und die weiträumige, luftige Räumlichkeit im Klangbild blieben auch dann noch erhalten, wenn von sehr geringer Lautstärke zu berichten ist."

Fazit der Zeitschrift:

"Mit den Harwood-Cinema-Satelliten stehen exzellente, kompakte Schallwandler zur Verfügung, die sowohl im Surround- als auch im Stereo-Einsatz ihre überzeugende Klangqualität unter Beweis stellen. Mit passivem Hochpassfilter und 100 Hertz Trennfrequenz bieten sie sich als audiophile Partner für entsprechend klangstarke Subwoofer an. Ohne diesen Hochpass fügen sie sich in ein Surround-Setup mit aktiver Filterung perfekt ein und harmonieren mit dem in HOBBY HiFi 2/2022 vorgestellten Center-Speaker aller-bestens - sowohl als Haupt- als auch Effektlautsprecher."

Unser Bausatz besteht aus

  • Harwood Air Motion Transformer AM 24
  • Harwood TM 130/25F1
  • 0,5x Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 0,25x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 1,5m Lautsprecherkabel 2x1,5 mm2, transparent
  • 0,5x Pan-Schrauben 4x20 schwarz, Torx, 8 Stück
  • 0,5x Visaton Senkkopfschrauben 3,5x25, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 2,2 μF / 400 Vdc
  • Audaphon MKP CAP Superior 5,6 μF / 400 Vdc
  • Audaphon MKT Kondensator 8,2 μF / 160 Vdc
  • Audaphon MKT Kondensator 10 μF / 160 Vdc
  • JB Elko bipolar advanced, 4,7 μF / 50 Vdc
  • JB Elko bipolar advanced, 22μF / 50 Vdc
  • Mundorf Luftspule L50, 1,5 mH/1,85 0hm
  • 0,7 mm Luftspule, 1,0 mH/0,88 Ohm
  • Audaphon M-Kern-Spule M12, 1,5 mH/0,16 0hm
  • Metalloxidwiderstand MOX10 8,2 Ohm (grau-rot-gold)
  • Metalloxidwiderstand MOX10 12 Ohm (braun-rot-schwarz)
  • Metalloxidwiderstand MOX5 33 Ohm (orange-orange-schwarz)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 334,00 ohne MwSt: € 280.67 / $ 289.09

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren für den Harwood AM 24 - wo es besonders auf die Qualität ankommt - sind hochwertige Mundorf MCAP EVO Öl MKP Kondensatoren mit 450 V.

  • Mundorf MCAP EVO Öl 2,2 μF / 450 V
  • Mundorf MCAP EVO Öl 5,6 μF / 450 V
  • Audaphon MKP CAP Superior 18 μF / 400 Vdc
  • JB Elko bipolar advanced, 4,7 μF / 50 Vdc
  • JB Elko bipolar advanced, 22μF / 50 Vdc
  • Mundorf Backlack-Luftspule BL71, 1,0 mH/1,02 Ohm
  • Mundorf Luftspule L50, 1,5 mH/1,85 0hm
  • Mundorf H-Kern-HeptaLitze-Spule LH45, 1,5 mH/0,16 Ohm
  • Metalloxidwiderstand MOX10 8,2 Ohm (grau-rot-gold)
  • Metalloxidwiderstand MOX10 12 Ohm (braun-rot-schwarz)
  • Metalloxidwiderstand MOX5 33 Ohm (orange-orange-schwarz)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 374,00 ohne MwSt: € 314.29 / $ 323.71

Optionaler Hochpassfilter 100 Hz

  • Mundorf Elko rau, 180 μF/63 Vdc
  • 0,7 mm Luftspule, 4,7 mH/2,19 Ohm
  • Metalloxidwiderstand MOX5 0,56 Ohm 5% (grün-blau-silber)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 20,30 ohne MwSt: € 17.06 / $ 17.57

Optionaler zusätzlicher Hochpassfilter High-End 100 Hz

  • ClarityCap PWA Kondensator 33 μF / 160 Vdc
  • Mundorf Elko rau, 150 μF/63 Vdc
  • Mundorf Backlack-Luftspule BL71, 4,7 mH/2,19 Ohm
  • Metalloxidwiderstand MOX5 0,56 Ohm 5% (grün-blau-silber)

Zusatzfilter, Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 33,60 ohne MwSt: € 28.24 / $ 29.08

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Audaphon MKT Kondensator 10 μF / 160 Vdc
  • Audaphon MKT Kondensator 33 μF / 160 Vdc
  • 0,7 mm Luftspule, 0,47 mH/0,50 Ohm
  • Keramikwiderstand 6,8 Ohm/20 Watt
  • Metalloxidwiderstand MOX10 6,8 Ohm (blau-grau-gold)

Preis pro Impedanzkorrektur für einen Lautsprecher auf Holz aufzubauen   EUR 20,00 ohne MwSt: € 16.81 / $ 17.31

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 140 x 102 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA140, Best.-Nr. str-RA140, Preis pro Stück:   EUR 4,20 ohne MwSt: € 3.53 / $ 3.64
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
