Hashira   Standlautsprecher aus Newsletter

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 87 dB
  • Maße (HxBxT): 950 x 170 x 262 mm
  • Frequenzbereich (-8dB): 36 - 30000 Hz
  • Trennfrequenz(en): 400, 1400 Hz
  • Prinzip: Bassreflexbox
Vergrößern

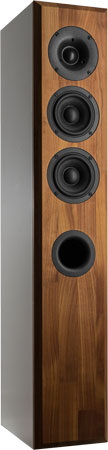

Hashira ist ein zweieinhalb-Wege Standlautsprecher.

Hashira ist ein Bassreflex-Lautsprecher mit Chassis von Wavecor .

Der Lautsprecher enthält folgende Chassis:
- einen Hochtöner Wavecor TW030WA11
- einen Mitteltieftöner Wavecor WF120BD06
- einen Tieftöner Wavecor WF120BD06

Der Lautsprecher wurde vom YouTube Kanal "Franks Werkstatt der Lautsprechertechnik" entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 3. Ordnung (18 dB / Oktave) für den Hochtöner.
- einem Tiefpass 3. Ordnung (18 dB / Oktave) für den Mitteltieftonlautsprecher.
- einem Tiefpass 1. Ordnung (6 dB / Oktave) für den Tieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist perfekt linear.

Die nichtlinearen Verzerrungen bei geringen Lautstärken (85 dB, 1 m) liegen oberhalb von 200 Hz unter 0,3 % und bleiben auch bei höheren Pegeln (95 dB, 1 m) im hörbaren Bereich unter 1 %.

Lautsprecherbeschreibung vom YouTube Kanal "Franks Werkstatt der Lautsprechertechnik"

Sehr hochwertige Bestückung mit exzellenten Chassis. Waveguide Hochtöner mit breitbandigem Einsatzbereich, tiefer Resonanz und erstklassigen Verzerrungswerten. Tiefmitteltöner und Bass besitzen eine stabile Membran aus Glasfaser/Papier Mix und arbeiten durch Maßnahmen im Antrieb, Belüftung und Impedanzverhalten äusserst sauber. Durch die zurückgesetzte Hochtonkalotte kein Versatz zwischen Hochton u. Mitteltonbereich und zusammen mit der tiefen Trennfrequenz eine bruchlose Wiedergabe des Stimmbereichs. Tief abgestimmtes Reflexsystem mit Möglichkeit zur externen Abstimmung der Basswiedergabe zwischen kräftigem Oberbass und audiophiler Zurückhaltung. Hochtonwiedergabe eher sanft und rund bei voller Durchhörbarkeit.

Unser Bausatz besteht aus

  • Wavecor TW030WA11, 4 Ohm, Waveguide, Textilkalotte
  • 2x Wavecor WF120BD06, 8 Ohm, Mitteltieftöner glass fiber
  • BR-Trompetenrohr TR61, 61x185 mm, schw.
  • Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • 0,5x Noppenschaum N25-30, 100x50x3cm, anthrazit
  • Polklemmen PK28 I, ein Paar, vergoldet, rot+schwarz
  • 3m Lautsprecherkabel 2x1,5 mm2, transparent
  • Pan-Schrauben 3,5x17 schwarz, Torx, 8 Stück
  • 0,5x Pan-Schrauben 4x20 schwarz, Torx, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 15 μF / 400 Vdc
  • Audaphon MKP CAP Superior 22 μF / 400 Vdc
  • Audaphon MKT Kondensator 10 μF / 160 Vdc
  • Audaphon MKT Kondensator 22 μF / 160 Vdc
  • Audaphon MKT Kondensator 47 μF / 160 Vdc
  • 2x JB Elko bipolar, 150 μF/100 Vdc
  • Mundorf Backlack-Luftspule BL140, 0,39 mH/0,17 Ohm
  • Mundorf Backlack-Luftspule BL140, 0,47 mH/0,19 Ohm
  • Mundorf Backlack-Luftspule BL140, 1,5 mH/0,38 Ohm
  • Mundorf Luftspule L50, 1,8 mH/2,07 0hm
  • Mundorf BS140-Kernspule 5,6 mH/0,26Ohm
  • Mundorf BS140-Kernspule 8,2 mH/0,33Ohm
  • Metalloxidwiderstand MOX10 2,2 Ohm (rot-rot-gold)
  • Metalloxidwiderstand MOX10 2,7 Ohm (rot-violett-gold)
  • Metalloxidwiderstand MOX10 12 Ohm (braun-rot-schwarz)
  • Keramikwiderstand 12 Ohm/20 Watt
  • Keramikwiderstand 15 Ohm/20 Watt

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 719,00 ohne MwSt: € 604.20 / $ 640.45

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren für den Wavecor TW030WA11 - wo es besonders auf die Qualität ankommt - sind hochwertige Clarity Cap SA Kondensatoren mit 630 V.

  • ClarityCap PWA Kondensator 47 μF / 160 Vdc
  • ClarityCap SA Kondensator 15 μF / 630 Vdc
  • ClarityCap SA Kondensator 22 μF / 630 Vdc
  • Audaphon MKP CAP Superior 10 μF / 400 Vdc
  • Audaphon MKP CAP Superior 22 μF / 400 Vdc
  • 2x JB Elko bipolar, 150 μF/100 Vdc
  • Mundorf Backlack-Luftspule BL140, 0,39 mH/0,17 Ohm
  • Mundorf Backlack-Luftspule BL140, 0,47 mH/0,19 Ohm
  • Mundorf Backlack-Luftspule BL140, 1,5 mH/0,38 Ohm
  • Mundorf Luftspule L50, 1,8 mH/2,07 0hm
  • Mundorf BS140-Kernspule 5,6 mH/0,26Ohm
  • Mundorf BS140-Kernspule 8,2 mH/0,33Ohm
  • Metalloxidwiderstand MOX10 2,2 Ohm (rot-rot-gold)
  • Metalloxidwiderstand MOX10 2,7 Ohm (rot-violett-gold)
  • Metalloxidwiderstand MOX10 12 Ohm (braun-rot-schwarz)
  • Keramikwiderstand 12 Ohm/20 Watt
  • Keramikwiderstand 15 Ohm/20 Watt

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 765,00 ohne MwSt: € 642.86 / $ 681.43

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA160, Best.-Nr. str-RA160, Preis pro Stück:   EUR 5,90 ohne MwSt: € 4.96 / $ 5.26
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)

der Bauplan

Link zum Bauplan Bauplan der Hashira
