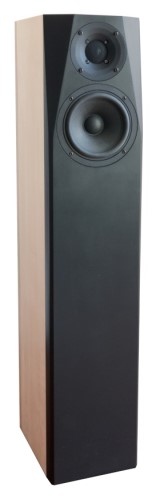

Heissmann DXT-Mon-Stand   Standlautsprecher aus Heissmann-Acoustics

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 83,5 dB
  • Maße (HxBxT): 900 x 180 x 2ß8 mm
  • Frequenzbereich (-8dB): 40 - 40000 Hz
  • Trennfrequenz(en): 1800 Hz
  • Prinzip: Bassreflexbox
Vergrößern

DXT-MON-STAND ist ein, nur 18cm breiter Standlautsprecher auf Basis des Referenzlautsprechers DXT-MON mit außergewöhnlich reinem und neutralem Klang. Das horizontale Abstrahlverhalten ist herausragend. Die harmonischen Verzerrungen sind auf äußerst geringen Niveau. Trotz der geringen Größe zeigt DXT-MON-STAND eine beeindruckende Pegelfestigkeit. Einzusetzen in anspruchsvollen Stereo Anwendungen in kleinen bis mittleren Räumen. Im Heimkino als Main,- oder Rear Lautsprecher.

DXT-MON-STAND ist ein Bassreflex-Lautsprecher mit Chassis der Firma Seas und Firma Wavecor.

Der Lautsprecher enthält folgende Chassis:
- einen Hochtöner Seas DXT 27TBCD/GB
- einen Mitteltieftöner Wavecor WF152BD06

Der Lautsprecher wurde von Alexander Heißmann entwickelt.

Der Bausatz besteht aus

  • Seas 27TBCD/GB-DXT (H1499-06)
  • Wavecor WF152BD06, 8 Ohm, Mitteltieftöner mit Gusskorb, Glasfaser
  • Bassreflexrohr HP50, 50x143mm, schwarz
  • 2x Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • 1,5x Bitumex-Klebeplatte 32,5 x 24,5 cm, 4mm
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 0,5x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 2,5m Lautsprecherkabel 2x1,5 mm2, transparent
  • Pan-Schrauben 3,5x17 schwarz, Torx, 8 Stück

den Frequenzweichenbauteilen,
auf einem Holzbrettchen aufzubauen.

  • 5 Stück Audaphon MKP CAP Superior 400 Vdc
  • 2 Stück Mundorf Elko glatt
  • 2 Stück 1,0 mm Luftspule
  • 2 Stück 0,7 mm Luftspule
  • 2 Stück Mundorf H-Kern-Spule H71
  • 6 Stück Metalloxidwiderstand MOX10

Bausatz ohne Gehäuse, Preis pro Lautsprecher   - nicht lieferbar

Wichtiger Hinweis: Die zum Aufbau des Lautsprechers notwendigen Baupläne sind im Lieferumfang nicht inbegriffen. Diese sind separat bei Fa. Heißmann Acoustics (dieser Link) zu erwerben. Der hier angebotene Bausatz ist deutlich günstiger als seine Einzelteile.

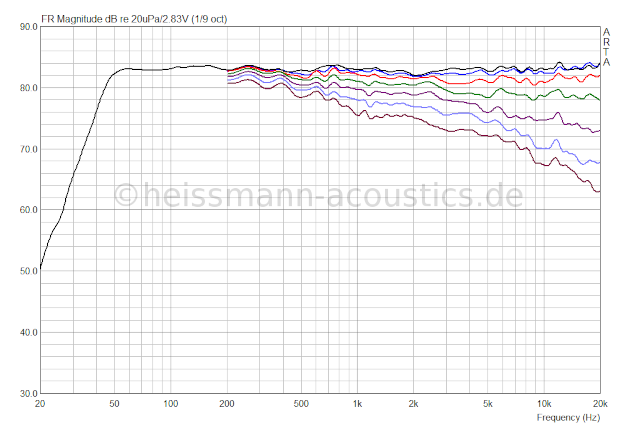

Die richtungsabhängige Abstrahlung (horizontal)

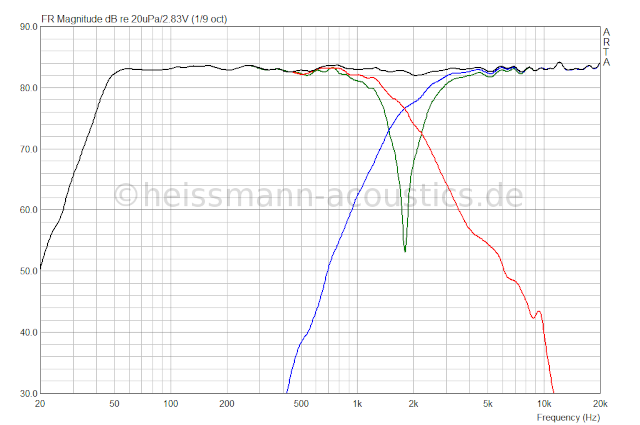

Der Frequenzgang
auf Achse
