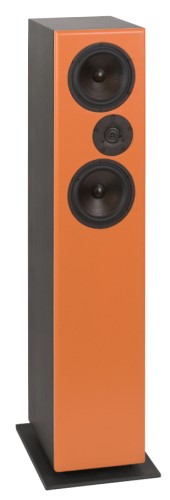

Heissmann Samuel-HQ   Standlautsprecher aus Heissmann-Acoustics

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 89 dB
  • Maße (HxBxT): 1100 x 238 x 361 mm
  • Frequenzbereich (-8dB): 30 - 40000 Hz
  • Trennfrequenz(en): 1650 Hz
  • Prinzip: Bassreflexbox
Vergrößern

Samuel HQ ist ein linear abgestimmter Lautsprecher in dŽappolito Anordnung mit sehr tief reichender Basswiedergabe (-3dB 36Hz, -8dB 30Hz). Wahlweise in CB oder BR oder einer Kombination aus beidem betreibbar. Daher sehr gut auch in "komplizierten" Räumlichkeiten einsetzbar. Dank DŽappolito Anordnung sehr intensive räumliche Darstellung des Klanggeschehens. Einsetzbar sowohl in Stereo Anwendungen, als auch im Heimkino ergänzt mit Kompakt-HQ und/oder Center-HQ

Samuel-HQ ist ein Bassreflex-Lautsprecher mit Chassis der Firma Peerless und Firma Monacor.

Der Lautsprecher enthält folgende Chassis:
- einen Hochtöner Peerless XT25TG30-04
- zwei Mitteltieftöner Monacor SPH-175HQ

Der Lautsprecher wurde von Alexander Heißmann entwickelt.

Der Bausatz besteht aus

  • Peerless XT25TG30-04 ( XT 300 K/4 )
  • 2x HiFi-Basslautsprecher SPH-175HQ
  • 4x Bassreflexrohr HP70, 70x220mm, schwarz
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 3x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • Noppenschaumplatten N25 97,5x49x4cm anth/schwarz
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 4m Lautsprecherkabel 2x1,5 mm2, transparent
  • 3x Pan-Schrauben 4x20 schwarz, Kreuzschlitz, 8 Stück

den Frequenzweichenbauteilen,
auf einem Holzbrettchen aufzubauen.

  • 2 Stück Audaphon MKP CAP Superior 400 Vdc
  • 2 Stück Mundorf Elko glatt
  • 1 Stück 1,4 mm Luftspule
  • 2 Stück 0,7 mm Luftspule
  • 3 Stück Metalloxidwiderstand MOX10 (10 Watt)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 383,00 ohne MwSt: € 321.85 / $ 347.60

Wichtiger Hinweis: Die zum Aufbau des Lautsprechers notwendigen Baupläne sind im Lieferumfang nicht inbegriffen. Diese sind separat bei Fa. Heißmann Acoustics (dieser Link) zu erwerben. Der hier angebotene Bausatz ist deutlich günstiger als seine Einzelteile.

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Audaphon MKT Kondensator / 160 Vdc
  • 0,7 mm Luftspule
  • Metalloxidwiderstand MOX10

Preis pro Impedanzkorrektur für einen Lautsprecher auf Holz aufzubauen   EUR 18,30 ohne MwSt: € 15.38 / $ 16.61

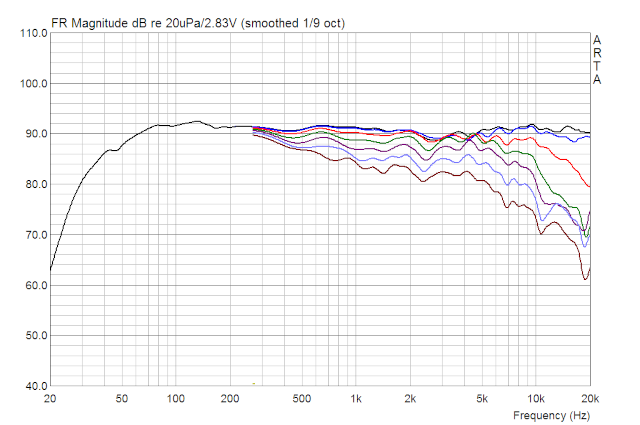

Die richtungsabhängige Abstrahlung (horizontal)
