Illuminata 15 (Silk Dome)   L'enceinte compacte de Hobby Hifi 5/2020

Fiche technique:
  • Impédance nominale: 6 Ohm
  • Sensibilité (2,83V/1m): 80 dB
  • Dimensions (HxLxP): 300 x 180 x 246 mm
  • Réponse en fréquence (-8dB): 42 - 40000 Hz
  • Fréquence(s) de coupure: 2200 Hz
  • Principe: charge close

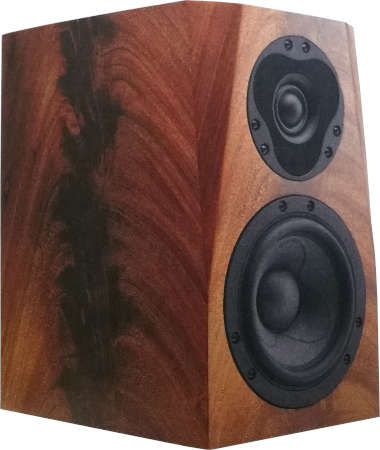

Illuminata 15 SD (Silk Dome) est une enceinte compacte à deux voies.

Illuminata 15 SD (Silk Dome) est une enceinte close, utilisant des haut-parleurs Scan Speak .

Le kit comprend les haut-parleurs:
- un tweeter Scan Speak D3004/662000
- un boomer Scan Speak 15WU/8741T00

Il est également disponible avec Beryllium Dome (dôme en béryllium).

L'enceinte a été développée par Bernd Timmermanns.

Le filtre est composé:
- d'un passe-haut du troisième ordre (18 dB/octave) pour le tweeter.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence est équilibrée.

La réponse du spectre (graphique en cascade) est exemplaire, sans aucune résonance dérangeante.

Les déformations non linéaires à volume moyen (90dB, 1m) sont inférieures à 0,5% à partir de 300 Hz.

Notre kit se compose de

  • ScanSpeak Illuminator D3004/6620-00, 1/2 lot
  • Médium ScanSpeak 15WU8741T, 8Ohm
  • Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • Bornier PK28 I plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x1,5 mm2, translucide
  • 1,5x Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Mundorf MCAP EVO Oil 3,3 μF; / 450 V
  • Mundorf MCAP EVO Oil 8,2 μF; / 450 V
  • Condensateur Audaphon Superior (MKP) 2,2 μF; / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 10 μF; / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 12 μF; / 400 Vdc
  • Condensateur électrolytique JB bipolaire, 150 uF/50 Vdc
  • Condensateur électrolytique JB bipolaire, 220 uF/50 Vdc
  • Condensateur électrolytique Mundorf à film lisse, 47μF / 50 VDC
  • 2x Bobine à air vernie Mundorf BL71 0,39 mH/0,51 Ohm
  • Bobine à air Mundorf L50 3,3 mH/3,91 0hm
  • Bobine Mundorf à noyau F50 12mH/4.31Ohm
  • Bobine à noyau en H et spires collées Mundorf BH100 2,2 mH/0,21 0hm
  • Résistance oxyde de métal, 5W 3,3 Ohm (orange-orange-or)
  • Résistance oxyde de métal, 5W 4,7 Ohm (jaune-violet-or)
  • Résistance oxyde de métal, 5W 8,2 Ohm (gris-rouge-or)
  • Résistance oxyde de métal, 5W 12 Ohm (brun-rouge-noir)
  • Résistance oxyde de métal, 5W 15 Ohm (brun-vert-noir)

Composants sans ébénisterie, prix par unité   EUR 687,00 hors TVA: € 577.31 / $ 692.92

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Mundorf MCAP EVO or, argent l huile 3,3 μF; / 450 V
  • Mundorf MCAP EVO or, argent l huile 8,2 μF; / 450 V
  • Condensateur Audaphon Superior (MKP) 2,2 μF; / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 10 μF; / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 12 μF; / 400 Vdc
  • Condensateur électrolytique JB bipolaire, 150 uF/50 Vdc
  • Condensateur électrolytique JB bipolaire, 220 uF/50 Vdc
  • Condensateur électrolytique Mundorf à film lisse, 47μF / 50 VDC
  • 2x Bobine à air vernie Mundorf BL71 0,39 mH/0,51 Ohm
  • Bobine à air Mundorf L50 3,3 mH/3,91 0hm
  • Bobine Mundorf à noyau F50 12mH/4.31Ohm
  • Bobine Hepta Coil LH45, 2,2 mH/0,21 Ohm
  • Résistance oxyde de métal, 5W 3,3 Ohm (orange-orange-or)
  • Résistance oxyde de métal, 5W 4,7 Ohm (jaune-violet-or)
  • Résistance oxyde de métal, 5W 8,2 Ohm (gris-rouge-or)
  • Résistance oxyde de métal, 5W 12 Ohm (brun-rouge-noir)
  • Résistance oxyde de métal, 5W 15 Ohm (brun-vert-noir)

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 799,00 hors TVA: € 671.43 / $ 805.89

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur électrolytique JB bipolaires advanced, 22μF / 100 Vdc
  • Bobine à air vernie Mundorf BL71 0,47 mH/0,57 Ohm
  • Résistance céramique 8,2 Ohm/20 Watt

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 11,75 hors TVA: € 9.87 / $ 11.85

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 240x165mm, étamé, prix à l´unité:   EUR 7,41 hors TVA: € 6.23 / $ 7.47
Nous vous recommandons une demi-carte de circuit par enceinte (donc 1 pour une paire d´enceintes)
