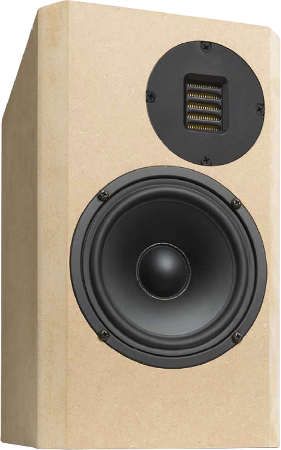

Kormoran ist ein zierlicher Kompaktlautsprecher von Thomas Schmidt und Holger Barske. Er enthält einen Air-Motion-Transformer von Audiopur und ein Wavecor Tieftonchassis WF146WA02.
Der Lautsprecher ist als Bassreflexlautsprecher aufgebaut; er ist einfach nachzubauen.
Die Frequenzweiche besteht aus einem Hoch- und einem Tiefpass 3. Ordnung (18 dB/Oktave). Weitere Spulen oder Kondensatoren sind zur Frequenzgang-Korrektur nicht erforderlich.
Der Frequenzgang ist unter 15 Grad Winkel noch als recht linear zu bezeichnen. Auf Achse übertreibt er leicht bei 15 kHz, was wegen des somit ausgeglichenen Höhen-Raumenergieanteils nicht nachteilig ist. Die nichtlinearen Verzerrungen betragen bei 85 dB (1m) Schalldruck unter 0,5% oberhalb von 300 Hz. Bei 95 dB Schalldruck (1m) bleiben sie unter 0,9% oberhalb von 300 Hz. Das Zerfallsspektrum ist bis auf Resonanzen bei 1000 und 1200 Hz und darunter nahezu fehlerfrei.
... "Auch so durfte es beim Probehören gern einmal etwas lauter werden, ohne dass die Kormoran uns das übel genommen hätte. Beide Treiber machen ihre Sache mehr als ordentlich und spielen sehr homogen zusammen. In meinen Ohren war die Entscheidung für den größeren Vorwiderstand die richtige - der AMT ist trotz seiner dynamischen Fähigkeiten hervorragend im Gesamtbild integriert und setzt Akzente nur dann, wenn sie das Musikmaterial auch fordert. In Sachen Bass sind wir ebenfalls sehr zufrieden - die zu tiefe Abstimmung wirkt nicht aufdringlich, hinterlässt aber das angenehme Gefühl eines stabilen Fundaments unter dem ausgewogenen Mitteltonbereich. Die räumliche Abbildung ist in Tiefe wie Breite mehr als respektabel, so dass wir der Kormoran das Prädikat "hervorragender Allrounder" verleihen können - angesichts des Cheap-Trick-Preisrahmens ein echter Gewinner."
"Technisch auf dem neuesten Stand, hochmusikalisch und ausgesprochen günstig: so muss ein Selbstbau-Lautsprecher sein!"
In der Version mit High-End-Weiche kommen im Signalpfad zum Air-Motion-Transformer ClarityCap-Kondensatoren vom Typ SA zum Einsatz. Im Tieftonzweig wird ein Audaphon MKP-Kondensator verwendet. Die Spulen sind als Backlackspulen ausgelegt um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.)
Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).
Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen auf Anfrage
Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen: Rasterplatte RA160, Best.-Nr. str-RA160, Preis pro Stück: EUR 5,90 ohne MwSt: € 4.96 / $ 5.26 Pro Bausatz empfehlen eine Platte (für ein Paar Lautsprecher also 2)
