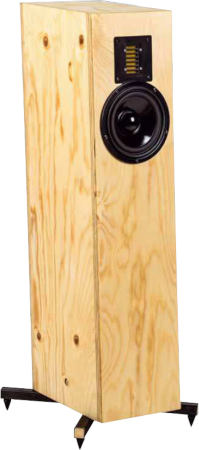

K+T Projekt 45   L'enceinte en colonne de K+T 1/2020

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 86 dB
  • Dimensions (HxLxP): 950 x 228 x 281 mm
  • Réponse en fréquence (-8dB): 30 - 26000 Hz
  • Fréquence(s) de coupure: 3100 Hz
  • Principe: bassréflex

K+T Projekt 45 est une enceinte compacte à deux voies.

K+T Projekt 45 est une enceinte basse-réflex, utilisant des haut-parleurs Omnes Audio et Visaton.

Le kit comprend les haut-parleurs:
- un air motion transformer (tweeter à ruban) Omnes Audio AMT 60.2
- un boomer Visaton W 170 S, 4 Ohm

L'enceinte a été développée par Holger Barske et Thomas Schmidt.

Le filtre est composé:
- d'un passe-haut du deuxième ordre (12 dB/octave) pour le tweeter.
- d'un passe-bas du troisième ordre (18 dB/octave) pour le haut-parleur grave.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre est presque exempte de défauts.

Les distortions non-linéaires sont faible: pour un niveau de 85 dB à 1m, elles restent en dessous de 1% à partir de 300 Hz! A 95 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 1,5%.

  • Omnes Audio AMT 60.2 (rectangular)
  • Visaton W170 S, 4 Ohm,
  • Évent bass-reflex BR19.24, noir
  • 2,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • 0,5x Mousse alvéolée N25 100x50x4 cm, noir
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 2m Câble haut-parleur 2x1,5 mm2, translucide
  • 1,5x Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 3,9 μF / 400 Vdc
  • Condensateur Audaphon MKT 1,0 μF / 160 Vdc
  • Condensateur Audaphon MKT 10 μF / 160 Vdc
  • Condensateur électrolytique JB bipolaires advanced, 22uF / 100 Vdc
  • Bobine à air Mundorf L140 0,39 mH/0,16 Ohm
  • Bobine à air Mundorf L140 0,68 mH/0,26 Ohm
  • Bobine à air 0,7 mm , 0,22 mH/0,39 Ohm
  • Résistance oxyde de métal, 10W 1,0 Ohm (brun-noir-or)
  • Résistance oxyde de métal, 10W 6,8 Ohm (bleu-gris-or)
  • Résistance oxyde de métal, 10W 8,2 Ohm (gris-rouge-or)

Composants sans ébénisterie, prix par unité   EUR 212,50 hors TVA: € 183.19 / $ 214.33

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 248,57 hors TVA: € 214.28 / $ 250.71

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 8,09 hors TVA: € 6.97 / $ 8.16

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 150x115mm, étamé, prix à l´unité:   EUR 4,58 hors TVA: € 3.95 / $ 4.62
Nous vous recommandons un support par enceinte (deux pour une paire d´enceintes)
