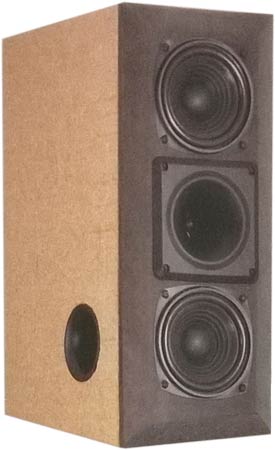

Long Tall Sally Halbiert 2 Wege   Kompaktlautsprecher aus Hobby Hifi 6/2019

technische Daten:
  • Impedanz: 8 Ohm
  • Kennschalldruck (2,83V/1m): 84 dB
  • Maße (HxBxT): 450 x 158 x 300 mm
  • Frequenzbereich (-8dB): 50 - 17000 Hz
  • Trennfrequenz(en): 4000 Hz
  • Prinzip: Bassreflexbox

Long Tall Sally Geviertelt ist ein zwei-Wege Kompaktlautsprecher.

Long Tall Sally Geviertelt ist ein Bassreflex-Lautsprecher mit Chassis der Firma Monacor .

Der Lautsprecher enthält folgende Lautsprecherchassis:
- einen Hochtöner Monacor MPT-165
- zwei Tieftöner Monacor SP-60/4

Der Lautsprecher wurde von Bernd Timmermanns entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 2. Ordnung (12 dB / Oktave) für den Hochtöner.
- einem Tiefpass 2. Ordnung (12 dB / Oktave) für den Tieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist ausgewogen.

Das Abklingspektrum ist nahezu fehlerfrei.

Ein Ausschnitt aus dem Hobby HiFi Hörtest

... "Diese Lautsprecher spielen lebhaft und impulsiv auf, jederzeit zum Sprung bereit. Die "O-Zone Percussion Group" brennt mit ihrem impulsgeladenen Schlagwerk ein Feuerwerk der Extraklasse ab. Triangel flirrt begeisternd, Schlagzeugbesen wischt prasselnd über das Blech, und die Basstrommel schickt ihren Schub unvermittelt und explosiv direkt in die Magengrube. Diesen Spaß darf man sich durchaus mit forcierter Lautstärke genehmigen, das machen die schlanken Schallsäulen ganz munter mit. Man muss es aber nicht, denn sie lösen die feinen Details der auf der Manger-Hörtest-CD zu findenden Referenzaufnahme auch bei geringer Lautstärke noch überzeugend authentisch und vollständig auf. Den akustischen Raum bildet Long Tall Sally sehr schön breit gestaffelt ab. Dabei überzeugt die klare Mitte, dank der Solointerpreten wirklich vorne, ganz nah an der Boxen-Grundlinie stehen. Gleichzeitig staffelt sie die Begleitung sauber nachvollziehbar von links bis rechts sowie mit angemessenem Tiefenversatz. Die Raumakustik der exzellenten Live-Aufnahme "Jazz at the Pawnshop" zeigt, dass auch ausgeprägte Tiefenwirkung bestens gelingt - wenn die Aufnahme es hergibt."

Fazit der Zeitschrift:

"Mit kleinem Budget ermöglicht Long Tall Sally großartigen Spaß an Musik - impulsiv, einfühlsam, räumlich und sogar recht pegelfest. Die schlanke Gehäuseform nimmt kaum Stellplatz in Anspruch, und eine wandnahe Aufstellung macht nicht zuletzt dank der seitlich vorne platzierten Reflexöffnungen überhaupt keine Probleme. Dieses schlanke Dynamikwunder können wir jedem, der "some fun tonight" haben möchte, allerwärmstens empfehlen."

Unser Bausatz besteht aus

  • 2x Monacor SP-60/4
  • Monacor MPT-165 Piezo-Hochtöner
  • 2x Bassreflexrohr HP50, 50x145 mm, schwarz
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 0,25x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • 0,5x Audaphon Damping 10, 970 x 470 mm, selbstklebend
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 1,5m Lautsprecherkabel 2x1,5 mm2, transparent
  • 1,5x Pan-Schrauben 4x20 schwarz, Torx, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 1,0 μF / 400 Vdc
  • Elko rau, 47 μF/100 Vdc
  • MKT-Kondensator 3,9 μF
  • 1,0 mm Luftspule, 1,2 mH/0,54 Ohm
  • 0,7 mm Luftspule, 0,47 mH/0,50 Ohm
  • 0,7 mm Luftspule, 0,68 mH/0,70 Ohm
  • Metalloxidwiderstand MOX5 8,2 Ohm (grau-rot-gold)
  • 2x Metalloxidwiderstand MOX5 22 Ohm (rot-rot-schwarz)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 132,00 ohne MwSt: € 110.92 / $ 117.58

Bei diesem Bausatz ist keine Gehäusezeichnung dabei. In unserem mitgeliefertem Bauplan ist nur eine Größenempfehlung für das Gehäuse, sowie die für diese Gehäuseempfehlung benötigten Bassreflexrohrlängen enthalten.

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren für den Monacor MPT-165 - wo es besonders auf die Qualität ankommt - sind hochwertige Audaphon MKP CAP Superior mit 400 V.

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 151,00 ohne MwSt: € 126.89 / $ 134.50

Bei diesem Bausatz ist keine Gehäusezeichnung dabei. In unserem mitgeliefertem Bauplan ist nur eine Größenempfehlung für das Gehäuse, sowie die für diese Gehäuseempfehlung benötigten Bassreflexrohrlängen enthalten.

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA160, Best.-Nr. str-RA160, Preis pro Stück:   EUR 5,90 ohne MwSt: € 4.96 / $ 5.26
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
