Messungen Lucy Ribbon Grande

Hier finden Sie die Messungen zum Lautsprecher Lucy Ribbon Grande

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

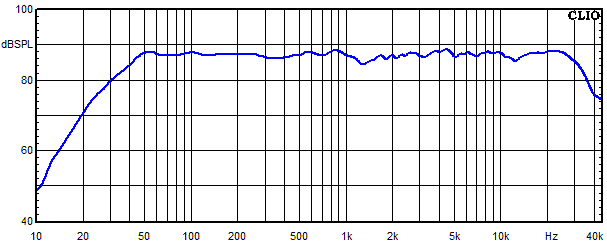

Lucy Ribbon Grande Frequenzgang unter 30° Winkel

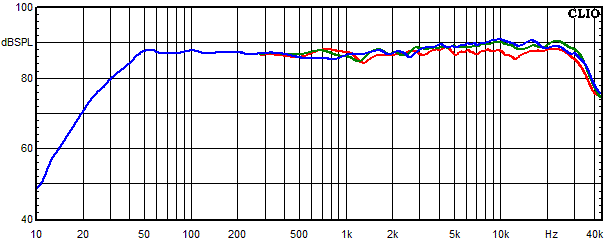

Lucy Ribbon Grande Frequenzgang unter 0°, 15° und 30° Winkel gemessen

  • Blau = 0°
  • Grün = 15°
  • Rot = 30°

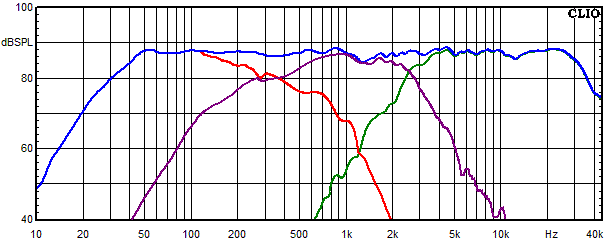

Lucy Ribbon Grande Frequenzgang der einzelnen Kreise unter 30° Winkel

  • Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
  • Grün = Hochtonzweig
  • Violett = Mitteltonzweig
  • Rot = Tieftonzweig

Lucy Ribbon Grande Wasserfallspektrum

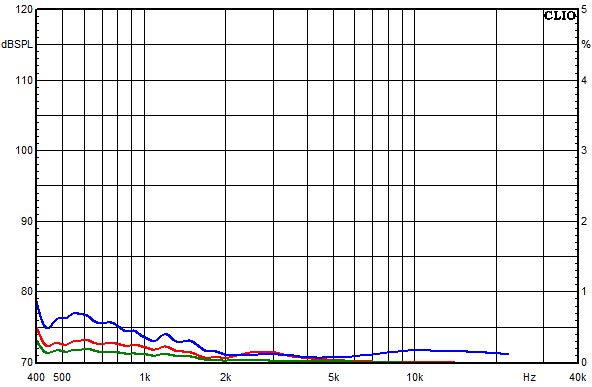

Lucy Ribbon Grande Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

  • Blau = k2
  • Rot = k3
  • Grün = k5

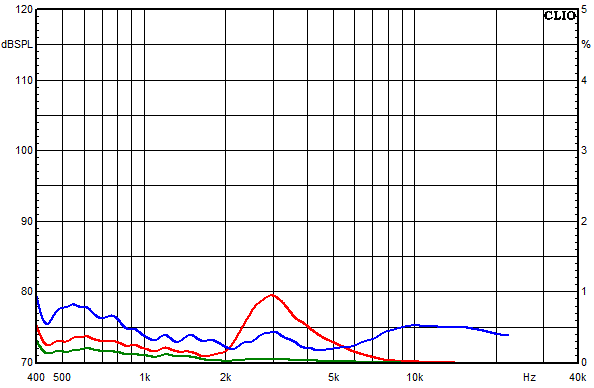

Lucy Ribbon Grande Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

  • Blau = k2
  • Rot = k3
  • Grün = k5

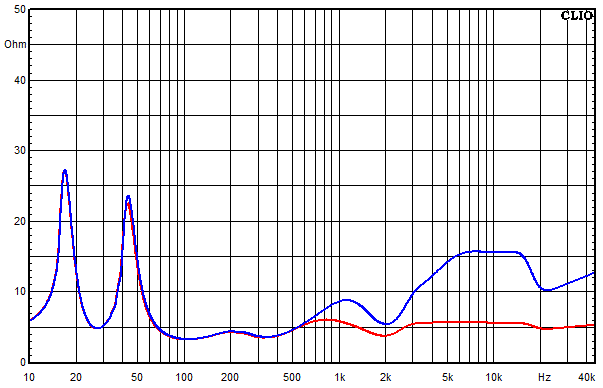

Lucy Ribbon Grande Impedanz-Frequenzgang

  • Blau = ohne Impedanzkorrektur
  • Rot = mit Impedanzkorrektur

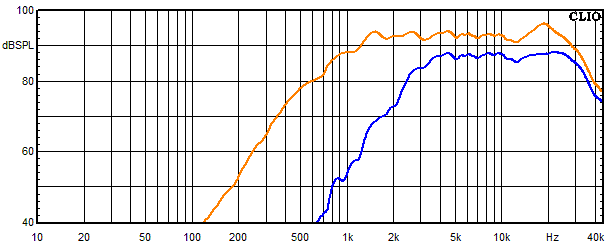

Lucy Ribbon Grande Frequenzgang Hochtöner unter 30° Winkel

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

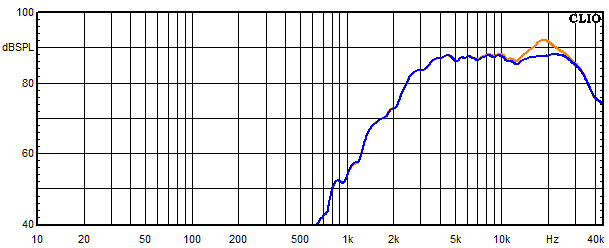

Lucy Ribbon Grande Frequenzgang Hochtöner mit Saugkreis unter 30° Winkel

  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis

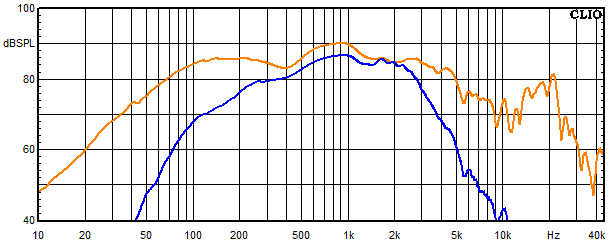

Lucy Ribbon Grande Frequenzgang Mitteltöner unter 30° Winkel

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

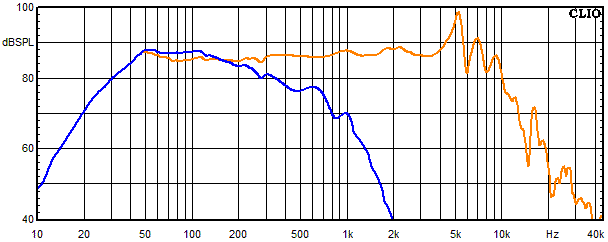

Lucy Ribbon Grande Frequenzgang vom Tieftöner unter 30° Winkel

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche
