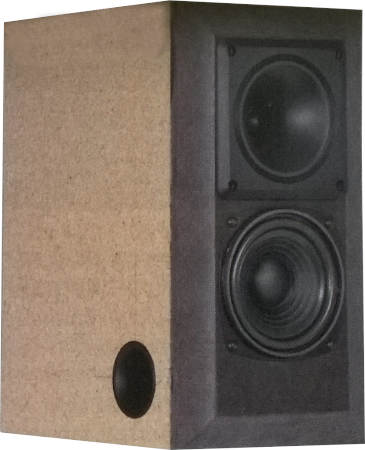

Mikro HiFi PA   L'enceinte compacte de Hobby Hifi 1/2022

Fiche technique:
  • Impédance nominale: 6 Ohm
  • Sensibilité (2,83V/1m): 84 dB
  • Dimensions (HxLxP): 300 x 158 x 238 mm
  • Réponse en fréquence (-8dB): 45 - 18000 Hz
  • Fréquence(s) de coupure: 4000 Hz
  • Principe: bassréflex

Mikro HiFi PA est une enceinte compacte à deux voies.

Mikro HiFi PA est une enceinte basse-réflex, utilisant des haut-parleurs Monacor .

Le kit comprend les haut-parleurs:
- un haut-parleur à Pavillon avec moteur Monacor MPT-165
- un boomer Monacor SP-60/4

L'enceinte a été développée par Bernd Timmermanns.

Le filtre est composé:
- d'un passe-haut du deuxième ordre (12 dB/octave) pour le tweeter.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre est presque exempte de défauts.

Les déformations non linéaires à volume moyen (90dB, 1m) sont inférieures à 1,2% à partir de 300 Hz.

Notre kit se compose de

  • Monacor SP-60/4
  • Tweeter piézo Monacor MPT-165
  • Évent bass-reflex HP35, 35x123mm, noir
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 0,Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • 0,5x Audaphon matériau d amortissement autocollant Damping 10, 970 x 470 mm
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 1m Câble haut-parleur 2x0,75 mm2, translucide
  • Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 1,0 μF / 400 Vdc
  • Condensateur Audaphon MKT 6,8 μF / 160 Vdc
  • Condensateur électrolytique JB bipolaire, 47 μF/100 Vdc
  • Bobine à air 0,7 mm , 0,56 mH/0,55 Ohm
  • Bobine Mundorf à noyau P71 0,68 mH/0,36Ohm
  • Bobine Mundorf à noyau P71 0,82 mH/0,41Ohm
  • Résistance oxyde de métal, 5W 4,7 Ohm (jaune-violet-or)
  • Résistance oxyde de métal, 5W 10 Ohm (marron-noir-noir)
  • Résistance oxyde de métal, 5W 27 Ohm (rouge-violet-noir)

Composants sans ébénisterie, prix par unité   EUR 97,50 hors TVA: € 81.93 / $ 86.85

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Condensateur Audaphon Superior (MKP) 1,0 μF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 6,8 μF / 400 Vdc
  • Condensateur électrolytique JB bipolaire, 47 μF/100 Vdc
  • Bobine à air vernie Mundorf BL71 0,56 mH/0,64 Ohm
  • Bobine Mundorf à noyau et spires collées, BP71, 0,68 mH/0,36 Ohm
  • Bobine Mundorf à noyau et spires collées, BP71, 0,82 mH/0,41 Ohm
  • Résistance oxyde de métal, 5W 4,7 Ohm (jaune-violet-or)
  • Résistance oxyde de métal, 5W 10 Ohm (marron-noir-noir)
  • Résistance oxyde de métal, 5W 27 Ohm (rouge-violet-noir)

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 107,00 hors TVA: € 89.92 / $ 95.31

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur électrolytique JB bipolaires advanced, 22μF / 50 Vdc
  • Résistance céramique 6,8 Ohm/20 Watt

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 4,30 hors TVA: € 3.61 / $ 3.83

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 140x102 mm, étamé, prix à l´unité:   EUR 4,20 hors TVA: € 3.53 / $ 3.74
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
