Alcone/Seas Lautsprecherbausätze Mini MK2

→

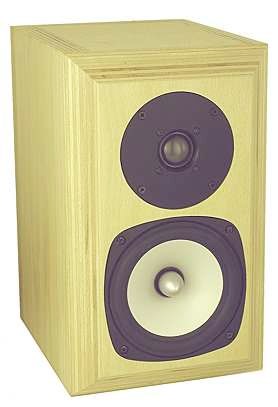

Alcone Mini Mk2

Alcone Mini ist ein Einstiegsmodell zu den hochwertigen Alcone-Boxen. Der Alcone AC 5.25 wird mit der Kalotte Seas TWS 27-6 kombiniert. Hierdurch entsteht ein sehr günstiger Bausatz mit überragenden Klangeigenschaften und einem sehr linearen Frequenzgang.

Die Alcone Mini gibt es in zwei Varianten: als Satellit oder als Standlautsprecher.

Die Mini zeichnet sich durch folgende Eigenschaften aus:
- Transparenz
- sauberer Bass
- gefällige Form
AC 5.25

Technische Daten:

Frequenzgang: 50-25 000 Hz (-8dB)
Belastbarkeit (Nenn/Musik): 80 / 120 Watt
Trennfrequenz: 2700 Hz
mittlerer Kennschalldruck: 82 dB (1W/1m)
Impedanz: 8 Ohm
Abmessungen (HxBxT): 31,4 x 19 x 25 cm

Bild links:
Frequenzgang
der Mini

Der Bausatz Mini enthält:

1 x Hochtöner Seas TWS 27-6
1 x Mitteltieftöner Alcone AC 5.25 HE-S
1 x Anschlussterminal mit vergoldeten Messingklemmen
1/2 x Beutel Dämpfungsmaterial
13 x Schrauben 4 x 20 mm
2 Meter Kabel 2x1,5 mm2 für die Innenverkabelung
Beschreibung und Bauplan
1 x Frequenzweiche, auf Holz aufzubauen,
bestehend aus (siehe rechte Seite):

1,8 mH Rollenkernspule
0,15 mH Luftspule, 0,7 mm
0,33 mH Luftspule, 0,7 mm
4,7 μF MKP-Kondensator
8,2 μF MKP-Kondensator
4,7 μF MKT-Kondensator
Keramikwiderstand 2,2 Ohm, 10 Watt
2x Widerstand 8,2 Ohm, MOX4 (grau-rot-gold)

zum Bauplan der Box

Mini Sat pro Stück ohne Gehäuse: EUR 174,00 ohne MwSt: € 146.22 / $ 159.38

Alcone Mini Standlautsprecher

Die Mini kann auch als Standlautsprecher aufgebaut werden. Sie verfügt damit über:

tiefen Bass und ausgewogener Klangabstimmung
schlanke Form (Höhe x Breite x Tiefe): 82 x 19 x 25 cm

Technische Daten:

Frequenzgang: 34-35 000 Hz (-8dB)
Belastbarkeit (Nenn/Musik): 80 / 120 Watt
Trennfrequenz: 2700 Hz
mittlerer Kennschalldruck: 82 dB (1W/1m)
Impedanz: 8 Ohm

Damit das Gehäuse nicht unerwünscht schwingt - Gehäuseschwingungen an Boxen sind immer unerwünscht, ganz anders als bei vielen Musikinstrumenten - wird das äußere Gehäuse durch über Kreuz eingeleimte Bretter, die außermittig angeordnet sind, wie bei Lagrange, Laplace, Dirac und Fourier verstärkt.

Mit den Lautsprecherchassis und der Konstruktion wurde ein ungewöhnlich gutes Preis-/Leistungsverhältnis erzielt.

Für die Mini-Standbox benötigen Sie:

den Bausatz Mini (ohne Gehäuse): EUR 174,00

ohne MwSt: € 146.22 / $ 159.38
ein Bassreflexrohr HP50 EUR 1,80

ohne MwSt: € 1.51 / $ 1.65
