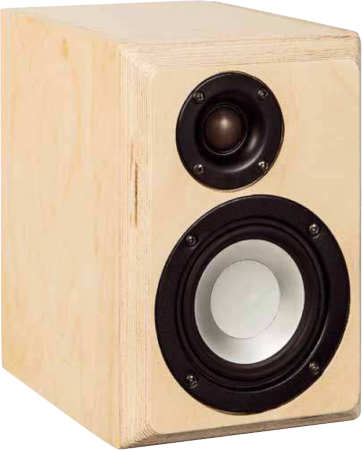

Mini-Mo   L'enceinte compacte de K+T 6/2019

Fiche technique:
  • Impédance nominale: 8 Ohm
  • Sensibilité (2,83V/1m): 83 dB
  • Dimensions (HxLxP): 230 x 156 x 221 mm
  • Réponse en fréquence (-8dB): 78 - 22000 Hz
  • Fréquence(s) de coupure: 2000 Hz
  • Principe: charge close

Mini-Mo est une enceinte compacte à deux voies.

Mini-Mo est une enceinte close, utilisant des haut-parleurs Monacor .

Le kit comprend les haut-parleurs:
- un tweeter Monacor DT-25n
- un boomer Monacor SPH-100AL

L'enceinte a été développée par Thomas Schmidt.

Le filtre est composé:
- d'un passe-haut du deuxième ordre (12 dB/octave) pour le tweeter.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre est presque exempte de défauts.

Les distortions non-linéaires sont faible: pour un niveau de 85 dB à 1m, elles restent en dessous de 0,8% à partir de 400 Hz! A 95 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 3%.

Notre kit se compose de

  • Tweeter à aimant au néodyme Monacor DT-25n
  • Grave-médium à membrane en aluminium Monacor SPH-100AL
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 0,5x Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Bornier PK31 plaqué or (la paire, 1 rouge + 1 noire)
  • 3m Câble haut-parleur 2x1,5 mm2, translucide
  • Vis Pan 3,5x17 noir, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 4,7 μF; / 400 Vdc
  • Condensateur Audaphon MKT 15 μF; / 160 Vdc
  • Bobine à air 1,0 mm , 1,8 mH/0,7 Ohm
  • Bobine à air 0,7 mm , 0,47 mH/0,50 Ohm
  • Résistance oxyde de métal, 10W 3,9 Ohm (orange-blanc-or)
  • Résistance oxyde de métal, 10W 10 Ohm (marron-noir-noir)
  • Résistance oxyde de métal, 10W 12 Ohm (brun-rouge-noir)

Composants sans ébénisterie, prix par unité   EUR 130,00 hors TVA: € 109.24 / $ 121.26

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. La plupart des bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 150,00 hors TVA: € 126.05 / $ 139.92

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:


Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 9,85 hors TVA: € 8.28 / $ 9.19

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 140x102 mm, étamé, prix à l´unité:   EUR 3,70 hors TVA: € 3.11 / $ 3.45
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
